Kas yra folijos deformacijos matuokliai? Paaiškinta principas, tipai ir kaip tai veikia

Šiuolaikinės inžinerinės saugos stebėsenos metu labai svarbu suprasti, kaip konstrukcija reaguoja į apkrovą, įtempius, deformacijas ir aplinkos pokyčius. Nesvarbu, ar projektas apima tiltą, užtvanką, šlaitą, tunelį, aukštybinį pastatą, vėjo bokštą, požeminę konstrukciją ar kelio sankasą, patikimi stebėjimo duomenys padeda inžinieriams įvertinti konstrukcijos elgseną ir priimti pagrįstus priežiūros ar saugos sprendimus.

Tarp daugelio struktūrų stebėjimui naudojamų jutiklių technologijų folijos deformacijos matuoklis išlieka viena plačiausiai taikomų ir praktiškiausių įrankių. Nors ir mažo dydžio, jis atlieka svarbų vaidmenį matuojant, kaip medžiagos deformuojasi veikiant jėgai. Projekto rangovams, stebėsenos integratoriams, konsultuojantiems inžinieriams ir platintojams planuojant stebėjimo sistemą svarbu suprasti folijos deformacijų matuoklių principą ir pasirinkti.

Šiame straipsnyje mes paaiškiname, kas yra folijos deformacijų matuoklis, jo veikimo principas, pagrindiniai folijos deformacijų matuoklių tipai ir kaip jis naudojamas realiuose inžineriniuose projektuose. Taip pat pabrėžiame, kodėl infrastruktūros ir statybos stebėjimo programoms svarbu pasirinkti tinkamą tiekėją.

Kas yra folijos deformacijos matuoklis?

Folijos deformacijos matuoklis veikia kaip jutiklis, aptinkantis įtempimą, atsirandantį ant objekto išorinio paviršiaus. Įtempimas egzistuoja kaip inžinerinis terminas, apibūdinantis nedidelius ilgio pokyčius, atsirandančius, kai medžiaga patiria įtempimą, suspaudimą, lenkimo ar sukimo jėgas.

Folijos deformacijos matuoklis veikia paversdamas šią mechaninę deformaciją išmatuojamu elektriniu signalu. Nors konstrukcijos formos pokytis gali būti labai mažas, jis gali atskleisti svarbią informaciją apie įtempių pasiskirstymą, apkrovos reakciją, nuovargio būklę ir konstrukcijos veikimą laikui bėgant.

Štai kodėl inžinerijos ekspertai dažnai taiko folijos įtempimo matuoklius, kad galėtų stebėti savo projektų saugumą. Konstrukciniai komponentai tikrina savo veikimą tikromis eksploatavimo sąlygomis, todėl inžinieriai gali įvertinti jų realų veikimą pagal numatomus projektavimo rezultatus.

Kodėl įtempių matavimas svarbus inžineriniuose projektuose

Įtempimo matavimas tampa būtinas, nes dauguma struktūrinių problemų kyla dėl nepastebimų nedidelių pokyčių, atsirandančių struktūrose. Struktūra parodo pradinius pažeidimo požymius per subtilius deformacijų modelius, kuriuos inžinieriai gali išmatuoti ir analizuoti prieš matomą įtrūkimą, poslinkį ar visišką gedimą.

Tiltuose folijos įtempimo matuokliai gali padėti stebėti sijų įtempimą esant eismo apkrovai. Užtvankose jie gali padėti stebėti betono ar plieno komponentų įtempius. Šlaituose ir laikančiose konstrukcijose deformacijų stebėjimas padeda inžinieriams suprasti apkrovos perdavimą ir su deformacija susijusį atsaką. Tuneliuose ir požeminiuose projektuose deformacijų duomenys gali parodyti, kaip veikia pamušalas arba atramos sistema kasimo ar ilgalaikės priežiūros metu.

Dėl šių priežasčių dažniausiai naudojami folijos įtempimo matuokliai:

• tilto sveikatos stebėjimas
• užtvankos saugos stebėjimas
• šlaito ir geotechnikos inžinerija
• pastatų ir daugiaaukščių konstrukcijų stebėjimas
• tunelio ir požeminiai darbai
• vėjo bokšto stebėjimas
• geležinkelių, kelių sankasos ir infrastruktūros projektai

Visose šiose programose tikslūs deformacijos duomenys padeda pagerinti saugos įvertinimą, techninės priežiūros planavimą ir ilgalaikį turto valdymą.

Folijos deformacijos matuoklio principas: kaip tai veikia?

Pagrindinė folijos deformacijos matuoklio koncepcija gali būti paaiškinta keičiant elektros srovės varžą.

Tais atvejais, kai folijos deformacijos matuokliai tvirtinami prie bet kokios konstrukcijos paviršiaus, deformacija vyksta kartu su paties paviršiaus deformacija. Jei medžiaga plečiasi arba susitraukia, folijos įtempio matuoklis išsiplės arba susitrauks lygiaverčiai. Dėl fizinio dydžio skirtumo šiek tiek pasikeičia jo atsparumas.

Gautas pasipriešinimo pokytis matuojamas elektros srovės grandinės forma, kuri paprastai apima Wheatstone tilto išdėstymą. Signalas sustiprinamas, renkamas duomenų rinkimo įranga ir konvertuojamas į deformacijų vertes stebėjimui ir analizei.

Paprastais žodžiais tariant, procesas veikia taip:

1. Konstrukcija patiria apkrovą arba deformaciją

2. Folijos deformacijos matuoklis deformuojasi kartu su konstrukcija

3. Keičiasi jo elektrinė varža

4. Matavimo sistema fiksuoja ir konvertuoja tuos pokyčius į tinkamus duomenis

Kadangi signalo pokytis yra labai mažas, būtinas tinkamas įrengimas ir signalo kondicionavimas. Įtempimo matavimo tikslumas priklauso ne tik nuo paties jutiklio, bet ir nuo sukibimo kokybės, paviršiaus paruošimo, temperatūros kompensavimo, laidų ir aplinkos apsaugos.

Pagrindiniai deformacijų matuoklių tipai

Inžinieriams reikia skirtingų deformacijų matuoklių konstrukcijų, skirtų įvairioms darbo aplinkoms. Teisingas tipo pasirinkimas pagerina matavimo tikslumą ir sistemos patvarumą per visą jos veikimo laiką.

1. Folijos deformacijos matuokliai

Folijiniai deformacijų matuokliai išlieka vienu iš labiausiai pageidaujamų vartotojų tipų. Prietaisą sudaro metalinės folijos raštas, kurį inžinieriai pritvirtina prie pagrindo medžiagos. Matuokliai užtikrina didelį jautrumą ir patikimą veikimą įvairiais naudojimo atvejais.

Prietaisai dažnai naudojami atliekant laboratorinius bandymus, konstrukcijų vertinimą ir inžinerinį stebėjimą, nes jie leidžia tiksliai išmatuoti paviršiaus deformaciją.

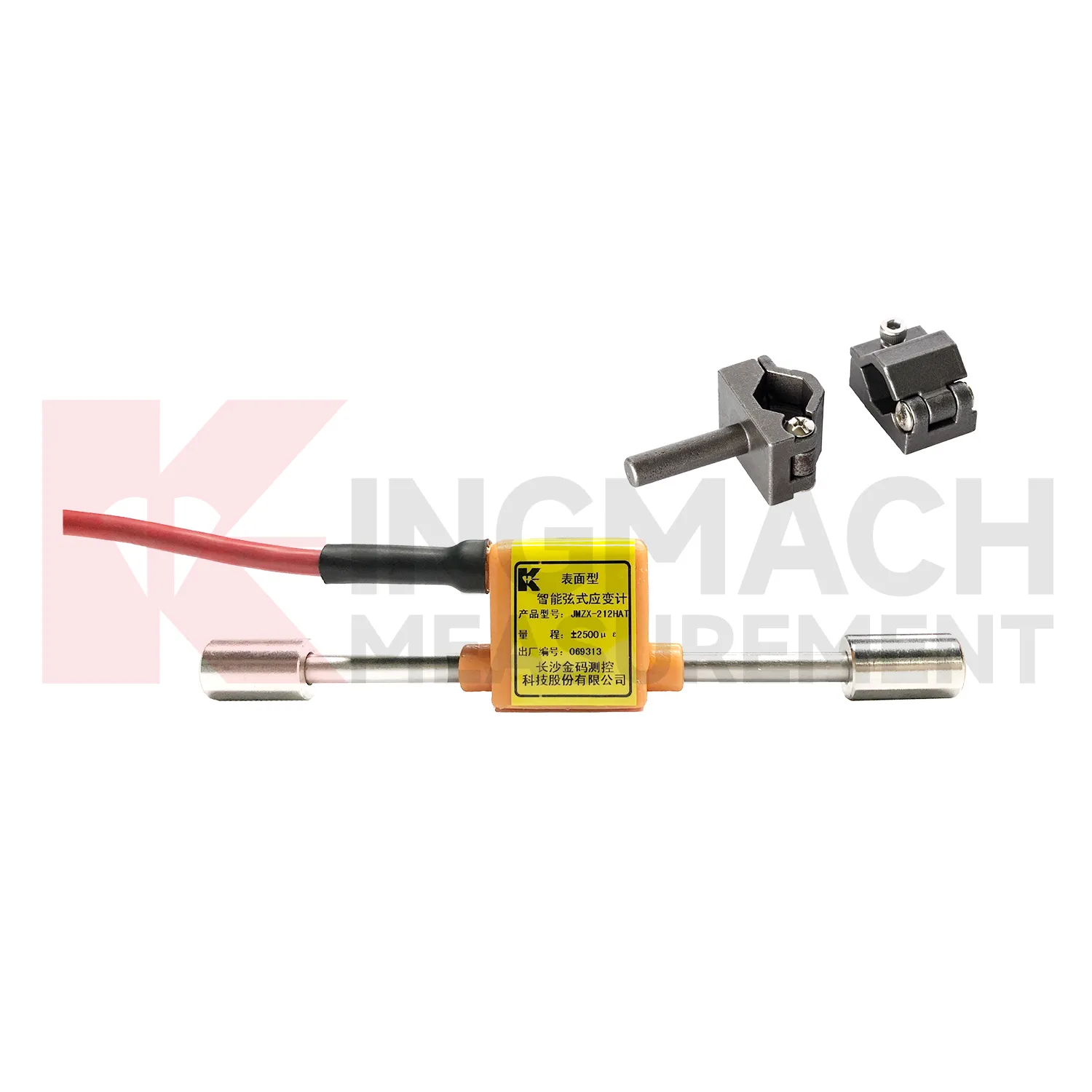

2. Vielos įtempimo matuokliai

Vielos įtempimo matuokliai naudoja smulkios varžos laidą kaip jutimo elementą. Įrenginys išlaiko savo tradicinį dizainą, tačiau žmonės jį naudoja konkretiems struktūriniams ir stebėjimo tikslams.

Laidiniai matuokliai tampa galimybe projektams, kuriems reikalingi specifiniai matavimo nustatymai arba specifinės aplinkos sąlygos.

3. Suvirinami tempimo matuokliai

Suvirinami įtempio matuokliai leidžia pritvirtinti prie metalinių paviršių, kurių klijavimo metodais nepavyksta veiksmingai apdoroti. Matuokliai plačiai naudojami plieninėms konstrukcijoms, tiltams, pramoninėms mašinoms ir kitiems metaliniams komponentams.

Suvirinami matuokliai suteikia projektų komandoms, dirbančioms lauko aplinkoje, montavimo būdą, užtikrinantį saugų montavimą.

4. Įterptieji arba specializuoti deformacijų matuokliai

Kai kuriems projektams reikalingi specializuoti matuokliai, kurie gali būti įmontuoti į betonines ir geotechnines konstrukcijas, taip pat į specialias statybines medžiagas. Produktai veikia tais atvejais, kai reikalingas nuolatinis konstrukcinis stebėjimas, o ne tiesioginio paviršiaus įrengimo galimybės.

Statybų pramonė šias medžiagas naudoja dideliems projektams, įskaitant užtvankas, tunelius, pamatus ir požeminius inžinerinius darbus.

5. Temperatūros kompensaciniai deformacijų matuokliai

Lauko inžinerinės konstrukcijos patiria temperatūros svyravimus, kurie mažina matavimo tikslumą. Temperatūros kompensuojamų deformacijų matuoklių naudojimas padeda sumažinti šį poveikį ir padidina duomenų tikslumą.

Ši technologija yra naudinga tiltų projektams, vėjo bokštų konstrukcijoms ir užtvankų projektams bei plieninėms arba betoninėms konstrukcijoms, kurios susiduria su lauko sąlygomis.

Kaip folijos deformacijos matuokliai veikia atliekant tikrąjį inžinerinį stebėjimą

Realiuose projektuose folijos deformacijos matuokliai yra pritvirtinami prie konstrukcinių komponentų arba į juos integruojami, kur reikia stebėti įtempių elgesį. Po montavimo jie nustato deformacijos pokyčius, atsiradusius dėl apkrovos, vibracijos, nusėdimo, šiluminio judėjimo ar įtempių persiskirstymo.

Pavyzdžiui:

• Tilto konstrukcijos įvertinimui folijos deformacijų matuokliai gali būti naudojami sijose, paklotuose arba plieninėse dalyse, kad būtų galima įvertinti taikomos eismo apkrovos poveikį.
• Užtvankų stebėjimui jie gali padėti stebėti streso pokyčius, kuriuos sukelia vandens slėgis, temperatūros pokyčiai arba ilgalaikis struktūrinis elgesys.
• Šlaitinių konstrukcijų atveju jie yra svarbūs vertinant laikančiųjų konstrukcijų, inkarų ar konstrukcinių elementų konstrukcines reakcijas.
• Pastatams ir daugiaaukščiams konstrukcijoms folijos deformacijų matuokliai gali būti naudojami apkrovos perdavimui, armatūros veikimui ar stiprinimo poveikiui įvertinti.
• Tunelinių konstrukcijų atveju jie padeda įvertinti konstrukcinius pamušalo elementų, atraminių elementų ir konstrukcijų atsakus statybos etapuose.
• Vėjo bokštams folijos deformacijos matuokliai gali būti naudingi vertinant įtempius ir nuovargį vėjo apkrovos sąlygomis.
• Kelio sankasų ir geležinkelio konstrukcijų folijos deformacijos matuokliai padeda įvertinti reakcijas dėl pasikartojančios apkrovos dėl eismo apkrovų.

Konvertuodami šiuos fizinius atsakymus į išmatuojamus duomenis, folijos deformacijų matuokliai suteikia inžinieriams aiškesnį vaizdą apie tai, kaip struktūra elgiasi laikui bėgant. Tai daro juos vertingais įrankiais tiek trumpalaikiams tyrimams, tiek ilgalaikiam sveikatos stebėjimui.

Pagrindiniai veiksniai renkantis folijos deformacijos matuoklį

Inžinerijos pirkėjams ir stebėjimo rangovams folijos deformacijos matuoklio pasirinkimas priklauso ne tik nuo jutiklio prieinamumo. Kalbama apie produkto suderinimą su projekto sąlygomis.

Svarbūs atrankos veiksniai apima:

• stebimos konstrukcijos medžiaga
• numatomas deformacijos diapazonas
• statinio arba dinaminio matavimo reikalavimas
• pritaikymas viduje arba lauke
• paviršiaus būklė ir montavimo būdas
• temperatūros kitimas
• ilgalaikio patvarumo reikalavimas
• suderinamumas su stebėjimo prietaisais
• kabelių apsaugos ir sandarinimo poreikiai
• projekto aplinka, pvz., drėgmė, korozija ar vibracija

Pavyzdžiui, tilto projektui, veikiamam oro sąlygų ir ciklinės apkrovos, gali prireikti kitokio sprendimo nei betoninėje užtvankoje ar tunelio pamušaluose naudojamas įtaisytas gabaritas. Tinkamas atrankos procesas padeda išvengti diegimo problemų, nestabilių signalų ar sutrumpėjusio jutiklio naudojimo laiko.

Dažni folijos deformacijos matuoklio taikymo iššūkiai

Nors folijos deformacijos matuokliai yra plačiai naudojami, veikimą gali paveikti keletas praktinių problemų.

Viena dažna problema – prastas paviršiaus paruošimas. Jei montavimo paviršius nėra švarus ir tinkamai apdorotas, matuoklis gali netinkamai sukibti, o tai gali turėti įtakos duomenų tikslumui.

Kitas iššūkis yra diegimo klaida. Neteisingas išlygiavimas, netinkamas klijų naudojimas arba netinkama apsauga gali lemti nestabilius rodmenis.

Temperatūros įtaka yra dar vienas svarbus veiksnys, ypač lauko konstrukcijose. Be tinkamos kompensacijos dėl temperatūros svyravimų signalas gali nukrypti arba gauti klaidingus rodmenis.

Atšiaurioje aplinkoje drėgmė, korozija, dulkės ir kabelių pažeidimai taip pat gali turėti įtakos matavimo stabilumui. Štai kodėl daugelis projektų pirkėjų nori dirbti su tiekėjais, kurie supranta realias inžinerines sąlygas ir gali rekomenduoti tinkamus produktus, o ne siūlyti tik standartines katalogo prekes.

Kodėl svarbi tiekėjo patirtis

Tiltų, užtvankų, tunelių, šlaitų, pastatų, vėjo bokštų ir požeminių inžinerinių projektų stebėjimo patikimumas priklauso ir nuo produkto kokybės, ir nuo pritaikymo palaikymo. Pirkėjams dažnai reikia daugiau nei jutiklio – jiems reikia pagalbos su atranka, technine komunikacija, pristatymo koordinavimu ir eksporto aptarnavimu.

„Kingmach“ tiekiame folijos deformacijos matuoklius, skirtus inžineriniams matavimams ir konstrukcijų saugos stebėjimui. Mūsų gaminių asortimentas sukurtas taip, kad patenkintų įvairius infrastruktūros, statybos ir pramonės stebėjimo sektorių projektų poreikius.

Užsienio klientams tai reiškia prieigą prie:

• folijos deformacijos matuokliai, skirti įvairioms stebėjimo reikmėms
• parama į projektą orientuotam produktų pasirinkimui
• tiekimo pajėgumai rangovams, platintojams ir integratoriams
• eksporto patirtis tarptautiniams užsakymams ir techninei komunikacijai

Jei perkate jutiklius konstrukcijų būklės stebėjimui ar inžinerinei įrangai, profesionalaus tiekėjo pasirinkimas gali padėti pagerinti pirkimų efektyvumą ir projekto našumą.

Peržiūrėkite mūsų produktų asortimentą čia: Įtempimo matuokliai

Išvada

Folijos deformacijos matuoklis veikia kaip nereikšminga sistemos dalis. Tačiau ji atlieka gyvybiškai svarbią inžinerinės saugos vertinimo funkciją. Priemonė matuoja minimalius struktūrinius pokyčius, kad padėtų inžinieriams įvertinti streso modelius ir veiklos pajėgumus, kartu nustatant galimus pavojus įvairiuose infrastruktūros projektuose.

Folijos deformacijos matuokliai veikia kaip esminiai ir veiksmingi matavimo prietaisai šiuolaikinėse stebėjimo sistemose, įskaitant tiltus, užtvankas ir tunelius, šlaitus, pastatus, vėjo bokštus, požeminius įrenginius ir kelio sankasas. Pirkėjai turi suprasti produktų principus ir skirtingus tipus bei pritaikymo skirtumus, nes šios žinios leis jiems priimti geresnius projekto sprendimus.

Jei ieškote patikimų folijos deformacijų matuoklio sprendimų savo stebėjimo projektui, Kingmach yra pasiruošęs patenkinti jūsų poreikius. Susisiekite su mumis dėl savo projekto tipo, konstrukcijos medžiagos ir stebėjimo reikalavimų, o mūsų komanda padės rekomenduoti tinkamus produktus jūsų programai.

DUK

1. Kam naudojamas folijos deformacijos matuoklis?

Nedidelei medžiagos ar konstrukcijos deformacijai esant apkrovai matuoti naudojamas folijos deformacijos matuoklis. Jis dažniausiai naudojamas tiltuose, užtvankose, tuneliuose, pastatuose, šlaituose, vėjo bokštuose ir kituose inžinerijos stebėjimo projektuose.

2. Kaip veikia folijos įtempio matuoklis?

Folijos deformacijos matuoklis aptinka elektrinės varžos pokyčius, kai jis išsitempia arba susispaudžia su stebimo objekto paviršiumi. Šis atsparumo pokytis konvertuojamas į išmatuojamus deformacijos duomenis.

3. Kokie yra pagrindiniai deformacijų matuoklių tipai?

Įprasti tipai apima folijos įtempimo matuoklius, vielos įtempimo matuoklius, suvirinamuosius įtempimo matuoklius, įterptus įtempio matuoklius ir temperatūros kompensuojamus įtempimo matuoklius. Skirtingoms projekto sąlygoms tinka skirtingi tipai.

4. Kodėl statinių inžinerijoje svarbus deformacijų stebėjimas?

Įtempimų stebėjimas padeda inžinieriams suprasti struktūrinį įtempių elgesį, aptikti nenormalią apkrovos reakciją, įvertinti nuovargio būklę ir palaikyti ilgalaikį saugos vertinimą prieš atsirandant matomiems pažeidimams.

5. Kaip pasirinkti tinkamą folijos deformacijos matuoklį savo projektui?

Turėtumėte atsižvelgti į konstrukcijos medžiagą, montavimo būdą, temperatūros būklę, matavimo diapazoną, stebėjimo trukmę ir aplinkos poveikį. Darbas su patyrusiu tiekėju gali padėti užtikrinti, kad matuoklis atitiktų jūsų projekto reikalavimus.
