Kaip veikia vibruojantys vielos tempimo matuokliai? Principai ir taikymas

Kalbant apie inžinerinės saugos stebėseną, reikia pažymėti, kad visi pokyčiai gali būti nepastebimi paviršiaus lygyje. Prieš išryškinant įtrūkimus, poslinkius ar kitokius pažeidimus, jau gali būti požymių, kad tilto sijos patiria neįprastus įtempimus, užtvankos atkarpa reaguoja neįprastai arba tunelio apmušalas gali keistis apkrova. Projekto suinteresuotosioms šalims, įskaitant projektų savininkus, konstruktorius, konsultantus ir integracijos specialistus, svarbu anksti pastebėti šiuos pokyčius.

Būtent todėl įtempių stebėjimas yra toks gyvybiškai svarbus civilinėje inžinerijoje. Medžiagos įtempimo dydis, atitinkantis pailgėjimą ir suspaudimą, atskleidžia jos veikimą veikiant apkrovoms. Daugeliu atvejų vibruojantys vielos įtempio matuokliai pasirodė esąs vienas iš patikimiausių įrankių šioje srityje.

Nuo tiltų ir užtvankų iki šlaitų, pastatų, tunelių, vėjo bokštų, požeminių darbų ir transporto infrastruktūros, vibracinės vielos technologija plačiai naudojama ten, kur svarbu stebėti stabilumą ir ilgaamžiškumą. Susisiekite su mumis, jei norite gauti daugiau informacijos apie tai, kaip veikia vibruojantys vielos įtempio matuokliai, kodėl jie vertinami inžineriniuose projektuose ir kur jie dažniausiai taikomi. Taip pat pristatome paviršių montuojamą sprendimą konstrukcijų stebėjimo projektams.

Kodėl vibracinės vielos įtempimo stebėjimas plačiai naudojamas civilinėje inžinerijoje

Dideliuose infrastruktūros projektuose stebėjimo sąlygos dažnai yra sudėtingos. Jutikliai gali būti veikiami lauko oro, temperatūros pokyčių, drėgmės, dulkių, vibracijos ir ilgo eksploatavimo laiko. Tokiose aplinkose inžinieriai ne tik ieško jutiklio, kuris veiktų laboratorijoje. Jiems reikia jutimo metodo, kuris laikui bėgant galėtų pateikti stabilius duomenis realiomis lauko sąlygomis.

Tai viena iš pagrindinių priežasčių, kodėl vibracinės vielos technologija taip plačiai naudojama inžinerinėje saugos stebėsenoje.

Vibruojančių vielinių jutiklių matavimo technika rodo geresnį ilgalaikį stabilumą, matavimo tikslumą ir matavimo nuoseklumą nei kiti matavimo metodai. Sistema geriausiai veikia ilgesnius stebėjimo laikotarpius, kuriems reikia pastovaus našumo kelis mėnesius ar kelerius metus, o ne trumpus testavimo intervalus.

Šios sistemos, kuri atlieka esmines tiltų, užtvankų, atramų sistemų, tunelių, vėjo bokštų ir požeminių darbų stebėjimo funkcijas, patikimumas. Projektams reikalingi stebėjimo duomenys, leidžiantys įvertinti saugą, analizuoti tendencijas ir planuoti techninę priežiūrą per visą konstrukcijos eksploatavimo laiką.

Kas yra vibruojančios vielos deformacijos matuoklis?

Vibruojantis vielos įtempimo matuoklis veikia kaip deformacijos matavimo jutiklis, aptinkantis laido įtempimo pokyčius, kad nustatytų įtempimo lygius.

Jutiklis turi laidą, kuris tęsiasi tarp dviejų nekintančių taškų. Jutiklio korpusas perduoda bet kokią deformaciją stebimai konstrukcijai. Dėl šio proceso keičiasi vielos įtempimas. Laido virpesių dažnis kinta priklausomai nuo laido įtempimo, dėl kurio atsiranda struktūros įtempimas, sukeliantis sinchroninį dažnio poslinkį.

Tada šį dažnį galima išmatuoti skaitymo įrenginiu arba duomenų kaupikliu ir konvertuoti į inžinerinius duomenis analizei.

Paprastais žodžiais tariant, vibruojantis vielos įtempio matuoklis paverčia konstrukcinį judėjimą dažnio signalu, kurį galima naudoti su stresu susijusiam elgesiui stebėti. Sistema tampa būtina inžineriniams projektams, kuriems reikalingi ilgalaikiai, tikslūs ir patikimi deformacijų matavimai.

Kaip veikia vibruojantys vielos tempimo matuokliai?

Norint visiškai suprasti sistemos veikimo principą, reikalingas žingsnis po žingsnio demonstravimas.

1. Vyksta struktūrinė deformacija

Tilto elementas, plieninė atrama, betoninis paviršius, tunelio pamušalas ar bokšto dalis patiria apkrovą, temperatūros pokyčius, žemės judėjimą, vibraciją ar kitus konstrukcinius poveikius. Medžiaga turi išmatuojamą įtempimą, nes net mažos deformacijos sukuria nuolatinius pokyčius.

2. Jutiklis reaguoja į tą judesį

Kai ant konstrukcijos sumontuotas vibracinio laido įtempio matuoklis, jis seka stebimo paviršiaus deformaciją. Jei konstrukcija tempiasi, jutiklis išsitempia. Jei jis susispaudžia, jutiklis atitinkamai reaguoja.

3. Vielos įtempimo pokyčiai

Matuoklio viduje vidinė viela yra įtempta. Konstrukcijai deformuojantis keičiasi laido mechaninė būklė. Tai keičia laido įtempimo lygį.

4. Vibracijos dažnio pokyčiai

Viela sužadinama vibruoti ir matuojamas jo natūralus dažnis. Kadangi dažnis yra susijęs su laido įtempimu, bet koks įtempimo sukeltas įtempimo pokytis lemia dažnio pasikeitimą.

5. Dažnis konvertuojamas į stebėjimo duomenis

Išmatuotas dažnis renkamas prietaisu arba stebėjimo sistema. Tada duomenys gali būti apdoroti į deformacijų vertes ir panaudoti inžinierių tendencijoms stebėti, struktūriniam atsakui įvertinti ir neįprastiems pokyčiams nustatyti.

Vienas iš svarbių šio metodo pranašumų yra tai, kad dažniu pagrįstas matavimas yra labai tinkamas lauko stebėjimui, ypač ten, kur ilgi kabeliai arba sudėtinga vietos aplinka. Dideliems infrastruktūros projektams ši praktinė nauda gali būti labai vertinga.

Kodėl ant paviršiaus montuojami vibruojantys vielos įtempio matuokliai yra naudingi

Ne visi projektai leidžia naudoti įterptuosius instrumentus. Daugelyje realaus pasaulio taikomųjų programų inžinieriai turi stebėti esamas konstrukcijas, atkurtą turtą arba prieinamus konstrukcinius paviršius, kai statyba jau prasidėjo arba baigta. Tokiose situacijose efektyvus sprendimas gali būti ant paviršiaus sumontuotas vibracinio laido įtempio matuoklis.

Paviršiaus modelis ypač naudingas, kai siekiama tiesiogiai stebėti konstrukcinių elementų, pvz., plieninių elementų, betoninių paviršių, atraminių rėmų, bokšto sekcijų ir kitų atvirų dalių, išorę. Tai suteikia lankstumo diegimo metu ir gali būti tinkama tiek naujai pastatytoms, tiek jau veikiančioms struktūroms.

Dėl to paviršiuje montuojami vibruojantys vielos įtempio matuokliai yra ypač tinkami:

• konstrukcinės būklės įvertinimas
• modernizuojant ir stiprinant vertinimą
• su priežiūra susijusią stebėseną
• stebėjimas po statybų
• ilgalaikis prieinamų komponentų saugos stebėjimas

Inžinerijos pirkėjams tai reiškia praktišką jutiklio parinktį, kuri gali būti pritaikyta įvairioms projekto sąlygoms, nereikalaujant įterptinio įrengimo.

Ko inžinieriai gali išmokti iš vibruojančios vielos deformacijos duomenų

Įtempimo matuoklis daro daugiau nei generuoja skaičius. Tikroji jo vertė slypi tame, ką tie skaičiai atskleidžia apie struktūrą.

Stebėdami vibruojančią vielos įtempimą, inžinieriai gali geriau suprasti:

• kaip konstrukcijos elementai reaguoja į apkrovą
• ar tikrasis elgesys atitinka dizaino lūkesčius
• kaip kinta stresas statybos etapuose
• ar sutvirtinimo ar remonto priemonės atliekamos taip, kaip numatyta
• kaip temperatūra, ciklinė apkrova ar nusėdimas veikia konstrukciją laikui bėgant
• ar nenormalios tendencijos gali rodyti besivystančią riziką

Daugelyje projektų didžiausia deformacijų stebėjimo vertė yra ne vienas rodmuo, o modelis laikui bėgant. Tendencijos analizė padeda nustatyti, ar konstrukcija veikia normaliai, ar gali prireikti tolesnių patikrinimų ir inžinerinių veiksmų.

Dėl šios priežasties vibruojantys vielos įtempio matuokliai dažnai integruojami į ilgalaikes struktūrinės būklės stebėjimo sistemas, kuriose būtinas patikimumas ir tęstinumas.

Tipiški inžinerinės saugos stebėjimo taikymai

Tiltai

Inžinieriai tiltų projektuose naudoja vibruojančius vielos įtempimo matuoklius, kad stebėtų konstrukcinius komponentus, įskaitant sijas, plieninius elementus ir su deniu susijusius elementus, taip pat vietas, kurios yra pažeidžiamos nuovargio. Prietaisai leidžia inžinieriams įvertinti, kaip konstrukcija reaguoja į transporto priemonės judėjimo metu atsirandančias apkrovas ir poveikį aplinkai.

Užtvankos

Duomenys apie deformaciją suteikia svarbios informacijos stebint užtvankų saugą, nes jie leidžia inžinieriams ištirti, kaip konstrukcijos reaguoja į vandens slėgio ir temperatūros pokyčius bei ilgesnes eksploatavimo sąlygas. Šis procesas atlieka gyvybiškai svarbų vaidmenį vertinant ir atliekant saugos kontrolės procedūras.

Šlaitai ir laikančiosios konstrukcijos

Inžinieriai naudoja deformacijų stebėjimo įrangą, norėdami ištirti, kaip šlaitų stabilizavimo sistemos ir laikančiosios konstrukcijos reaguoja į dirvožemio slėgį, atramos apkrovas ir judėjimo jėgas.

Pastatai ir daugiaaukštės konstrukcijos

Konstrukcijų inžinieriai naudoja vibruojančius vielos įtempimo matuoklius pastatuose ir bokštuose bei sustiprintas konstrukcines sistemas, kad išmatuotų įtempių pasiskirstymą ir apkrovos perdavimą bei įvertintų stiprinimo būdus.

Tuneliai ir požeminė inžinerija

Tuneliuose ir požeminėse statybvietėse sumontuoti jutikliai leidžia inžinieriams išmatuoti tunelio apmušalų sistemos, atraminių konstrukcijų ir statybos veiklą įvairiais statybos etapais. Sistema ypač naudinga, kai reikia nuolat stebėti stresą.

Vėjo bokštai

Vėjo bokšto konstrukcijos yra kartojamos dinaminės apkrovos. Įtempimų stebėjimas padeda inžinieriams suprasti eksploatacinį streso elgesį, reakciją į nuovargį ir struktūrinį veikimą laikui bėgant.

Kelių sankasos ir transporto infrastruktūra

Su transportu susijusioje inžinerijoje deformacijos matuokliai gali būti naudojami atraminiams elementams ir infrastruktūros komponentams, siekiant įvertinti pasikartojančios apkrovos poveikį ir ilgalaikį konstrukcinį atsaką.

Kingmach projektas - Šanchajus-Sudžou-Nantong Jangdzės upės tiltas

Į ką reikia atsižvelgti prieš pasirenkant vibruojančios vielos deformacijos matuoklį

Įtempimo matuoklio pasirinkimas visada turėtų būti pagrįstas faktiniu stebėjimo tikslu ir vietos būkle. Prieš pirkdami projekto komandos turėtų apsvarstyti keletą pagrindinių klausimų:

• Ant kokios medžiagos bus montuojamas matuoklis?
• Ar struktūra nauja, esama ar stiprinama?
• Ar stebėjimas yra trumpalaikis, periodinis ar nuolatinis?
• Ar jutiklis veiks lauke ar drėgnoje aplinkoje?
• Ar projektui reikalingas automatinis duomenų rinkimas?
• Kiek svarbus kabelio maršrutas ir perdavimo atstumas?
• Koks apsaugos lygis reikalingas nuo oro sąlygų, vibracijos ar objekto trikdžių?

Ant popieriaus jutiklis gali atrodyti techniškai tinkamas, tačiau jei jis neatitinka įrengimo metodo, aplinkos sąlygų ar stebėjimo sistemos, gali būti paveikta projekto veikla. Štai kodėl daugelis pirkėjų renkasi darbą su tiekėjais, kurie gali teikti programomis pagrįstą palaikymą, o ne tik produktų sąrašus.

Praktiškas sprendimas konstrukcijų paviršiaus deformacijų stebėjimui

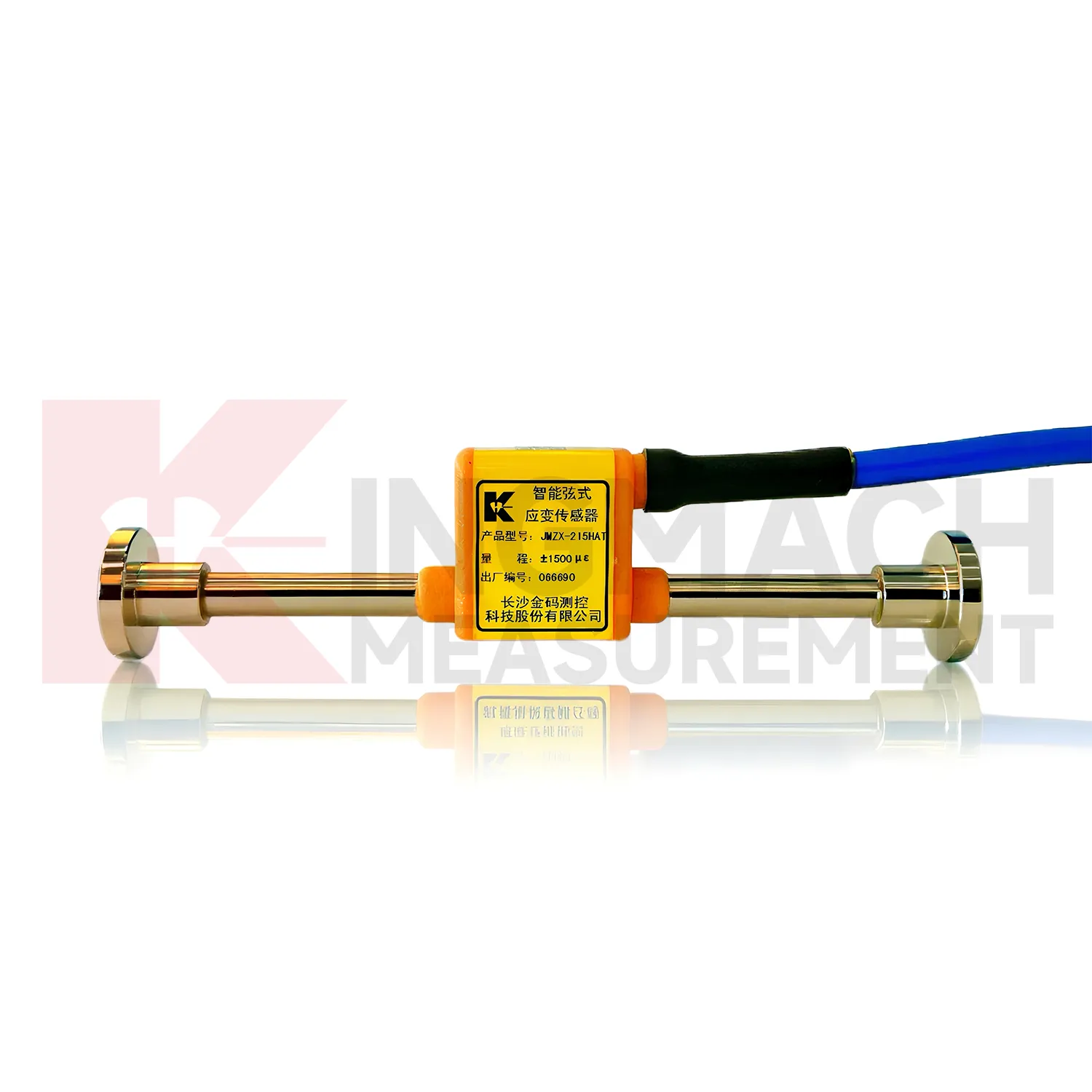

Projektams, kuriems reikalingas patikimas konstrukcinių paviršių deformacijų stebėjimas, mūsų išmanusis vibruojančios vielos deformacijos matuoklis, paviršiaus modelis yra praktiškas pasirinkimas.

Sukurtas inžinerinėms saugos stebėjimo programoms, šis gaminys tinkamas naudoti lauke, kur svarbus ilgalaikis duomenų stabilumas ir paviršiaus įrengimas. Jis gali būti taikomas įvairiuose infrastruktūros ir statybos projektuose, įskaitant tiltus, užtvankas, tunelius, šlaitus, pastatus, vėjo bokštus, požeminius darbus ir transporto konstrukcijas.

Jo vertė slypi tuo, kad vibruojančios vielos jutimo technologijos privalumai derinami su paviršinės konfigūracijos praktiškumu, todėl tai yra puikus pasirinkimas prieinamiems konstrukciniams elementams ir projektinėms stebėjimo sistemoms.

Produktą galite apžiūrėti čia: Išmanusis vibruojančios vielos įtempimo matuoklis

Kaip į eksportą orientuotas tiekėjas, aptarnaujantis inžinerines saugos stebėjimo programas, suprantame, kad tarptautiniams pirkėjams dažnai reikia daugiau nei vien jutiklio. Jiems reikalingas reaguojantis bendravimas, tinkamas produktų derinimas ir pagalba vykdant projektus pagrįstus pirkimus. Nesvarbu, ar esate rangovas, stebėjimo integratorius, platintojas ar konsultantų komanda, mes pasiruošę padėti jums rasti tinkamą deformacijų stebėjimo sprendimą.

Išvada

Vibruojantys vielos įtempio matuokliai veikia kaip gyvybiškai svarbūs šiuolaikinės inžinerinės saugos stebėjimo instrumentai, nes nedideli konstrukcijos judesiai paverčia esminę stebėjimo informaciją. Sistema veikia aptikdama dažnio pokyčius, atsirandančius svyruojant laido įtempimui, ir šis metodas suteikia praktinės naudos ilgesniam naudojimui lauke.

Inžinieriai gali naudoti ant paviršiaus montuojamus vibracinių laidų įtempimo matuoklius, kad stebėtų konstrukcijų elgseną ir apkrovos reakciją bei veikimo pokyčius tiltuose, užtvankose ir šlaituose, pastatuose ir tuneliuose, vėjo bokštuose ir požeminiuose įrenginiuose bei kelio sankasos infrastruktūros sistemose.

Mūsų komanda padės išsirinkti patikimą deformacijų stebėjimo jutiklį būsimam projektui, o mes teiksime eksporto tiekimo paslaugas. Mes rekomenduosime geriausią jūsų poreikius atitinkantį sprendimą, kai pateiksite mums savo projekto tipą, konstrukcijos medžiagą ir stebėjimo reikalavimus.

DUK

1. Kam naudojamas vibruojantis vielos įtempio matuoklis?

Inžinerinių projektų konstrukcijų įtempimui matuoti naudojamas vibruojantis vielos įtempio matuoklis. Jis dažniausiai naudojamas tiltuose, užtvankose, tuneliuose, pastatuose, šlaituose, vėjo bokštuose, požeminiuose darbuose ir kitose infrastruktūros stebėjimo sistemose.

2. Kaip veikia vibruojantis vielos įtempio matuoklis?

Jis veikia matuodamas vidinio įtempto laido vibracijos dažnio pokyčius. Stebimai konstrukcijai deformuojantis keičiasi vielos įtempimas, dėl to keičiasi vibracijos dažnis. Tada šis dažnis konvertuojamas į su deformacija susijusius duomenis.

3. Kodėl vibruojantys vielos įtempio matuokliai tinka ilgalaikiam stebėjimui?

Jie plačiai naudojami ilgalaikiam stebėjimui, nes vibracinės vielos technologija užtikrina stabilų veikimą, gerą pakartojamumą ir tinkamumą atšiaurioms civilinės inžinerijos aplinkoms, tokioms kaip lauko, drėgnos ir kintamos temperatūros aikštelės.

4. Koks yra paviršiuje montuojamo vibracinio laido įtempio matuoklio pranašumas?

Paviršiaus montuojamas modelis yra naudingas esamoms konstrukcijoms, modernizavimo projektams ir prieinamoms konstrukcijų dalims, kai įterptas įrengimas neįmanomas arba nereikalingas. Tai suteikia lankstų diegimą lauko stebėjimui.

5. Kaip savo projektui pasirinkti tinkamą vibruojančios vielos įtempimo matuoklį?

Turėtumėte atsižvelgti į konstrukcijos medžiagą, įrengimo vietą, stebėjimo trukmę, aplinkos būklę, kabelių išvedimą ir ar jutiklis bus prijungtas prie automatinės stebėjimo sistemos. Darbas su patyrusiu tiekėju gali padėti užtikrinti, kad produktas atitiktų jūsų realius projekto poreikius.
