Diferencialinio slėgio vandens lygio jutikliai užtvankų saugai: paaiškinti 7 inžineriniai pranašumai

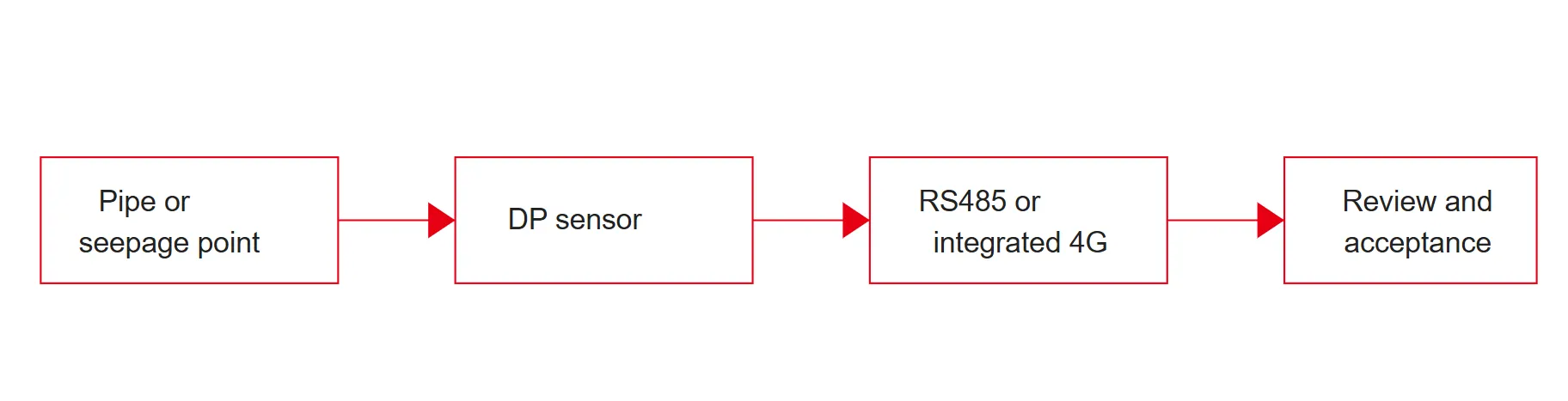

Paveikslas: inžinerinis pranašumas realizuojamas tik tada, kai taškas, jutiklis, duomenų kelias ir peržiūros procesas yra nurodyti kartu.

2 pranašumas: stabilūs prasiskverbimo slėgio ir vandens lygio interpretavimo tendencijų duomenys

Slėgio skirtumo jutikliai padeda užtvankų komandoms nuskaityti tendencijas, o ne atskiras vertes. Tai svarbu, nes prasiskverbimas ir vidinis vandens elgesys dažnai tampa prasmingi per atkaklumą ir santykius, o ne per vieną dramatišką tašką. Nedidelis pakilimas gali būti svarbus, jei jis tęsiasi kelias dienas, reaguoja per lėtai po rezervuaro iškrovimo arba nustoja atitikti netoliese esančius drenažo veiksmus.

Stabilios tendencijos duomenys leidžia geriau interpretuoti tris įprastas situacijas. Pirma, kai rezervuaro lygio pasikeitimas turėtų sukelti nuspėjamą vidinį atsaką, bet ne. Antra, kai su prasisunkimu susijęs stebėjimo taškas atsigauna per lėtai po kritulių arba pasikeitus nuotėkio sąlygoms. Trečia, kai vienas taškas pradeda skirtis nuo netoliese esančių taškų, kurie paprastai juda kartu. Tai yra tokie modeliai, dėl kurių reikia atidžiau ištirti prieš atsirandant didesnei problemai.

Milimetro lygio vandens lygio skiriamoji geba JMYC-67XXAD linijoje suteikia svetainei tikslesnį darbo tendencijų įrašą, o tam modeliui nurodytas 0,2 procento viso masto tikslumas padeda nustatyti, ar prietaisas yra tinkamas stebėjimo funkcijai. Esmė yra ne cituoti skaičius dėl jų pačių. Esmė ta, kad puiki skyra ir stabili išvestis pagerina mažų, bet nuolatinių pokyčių peržiūrą laikui bėgant.

3 pranašumas: tiesioginis užtvankų saugos įspėjimų ir įspėjimų taisyklių realiuoju laiku palaikymas

Jutiklis tampa daug naudingesnis, kai palaiko perspėjimo logiką, o ne tik renka rodmenis. Užtvankos įspėjimų darbo eigos paprastai remiasi trimis taisyklių šeimomis: absoliučiais slenksčiais, pokyčio greičio slenksčiais ir kryžminiais patikrinimais pagal susijusius stebėjimo kanalus. Diferencinio slėgio vandens lygio jutikliai padeda, nes jų išvestis gali būti tiesiogiai įtraukta į šią taisyklių struktūrą, naudojant laidinį arba nuotolinį duomenų rinkimą.

Tai svarbu eksploataciniu požiūriu. Dėl rezervuaro lygio pakilimo įprasto valdymo lango metu veiksmų gali nereikėti. Spartus vidinis su nutekėjimu susijusio taško kilimas, ypač kai jis neatitinka numatomo drenažo elgesio, gali nusipelnyti patikrinimo vietoje. Naudingai įspėjimo sistemai jutiklio duomenys reikalingi laiku, nuoseklaus formato ir platformoje, kurioje taisyklė gali suveikti nelaukiant rankinio duomenų perdavimo.

„Kingmach“ su užtvanka susijusių produktų rinkinys apima JMZX-XXGH gavimo modulis ir a stebėjimo platforma kuri palaiko centralizuotą duomenų tvarkymą ir aliarmo taisyklių konfigūraciją. Pirkėjui tai reiškia, kad vandens lygio jutiklį galima peržiūrėti kaip viso duomenų kelio dalį: jutimą, gavimą, perdavimą, saugojimą, tendencijų peržiūrą ir įspėjimų pateikimą.

4 pranašumas: lankstus diegimas naudojant laidinio RS485 ir nuotolinio 4G stebėjimo architektūras

Ne visose užtvankų vietose yra vienodos komunikacijos sąlygos. Kai kurie jau turi spinteles, maitinimą ir centrinį registravimo tinklą. Kitiems reikia nutolusių taškų, kur paleidus kabelį padidėtų lauko sąnaudos arba sulėtėtų diegimas. Diferencinio slėgio vandens lygio jutikliai gali veikti abiem būdais, kai modelis atitinka komunikacijos planą.

JMYC-67 šeimoje JMYC-67XXAD tinka laidinei RS485 architektūrai, kuri yra naudinga, kai svetainė jau turi stabilų įsigijimo pagrindą ir nori tiesiogiai integruoti į centrinį modulį. The JMYC-67XXAWL eina kitu keliu, derindamas integruotą 4G DTU su vidine akumuliatoriaus energija. Tai sumažina atskiros lauko komunikacijos aparatinės įrangos naudojimą ir gali padėti neprižiūrimuose arba plačiai paskirstytuose stebėjimo taškuose.

Šis skirtumas turi daugiau įtakos nei montavimo laikas. Tai keičia techninės priežiūros planavimą, atsarginę strategiją, ryšio trikčių šalinimą ir tai, kaip dažnai svetainė gali realiai paimti mėginius nesukeldama energijos naštos. Pirkėjas, lygindamas šias parinktis, prieš palygindamas kainą turėtų peržiūrėti ryšio maršrutą ir maitinimo maršrutą, nes šie du sprendimai lemia stebėjimo taško eksploatavimo apkrovą.

5 pranašumas: tvirtesnis ilgalaikis tinkamumas šlapiame, užkastame ir be priežiūros lauke

Užtvankų stebėjimo įranga dažnai veikia sudėtingomis sąlygomis ilgą laiką. Drėgna aplinka, palaidoti montavimo taškai ir oro sąlygos nuolat spaudžia sandariklius, kabelius, korpusus ir jungtis. Šiame nustatyme naudojamas vandens lygio matavimo prietaisas turi išlikti įskaitomas tokiomis sąlygomis, o ne tik gerai atrodyti trumpai peržiūrėjus specifikacijas.

Čia yra praktiniais pirkimo veiksniais tampa atsparumas vandeniui, kabelio konstrukcija, montavimo būdas ir mažai priežiūros reikalaujantis veikimas. JMYC-67XXAD ir JMYC-67XXAWL yra su IP68 apsauga, o integruotas AWL modelis taip pat prideda akumuliatoriaus neprižiūrimo diegimo kelią, o akumuliatoriaus veikimo laikas susietas su mėginių ėmimo intervalu. Tai tiesiogiai įtakoja, kaip dažnai nuotoliniam taškui reikia aptarnavimo.

Užtvankos pirkėjui šie duomenys turėtų būti paversti priežiūros klausimais. Kaip dažnai tašką reikia aplankyti svetainėje? Kaip apsaugotas ventiliuojamas takas? Kaip trūkstami duomenys atskiriami nuo neįprastų duomenų? Kaip suplanuotas baterijos keitimas pagal norimą įspėjimo dažnį? Tie klausimai yra naudingesni nei kartoti ilgą parametrų sąrašą be lauko reikšmės.

6 pranašumas: lengvesnis integravimas su pjezometrais, gavimo moduliais ir užtvankų stebėjimo programine įranga

Vandens lygio stebėjimas užtvankoje retai interpretuojamas atskirai. Jis dažnai sėdi šalia vibruojančių vielinių pjezometrų, prasisunkimo prietaisų, deformacijos jutiklių ir centralizuotos programinės įrangos, kuri padeda inžinieriams palyginti skirtingų konstrukcijos dalių rodmenis. Diferencinio slėgio vandens lygio jutikliai palaiko šį platesnį vaizdą, kai gali bendrinti duomenų kelią su kitais sistemos prietaisais.

„Kingmach“ serijoje JMYC-67 serija natūraliai peržiūrima šalia JMZX-55XXHAT vibracinis pjezometras , JMZX-XXGH įsigijimo modulis ir stebėjimo sistemos platforma. Šis derinys yra svarbus, nes jis suteikia svetainei daugiau galimybių per vieną peržiūros eigą nuskaityti vandens lygį, porų slėgį ir susijusius kanalus, o ne išsklaidyti juos po atjungtus įrankius.

Pirkimo komandoms integravimo klausimai turėtų būti rašomi tiesiai į RFQ. Patvirtinkite ryšio formatą, registratoriaus suderinamumą, adresavimo metodą, mėginių ėmimo intervalą, aliarmo paskirties vietą ir ar programinė įranga gali palyginti tašką su susijusiais kanalais. Šie elementai nustato, ar jutiklis veiks kaip stebėjimo sistemos dalis, ar liks izoliuotu duomenų šaltiniu.

7 pranašumas: naudingesni pirkėjo sprendimai, naudojant išmatuojamus duomenis ir aiškius RFQ kriterijus

Vienas iš praktiškiausių diferencinio slėgio vandens lygio jutiklio privalumų yra tai, kad jis suteikia pirkėjui išmatuojamus specifikacijos ir priėmimo kriterijus. Vietoj plataus prašymo dėl vandens lygio įrenginio projekte galima apibrėžti taško tipą, diapazoną, ryšio kelią, maitinimo sąlygas, aplinkos poveikį, registravimo intervalą ir atsako tikėtiną techninę kalbą, kuri susieta su vietos planu.

Tai lemia švaresnius užsakymus ir geresnę tiekėjo diskusiją. Pirkėjas gali paklausti, ar jutiklis skirtas įmontuotiems vamzdeliams ar atviram vandeniui, ar išėjimas yra RS485, ar įmontuotas 4G, ar apsaugos lygis atitinka lauko aplinką ir ar rodmenys bus naudojami tik tendencijų peržiūrai, ar tiesiogiai susietas su aliarmais. Kiekvienas atsakymas turi įtakos tinkamam modeliui ir tinkamam diegimo metodui.

Kaip pasirinkti diferencinio slėgio vandens lygio jutiklį užtvankų stebėjimo projektams

Atranka turėtų prasidėti nuo stebėjimo taško, o ne nuo katalogo. Apibrėžkite, ar taškas yra integruotame vandens lygio vamzdyje, slėgio mažinimo išleidimo angoje, su nutekėjimu susijusioje stebėjimo vietoje ar nuotoliniame hidrologiniame taške. Tada nustatykite, kaip duomenys bus keliami, kaip dažnai jie turi būti pranešami ir kokia įspėjimo taisyklė naudos skaitymą.

Tada susiaurinkite techninį tinkamumą. Diapazonas, skiriamoji geba, tikslumas, ryšio metodas, maitinimo maršrutas, darbinė temperatūra ir apsaugos lygis yra svarbūs, bet tik atsižvelgiant į darbo vietą. Integruotas 4G jutiklis gali sumažinti lauko naštą atokiame taške, o laidinis RS485 modelis gali būti praktiškesnis taške, kuris jau yra susietas su centriniu registratoriumi.

Galiausiai peržiūrėkite jutiklį kaip visos įspėjimo grandinės dalį. Patvirtinkite įsigijimo suderinamumą, platformos integravimą, paleidimo veiksmus, pradinius patikrinimus ir priežiūros pareigas. Stiprus jutiklio pasirinkimas yra ne tik tinkamas modelis. Tai modelis, atitinkantis stebėjimo tašką, svetainės architektūrą ir signalizacijos procesą, kurį komanda iš tikrųjų naudos.

Kartu suplanuokite stebėjimo tašką, duomenų kelią ir įspėjimo taisyklę

Jei jūsų užtvankos projektui reikalingas slėgio skirtumo vandens lygio stebėjimas, prieš pasirinkdami modelį nustatykite taško tipą, ryšio maršrutą, maitinimo sąlygas ir įspėjimo logiką. Tai leidžia lengviau palyginti JMYC-67 serijos parinktis ir pritaikyti jutiklį į platesnę gavimo ir programinės įrangos darbo eigą.
