Kingmach vandens lygio jutikliai užtvankų stebėjimui

Kodėl vandens lygio stebėjimas yra svarbus užtvankų saugai?

Vandens lygis yra vienas iš eksploatacinių kintamųjų, susijusių su rezervuaro planavimu, potvynių kontrole, nuotėkio peržiūra ir perspėjimo sprendimais. Jis gali apibūdinti konstrukcijos hidraulinę apkrovą, nurodyti, ar reljefo vamzdis veikia taip, kaip tikėtasi, ir padėti interpretuoti požeminio vandens ar vidinio slėgio pokyčius, kai jie nuskaitomi kitais prietaisais.

Naudinga produkcija yra palyginama laiko eilutė, o ne atskiras skaičius. Inžinieriai gali palyginti kritulių kiekį, rezervuaro pasikeitimą, drenažo atsaką ir vidines sąlygas laikui bėgant, kai atskaitos taškai, mėginių ėmimo intervalas ir priežiūros istorija išsaugomi su matavimo duomenimis. Tai yra pagrindas sprendžiant, ar pakeitimą reikia ištirti, ar jis atitinka įprastą svetainės reakciją.

Pagrindiniai vandens lygio jutiklių tipai užtvankų stebėjimui

Jutiklis turi atitikti matavimo tašką. Panardintas slėgio jutiklis gali tilpti į įmontuotą stebėjimo vamzdį arba slėgio mažinimo vamzdį, o radaras arba ultragarsinis matavimas gali išvengti kontakto su atviru vandens paviršiumi. Plūdinės sistemos, burbuliatoriai ir rankiniai personalo matuokliai išlieka svarbūs, jei dėl vietos sąlygų arba patvirtinimo metodo jie yra praktiški.

Neautomatiniai personalo matuokliai nusipelno vietos stebėjimo plane. Jie pateikia matomą, nenaudojamą elektros energijos paleidimo, periodinių patikrinimų ir tyrimo po įvykio nuorodą. Apibrėžkite atskaitos tašką, saugų prieigos maršrutą, patikrinimo intervalą ir laiko žymą pažymėtą įrašo formatą, kad šie rodmenys galėtų patvirtinti, o ne supainioti skaitmeninių duomenų srautą.

Kaip veikia diferencinio slėgio vandens lygio jutikliai

Hidrostatinis jutiklis paverčia vandens slėgį jutimo taške į lygio vertę. Didėjant vandens stulpeliui virš jutiklio, didėja slėgis. Panardintos diafragmos santykis gali būti išreikštas kaip Delta P = rho gh, todėl nurodytas lygis priklauso nuo skysčio tankio, jutiklio aukščio ir stabilios atmosferos atskaitos.

Naudojant atvirame ore, ventiliuojamas kabelis arba vidinis oro vamzdis gali susieti matavimą su atmosferos slėgiu. Tai sumažina riziką, kad barometriniai pokyčiai bus laikomi vandens lygio įvykiais. Tai nepanaikina lauko drausmės poreikio: užregistruokite jutiklio aukštį ir atskaitos tašką pradedant eksploatuoti, laikykite išleidimo kanalą sausą ir atvirą ir palyginkite stabilų rodmenį su ištirtais arba rankiniais duomenimis.

Šis matavimo metodas tinka daugeliui užtvankų ir hidrologinių taškų, tačiau jo nereikėtų pasirinkti vien pagal etiketę. Prieš patvirtindamas slėgiu pagrįstą metodą, pirkėjas turi patikrinti vamzdžio geometriją, numatomą aukštį, nuosėdų riziką, kabelio trasą, techninės priežiūros prieigą ir duomenų architektūrą.

Tikslumas, skiriamoji geba ir diapazonas: ką pirkėjai turėtų palyginti

Skiriamoji geba yra mažiausias veiksmas, kurį įrenginys gali aptikti arba parodyti. Tikslumas apibūdina, kaip arti pranešta vertė yra tikrosios vertės nustatytomis sąlygomis. Tikslus ekrano padidėjimas savaime negarantuoja, kad įspėjimo slenkstis arba ilgalaikė tendencija yra patikimi; Taip pat svarbu įrengimo poslinkis, temperatūros atsakas, kalibravimas ir atskaitos taško stabilumas.

Pasirinkite diapazoną pagal maksimalų patikimą vandens stulpelį, o ne tik įprastą veikimo lygį. Peržiūrėkite potvynio lygį, vamzdžio aukštį, numatomus slėgio pokyčius ir perkrovos pasekmes. RFQ taip pat turėtų nurodyti inžinerinį skaitymo tikslą, nes rezervuaro pranešimų, tendencijų stebėjimo ir aliarmo atsako priėmimo kriterijai gali skirtis.

JMYC-67XXAWL ir JMYC-67XXAD: duomenų architektūros pasirinkimas

„Kingmach“ skirtas nuotoliniam rezervuarui, hidrologijai ar neprižiūrimiems užtvankų taškams JMYC-67XXAWL sujungia diferencinio slėgio jutiklį, įmontuotą 4G DTU ir vidinę bateriją. Jo 10 m, 20 m ir 30 m modeliai gali supaprastinti diegimą ten, kur sunku užtikrinti apsaugotą kabelio trasą ir vietinį maitinimo šaltinį. Jo tinkamumas vis tiek priklauso nuo korinio ryšio aprėpties, planuojamo mėginių ėmimo intervalo, prieigos prie įdiegimo ir realaus akumuliatoriaus aptarnavimo plano.

Kingmachas JMYC-67XXAD eina laidiniu integravimo keliu. Jo RS485 sąsaja ir nuolatinės srovės 9–24 V galios poreikis leidžia jį naudoti ten, kur jau suprojektuotas registratorius, maitinimo šaltinis, apsaugotas kabelio maršrutas ir gavimo architektūra. Jo 10 m, 20 m ir 30 m variantai turėtų būti parinkti pagal didžiausią numatomą aukštį, o ne vien įprastą vandens lygį.

Specifikacijų skirtumas turėtų paskatinti inžinerinį sprendimą. AWL modelis praneša apie 1 mm skiriamąją gebą ir +/-0,1 % FS tikslumą su baterijomis maitinamu 4G perdavimu; AD modelis praneša apie 0,1 mm skiriamąją gebą ir 0,2% FS tikslumą su RS485 integracija. Užuot pasirinkę vieną skaičių, palyginkite šiuos skaičius su visa matavimo grandine, įskaitant atskaitos taško valdymą, diegimo klaidą, aliarmo paskirtį ir priežiūros apribojimus.

Montavimo veiksniai, turintys įtakos tikram tikslumui

Teisingai nurodytas jutiklis vis tiek gali pateikti prastus projekto duomenis, kai įdiegta silpna. Naudokite stabilų tvirtinimą, dokumentuotą vertikalią atskaitą, apsaugotą kabelio vedimą, švarią prieigą prie vamzdžio arba vamzdžio ir įrašytą nulį arba poslinkį. Apsauginiame vamzdyje arba įterptame vandens lygio vamzdyje dokumentuokite pakabos išdėstymą ir jutiklio padėtį, kad būsimi operatoriai galėtų interpretuoti pakeitimus po priežiūros ar pakeitimo.

Nuosėdos, biologinis užterštumas, turbulencija, įstrigęs oras, kabelio įtempimas, žaibo poveikis ir vandens plaktukas gali turėti įtakos matavimui. Slėgio jutiklių įrenginiams reikia sausų, atvirų ventiliacijos takų. Akumuliatoriaus valdomų stočių ryšį reikia pakartotinai bandyti ir mėginių ėmimo grafiką įvertinti atsižvelgiant į tarnavimo laiką. RS485 tinklams reikia apibrėžto ekranavimo, įžeminimo, apsaugos nuo viršįtampių ir paleidimo patikrų plano.

Užtvankos stebėjimo darbo eiga ir patikrintos programų nuorodos

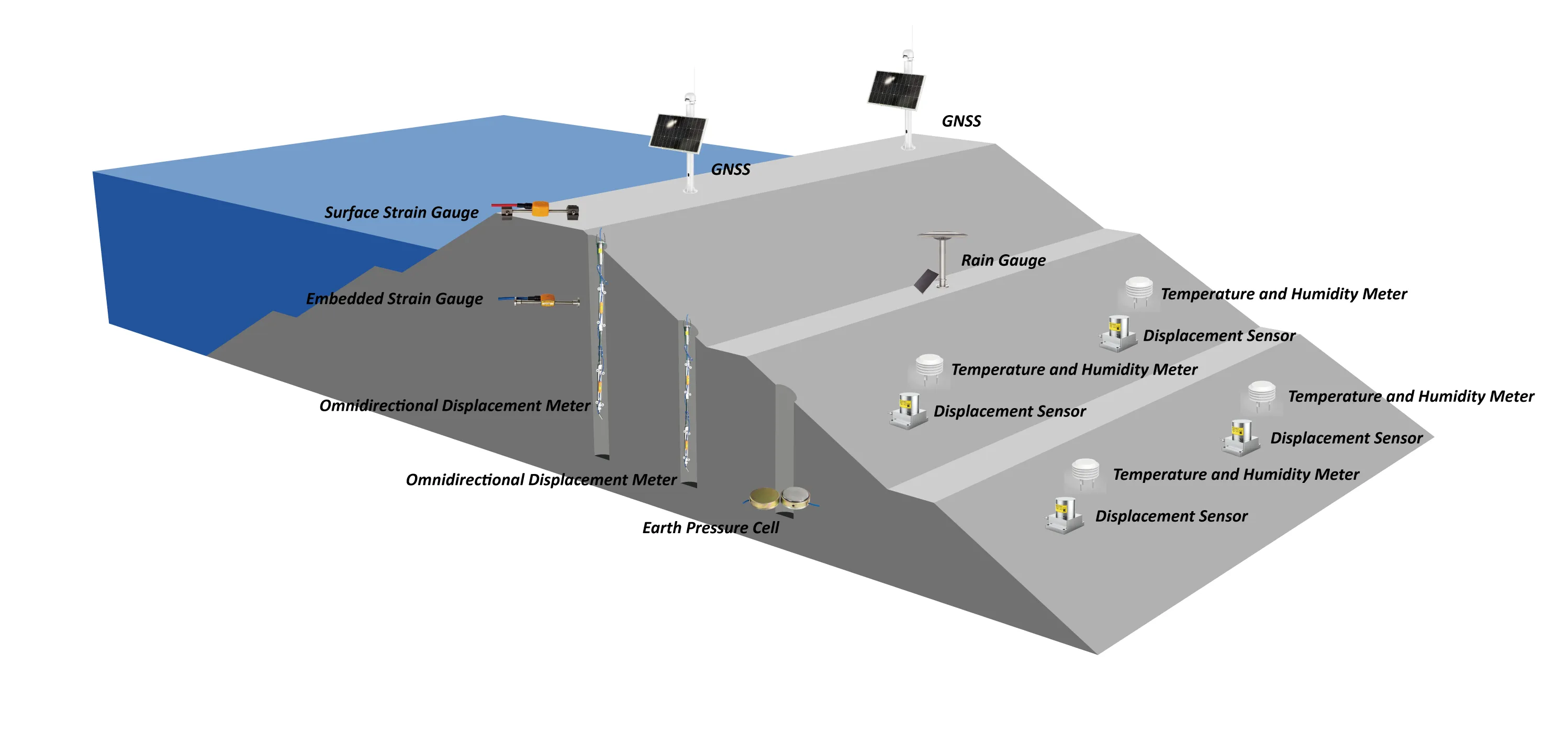

Užtvankos stebėjimo sistema paprastai sujungia daugiau nei vieną jutiklio išvestį. Vandens lygio kanalas tampa naudingesnis, kai apžvelgiami nuotėkio, nuosėdų, poslinkio, pasvirimo, kritulių ir eksploataciniai įrašai. Kingmacho užtvankos stebėjimo sprendimas aprašo šį sistemos lygio metodą atliekant struktūrinius, prasisunkimo, hidrologinius, aplinkos ir apkrovos stebėjimus.

Prieš pasirinkdami jutiklį, nustatykite duomenų kelią, kur duomenys renkami, perduodami, peržiūrimi ir saugomi. Nuotoliniam taškui gali prireikti integruoto 4G įrenginio; laidinei svetainei gali prireikti kanalo plano, duomenų kaupiklio, apsauginių kabelių ir peržiūros platformos. Turimi rodmenys ir duomenų kaupikliai ir stebėjimo programinė įranga pateikti atitinkamus vidinius atskaitos taškus šiai RFQ diskusijai.

Į šį straipsnį nebuvo įtrauktas joks konkrečiai vietai būdingas užtvankos veikimo atvejis, nes pateikta medžiaga nepatvirtina šių dviejų vandens lygio modelių. Vietoj to projekto užklausoje turėtų būti pateiktas vietos brėžinys, matavimo tikslas, prietaisų sąrašas ir priėmimo kriterijai, kad konfigūraciją būtų galima palyginti su faktiniu įrengimu.

Pirkimų ir inžinierių komandų atrankos kontrolinis sąrašas

Matavimo taškas

• Apibrėžkite, ar taškas yra rezervuaro paviršius, įmontuotas vamzdis, slėgio mažinimo vamzdžio išleidimo anga, požeminio vandens gręžinys, stabdymo šulinys ar hidrologinė stotis.
• Patvirtinkite didžiausią patikimą aukštį, atskaitos aukštį, prieigos apribojimus ir reikiamą diapazoną.

Techninė sistema

• Nustatykite tikslumą ir ataskaitų teikimo tikslą, skirtą tendencijų peržiūrai, aliarmų valdymui arba veiklos ataskaitoms teikti.
• Pasirinkite 4G akumuliatoriaus veikimą nuotoliniams taškams arba RS485, jei norite gauti laidinį tinklą.
• Nurodykite montavimą, vamzdžių geometriją, kabelių išvedimą, apsaugą nuo ventiliacijos, įžeminimą, apsaugą nuo viršįtampių ir patvirtinimo metodą.

Prekyba ir pristatymas

• Paprašykite duomenų lapo, kalibravimo dokumentų, laidų schemos, montavimo nurodymų, IP informacijos, pakuotės informacijos, pristatymo laiko patvirtinimo ir garantijos sąlygų.

Priežiūra ir priėmimas

• Apibrėžkite apžiūros ir valymo intervalus, priėjimą prie akumuliatoriaus keitimo, jei reikia, ventiliacijos patikrinimus, registratoriaus patikras ir palyginkite su rankiniu arba patikrintu nuorodomis.

Dažnos pirkimo klaidos

Palyginti tik skiriamąją gebą yra dažna klaida. Gali būti naudingas 0,1 mm ekrano padidėjimas, tačiau priimtinumas taip pat priklauso nuo visos skalės tikslumo, montavimo geometrijos, temperatūros elgsenos, kalibravimo sąlygų ir atskaitos stabilumo. Pirmiausia nustatykite reikiamą sprendimo toleranciją, tada palyginkite visą prietaisą ir įrengimo planą.

Bendrauti dažnai nusprendžiama per vėlai. Mažos galios 4G įrenginys gali sumažinti lauko darbus atokiame taške, tačiau jam reikia aprėpties ir akumuliatoriaus aptarnavimo plano. Laidinį RS485 įrenginį gali būti lengviau prižiūrėti baigtame įsigijimo tinkle, tačiau tik tuo atveju, jei maitinimas, kabelių apsauga, įžeminimas ir viršįtampių valdymas jau yra taikomi.

Ventiliacijos priežiūros nepaisymas sukuria dar vieną išvengiamą riziką. Išleidžiama nuoroda gali sumažinti barometrinę paklaidą, tačiau kondensacija, užsikimšimas ar vandens patekimas gali pakenkti rodmenims. Įtraukite rankinius nuorodų patikrinimus po įrengimo, užtvindymo, statybos darbų ir jutiklių pakeitimo, kad duomenų įrašas išliktų patikimas.
