Realaus laiko užtvankos saugos įspėjimai su diferencinio slėgio vandens lygio jutikliais

2026-08-03

Užtvankų savininkams reikia anksčiau matyti lygio pokyčius, prasiskverbimo slėgio pokyčius ir tendencijų lūžius, kurie atsiranda prieš eksploatavimo problemai virsiant saugos įvykiu. Diferencinio slėgio vandens lygio jutikliai yra naudingi, nes jie nuolat stebi tuos pokyčius įterptuose, šlapiuose ir sunkiai prieinamuose stebėjimo taškuose.

Veikiančioje įspėjimo darbo eigoje jutiklis yra tik pirmoji nuoroda. Rodmenys turi išlikti stabilūs lauko sąlygomis, švariai pereiti į gavimo sluoksnį ir pasiekti programinę įrangą, kuri gali jį palyginti su slenksčiais, pokyčio greičio taisyklėmis ir šalia esančiais instrumentais. Būtent tai paverčia periodinį patikrinimą realiu laiku užtvankos saugos įspėjimais.

Vertinant pirkėją, tikrasis klausimas yra ne tai, ar jutiklis gali nuskaityti vandens lygį atskirai. Tikrasis klausimas yra tas, ar jis gali palaikyti patikimus įspėjimus apie įmontuotus vamzdžius, drenažo taškus, neprižiūrimas stotis ir ilgus priežiūros intervalus, nesukeldamas papildomo netikrumo stebėjimo komandai.

Užtvankų operatoriams naudingiausias įspėjimas retai būna vienas aukštas rodmuo. Tai yra lygio arba prasisunkimo signalas, kuris nutrūksta nuo įprasto santykio su rezervuaro veikimu, krituliais, drenažu ar konstrukcijos judėjimu.

Kodėl vandens lygio signalai svarbūs užtvankų saugos programose

Užtvankos stebėjimo plane paprastai atsižvelgiama ne tik į rezervuaro aukštį. Operatoriai taip pat stebi prasiskverbimo slėgį, plyšimo linijos judėjimą, drenažo elgseną, lygį pasroviui ir šių rodmenų judėjimą kartu su poslinkio, plyšio pločio ar įtempių duomenimis. Viena vertė gali atrodyti normali, o jos kritulių, iškrovimo ar slėgio pakilimo tendencija pasakoja kitą istoriją.

Štai kodėl budriai logikai reikia konteksto. Kylantis rodmuo pamato vandens lygio vamzdžio viduje gali rodyti, kad prasisunkimo kelias tampa aktyvesnis. Slėgio mažinimo vamzdžio pakeitimas gali reikšti, kad drenažo sąlygos keičiasi. Rezervuaro lygio kilimas normalios eksploatacijos metu gali būti priimtinas, tačiau tas pats pakilimas kartu su neįprastu vidinio slėgio judėjimu nusipelno dėmesio.

Patikima užtvankų stebėjimo programa vandens lygio, prasisunkimo, deformacijų ir aplinkos stebėjimo duomenis traktuoja kaip susietus rodiklius. Tai atitinka tai, kaip patyrę operatoriai praktiškai suvokia riziką: įspėjimo reikšmė gaunama iš koreliacijos, o ne iš vieno prietaiso, veikiančio atskirai.

Kaip diferencinio slėgio jutikliai vandens galvutę paverčia naudingais duomenimis

Slėgio skirtumo vandens lygio prietaisai nustato skysčio aukštį pagal slėgį. Lauko sąlygomis jutiklis paverčia matavimo elementą veikiančią vandens galvutę į skaitmeninio lygio vertę. Kai įrenginyje naudojamas ventiliuojamas kabelis, prijungtas prie atmosferos, rodmenys gali sumažinti barometrinius trukdžius ir greičiau reaguoti į faktinį vandens lygio judėjimą.

Ši veikimo logika puikiai tinka užtvankos darbui, nes daugelis stebėjimo taškų yra siauri, įterpti, šlapi ir sunkiai prieinami. Užuot pasitikėjęs dažnu rankiniu zondavimu, prietaisas gali likti vietoje ir pranešti iš vandens lygio vamzdžio, drenažo išleidimo angos arba hidrologinio stebėjimo taško.

„Kingmach“ laidinei stebėjimo architektūrai JMYC-67XXAD serija yra skirta gilaus prasiskverbimo slėgiui, rezervuaro ir užtvankų vandens lygio stebėjimui, požeminio vandens stebėjimui ir įterptųjų vamzdžių montavimui. Jo RS485 išvestis, IP68 apsauga, 0,1 mm skiriamoji geba ir 0,2 % FS tikslumas yra tokios detalės, kurias pirkėjai gali naudoti tikrindami, ar jis atitinka esamą įsigijimo pagrindą.

Nuo ko iš tikrųjų priklauso įspėjimai apie užtvanką realiuoju laiku

Perspėjimas nesukuria vien jutiklio. Tai priklauso nuo slenksčio konstrukcijos, įsigijimo patikimumo, ryšio stabilumo ir palyginimo su šalia esančiais instrumentais. Praktikoje komandos dažnai taiko trijų lygių taisykles: absoliučiuosius pavojaus slenksčius, pokyčio greičio slenksčius ir koreliacijos patikrinimus dėl kritulių, rezervuaro veikimo, prasisunkimo ar deformacijos duomenų.

Pavyzdžiui, gali būti priimtinas rezervuaro lygio padidėjimas per planuojamą eksploatavimo laikotarpį. Spartus vidinis vandens lygio kilimas įtaisytame stebėjimo vamzdyje, ypač jei jis susietas su nenormaliu prasiskverbimo srautu arba pakilimo slėgiu, reikalauja kitokio atsako. Geresnės taisyklės sumažina tikimybę, kad ekipažai gaištų laiką dėl klaidingų pavojaus signalų, tačiau vis tiek nepraras besivystančių modelių.

Čia taip pat svarbi likusi sistemos dalis. „Kingmach“ į užtvanką orientuotų gaminių rinkinį sudaro JMZX-XXGH gavimo modulis ir stebėjimo programinės įrangos platforma, kuri yra svarbi, nes perspėjimo kokybė priklauso nuo to, kaip jutiklis, registratorius, perdavimo sluoksnis ir vizualizacijos krūva elgiasi kartu nuolat naudojant.

Platformos rodiniai peržiūrai ir aliarmo valdymui

Kingmach stebėjimo platformos laiko eilučių vaizdas su keliomis tendencijų kreivėmis.

Kingmach stebėjimo platformos koreliacijos analizės vaizdas su suporuotomis kreivėmis ir sklaidos diagrama.

„Kingmach“ stebėjimo platformos slenksčio aliarmo nustatymų dialogo langas.

Kur diferencinio slėgio vandens lygio matuokliai telpa užtvankos prietaisų mišinyje

Slėgio skirtumo vandens lygio įtaisai yra stipriausi, kai atliekama nuolatinis lygio stebėjimas vamzdžiuose, hidrologiniuose taškuose arba su nutekėjimu susijusiose stebėjimo vietose, kur svarbi stabili skaitmeninė išvestis. Paprastai jie yra platesnio instrumentų derinio dalis, o ne atskiras atsakymas.

Praktinėje užtvankos sąrankoje gali būti derinamas diferencinio slėgio vandens lygio matuoklis vandens galvutės judėjimui, vibruojantis vielinis pjezometras, skirtas porų slėgio veikimui, poslinkio jutikliai konstrukcijų judėjimui ir programinės įrangos sluoksnis, susiejantis duomenis su įspėjimo slenksčiais. Jei svetainėje yra nuotolinių taškų be patogaus maitinimo ar kabelių, integruotas belaidis modelis gali sumažinti lauko darbus ir supaprastinti diegimą.

Dėl neprižiūrimų rezervuaro ar upės taškų JMYC-67XXAWL integruotas modelis sujungia 4G DTU ir vidinę bateriją vienoje pakuotėje. Dėl to priežiūros planavimas gali būti švaresnis, kai projektui reikia mažiau atskirų lauko komponentų.

Kaip palyginti laidinius ir integruotus diferencinio slėgio modelius

Greičiausias būdas palyginti parinktis yra pažvelgti pro antraštės diapazoną ir suderinti kiekvieną modelį su stebėjimo architektūra. Laidinis RS485 instrumentas gali būti tinkamesnis, kai užtvankoje jau yra spintos, registravimo talpa ir stabilus ryšio pagrindas. Integruotas 4G įrenginys gali sutrumpinti diegimo laiką paskirstytuose taškuose, kur kasimas ir elektros energijos tiekimas sulėtintų projektą.

Atliekant pirkimų peržiūrą, palyginimas turėtų likti susietas su veiklos metodu. „Kingmach“ serijoje JMYC-67XXAD linija tinka laidiniam RS485 integravimui ir didelės raiškos stebėjimui, o JMYC-67XXAWL linija perkelia diskusiją į integruotą 4G ryšį, vidinę ličio energiją ir baterijos veikimo laiką, kuris keičiasi atsižvelgiant į mėginių ėmimo intervalą. Šie skirtumai turi įtakos techninės priežiūros planavimui, atsarginei strategijai ir aliarmo dažnio projektavimui.

Modelis	Geriausiai tinka	Signalo kelias	Naudingos paskelbtos specifikacijos
JMYC-67XXAD	Laidinė užtvanka, rezervuaras ir požeminio vandens taškai, susieti su centriniu gavimo sluoksniu	RS485	10 m / 20 m / 30 m modeliai, 0,1 mm skiriamoji geba, 0,2% FS tikslumas, IP68, DC 9-24 V
JMYC-67XXAWL	Nuotoliniai arba neprižiūrimi lauko taškai, kuriuose atskiri DTU ir galios pavara padidina lauko naštą	Integruotas 4G	10 m / 20 m / 30 m modeliai, 1 mm skiriamoji geba, +/-0,1% FS tikslumas, IP68, vidinė 3,6 V / 38 Ah baterija

Diegimo detalės, apsaugančios įspėjimo kokybę

Daugelis blogų įspėjimų yra diegimo problemos, užmaskuotos kaip jutiklio problemos. Jei vandens lygio vamzdis užsikimšęs, ventiliacijos takas pažeistas, kabelis netinkamai valdomas arba atskaitos būklė nestabili, duomenų srautas nukryps, kol kas nors neįtars montavimo metodo.

Kad pirkėjas priimtų, paprašykite tiekėjo apibrėžti vamzdžių dydžio suderinamumą, pakabinimo metodą, ventiliuojamo kabelio apsaugą, vandeniui atsparų jungčių tvarkymą, registratoriaus adresavimą ir paleidimo patikrinimus, ar nėra nulinio poslinkio, pakartojamumo ir ryšio. Dėl to perdavimas yra susietas su elgesiu lauke, o ne tik su popierine specifikacija.

Kai stebėjimo taškas yra nutolęs, eksploatacijos pradžios plane taip pat turėtų būti apibrėžtas mėginių ėmimo intervalas, įspėjimų dažnis, baterijos keitimo planavimas ir tai, kaip platforma pažymi trūkstamus duomenis ir nenormalius duomenis. Tai skirtingi įvykiai, ir jų maišymas programinės įrangos lygmenyje sukuria painiavą realių incidentų metu.

Kaip inžinieriai perskaito neįprastas tendencijas, kol jos netampa avarinėmis

Naudinga įspėjimo sistema nelaukia ekstremalios vertės. Jis stebi nuolydžio, trukmės ir susijusių kanalų susitarimo pokyčius. Atliekant užtvankos darbus, dažnai reikia patikrinti, ar vidinis vandens lygio judėjimas normaliai seka rezervuaro veikimą, ar atsiskiria nuo jo.

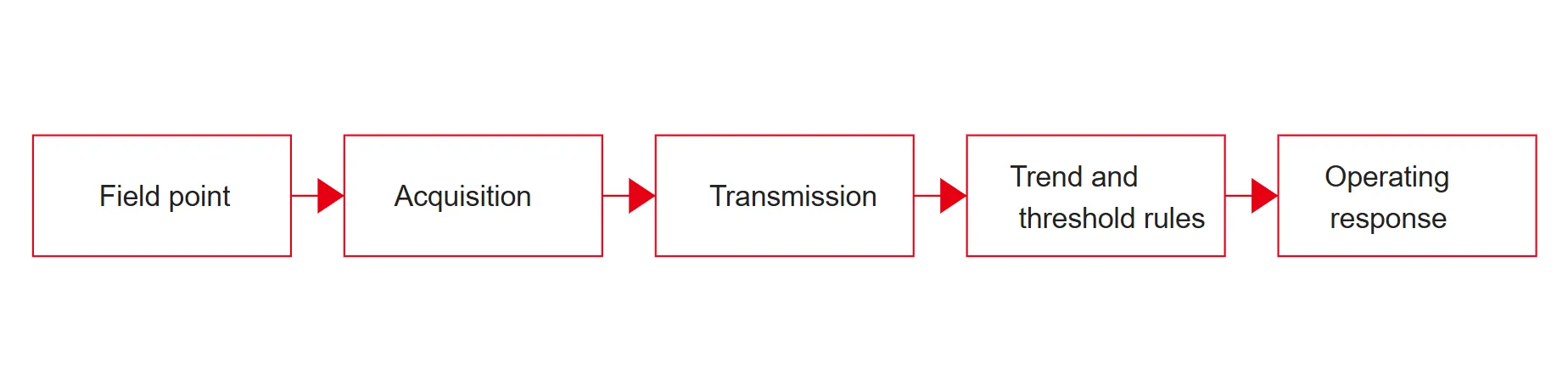

jutikliai suteikia įvestį į įspėjimo grandinę

Paveikslas: jutikliai suteikia įvestį įspėjimo grandinei; paleidimo ir eksploatavimo taisyklės nustato, ar ta įvestis tampa tinkamu perspėjimu.

Trys modeliai paprastai nusipelno nuodugnios peržiūros: pirma, nuolatinis vidinio lygio kilimas arba prasisunkimo slėgis be akivaizdžios rezervuaro veikimo priežasties; antra, greitesnis nei įprastas atsigavimas arba iškrovimas po kritulių arba pasikeitus debitui; trečia, nesutarimas tarp netoliese esančių vandens lygio, prasisunkimo ir deformacijos kanalų, kurie anksčiau judėjo kartu. Bet kuris iš jų gali rodyti drenažo pokyčius, vietinį užsikimšimą arba besivystantį prasiskverbimo kelią, kurį reikia patikrinti.

Kai pirkėjai peržiūri tiekėjus, tai padeda pažvelgti ne tik į jutiklio duomenų lapą ir išnagrinėti visą stebėjimo grandinę: saugyklą, tendencijų peržiūrą, slenksčio nustatymus, tikrinimo įrašus ir tiekėjo gebėjimą palaikyti integruotą diegimą lauke. Dėl tokio platesnio požiūrio paprastai sprendžiama dėl ilgalaikio įspėjimo patikimumo.

Pirkimų patikrinimai prieš išleidžiant RFQ

Užtvankų projektams geresnis pasiūlymas grindžiamas stebėjimo pareigomis, o ne bendru vandens lygio reikalavimu. Nurodykite, ar taškas yra įmontuotame vamzdyje, slėgio mažinimo išleidimo angoje, požeminio vandens stebėjimo taške ar atviroje hidrologinėje vietoje. Pridėkite numatomą diapazoną, ryšio metodą, galios apribojimus, registravimo intervalą, aliarmo delsą, prieigą prie priežiūros ir reikalingą integraciją su esama programine įranga arba registratoriais.

Tada paprašykite tiekėjo susieti šias sąlygas su prietaiso tipu, lauko priedais ir priėmimo bandymais. Rimta peržiūra turėtų apimti skiriamąją gebą, tikslumą, atsparumą vandeniui, darbo temperatūrą, perkrovos toleranciją, ryšio formatą ir ilgalaikės priežiūros planą. Ji taip pat turėtų apibrėžti, kurie rodmenys naudojami pavojaus signalams, o kurie išsaugomi daugiausia tendencijoms interpretuoti.

Jei lyginate „Kingmach“ įrangą, prasminga peržiūrėti JMYC-67 seriją kartu su su užtvanka susijusia papildoma technine įranga, tokia kaip pjezometras, gavimo modulis ir stebėjimo platforma , tada dalyvaukite techninėje ir komercinėje diskusijoje per citatos kanalą. Dėl to RFQ yra susietas su visa įspėjimo grandine, o ne su vienu komponentu.

RFQ elementas	Kodėl tai svarbu
Stebėjimo taško tipas	Patvirtina, ar tiekėjas atitinka vamzdžių montavimą, nuotėkio slėgį, rezervuaro lygį ar nuotolinį hidrologinį darbą
Signalo ir maitinimo planas	Nustato, ar RS485 arba įtaisytasis 4G yra tinkamesnis ir ar baterijos planavimas yra realus
Signalizacijos logika	Apsaugo nuo perdavimo, kai yra neapdorotų rodmenų, bet nesusitarta dėl tinkamos slenkstinės struktūros
Prieiga prie priežiūros	Formuoja kabelių nukreipimą, korpuso poreikius, akumuliatoriaus naudojimo intervalą ir atsarginių dalių planavimą
Platformos integravimas	Sumažina perspėjančių duomenų, kurie niekada nepasiekia įspėjimo skydelio, riziką

Suplanuokite įspėjimo grandinę prieš įdiegdami pirmąjį jutiklį

Jei jūsų užtvankos ar rezervuaro projektui reikalingas slėgio skirtumo vandens lygio stebėjimas, pradėkite nuo stebėjimo taško išdėstymo, duomenų kelio ir aliarmo taisyklių kartu. Tai leidžia lengviau palyginti JMYC-67 serijos instrumentus, susijusį pjezometrą ir įsigijimo aparatūrą bei platformos integravimo reikalavimus viename pokalbyje.

DUK

Ar slėgio skirtumo vandens lygio jutiklį galima naudoti tiek rezervuaro lygiui, tiek vidinės užtvankos stebėjimui?

Taip, jei diegimo būdas ir diapazonas atitinka stebėjimo tašką. Kingmach paskelbtoje medžiagoje aprašomas naudojimas rezervuarų ir užtvankų vandens lygio stebėjimui, požeminio vandens stebėjimui ir įterptųjų vamzdžių įrengimams. Pirkėjai, nustatydami slenksčius, vis tiek turėtų atskirti atviro vandens stebėjimą nuo vidinio prasisunkimo ar porų slėgio užduočių.

Kuo skiriasi laidinis modelis nuo integruoto belaidžio modelio?

Laidinis modelis tinka RS485 pagrįstai kolekcijai. Integruotas JMYC-67XXAWL prideda 4G ryšį ir vidinę baterijos energiją, kuri gali sumažinti lauko aparatinę įrangą nuotoliniuose taškuose. Geresnis pritaikymas priklauso nuo svetainės galios, ryšių ir priežiūros sąlygų.

Ar pakanka milimetro lygio rodmenų, kad būtų automatiškai sukurti pavojaus signalai?

Vien ryžto neužtenka. Įspėjimo kokybė taip pat priklauso nuo įrengimo kokybės, slenksčio konstrukcijos, mėginių ėmimo intervalo, trūkstamų duomenų tvarkymo ir palyginimo su netoliese esančiais kanalais, pvz., prasiskverbimu, krituliais ar poslinkiais. Puikios raiškos jutikliui vis tiek reikia disciplinuotų taisyklių.

Kaip dažnai užtvankos vandens lygio stebėjimo punktas turėtų pranešti duomenis?

Tai priklauso nuo rizikos lygio, numatomo pokyčių greičio ir galios strategijos. Integruotuose JMYC-67XXAWL gaminio duomenyse baterijos veikimo laikas keičiasi atsižvelgiant į mėginių ėmimo intervalą. Greitesnis ataskaitų teikimas pagerina atsako laiką, bet padidina ryšio ir energijos poreikį, todėl intervalas turėtų būti suderintas su svetainės perspėjimo tikslais.

Ko pirkėjai turėtų paklausti paleidimo metu?

Paprašykite diegimo įrašų, ryšio patikrinimų, pradinių rodmenų, pakartojamumo patikrų, slenksčio nustatymo pastabų ir aiškaus jutiklio aliarmų, ryšio nutrūkimo ir priežiūros priminimų skirtumo. Dėl šių elementų vėlesnės įspėjimo apžvalgos tampa daug patikimesnės.
