Kas yra vibruojančios vielos deformacijos matuoklis? Privalumai, naudojimo būdai ir apribojimai

Įsivaizduokite tilto inžinierių, sėdintį biure ir žiūrintį, kaip struktūriniai duomenys gaunami iš jutiklių, įmontuotų giliai betoninėse prieplaukose daugiau nei prieš dešimtmetį. Rodmenys vis dar tikslūs, o signalas vis dar stabilus. Toks ilgalaikio patikimumo lygis nėra laimingas atsitiktinumas. Tai yra tinkamos darbo technologijos pasirinkimo rezultatas.

Šios ištvermės darbinis arkliukas yra vibruojantis vielos įtempio matuoklis. Šis jutiklis nuolat pralenkė konkuruojančias technologijas sudėtingose ​​​​aplinkose. Šiame straipsnyje bus tiksliai paaiškinta, kaip veikia vibruojančios vielos įtempio matuoklis, įvertinami pagrindiniai jo pranašumai ir nuoširdūs apribojimai bei bus lengviau pritaikyti tinkamą jutiklio tipą kitam projektui.

Kas yra vibruojančios vielos deformacijos matuoklis?

Norėdami suprasti jutiklį, pirmiausia turime apibrėžti, ką jis matuoja. Civilinėje ir geotechninėje inžinerijoje „įtempimas“ reiškia nedidelę deformaciją, kurią patiria medžiaga, veikiama įtempių ar apkrovų. Išmatuoti šią įtampą labai svarbu. Jis praneša inžinieriams, jei tiltas per daug lenkiasi, ar užtvanka stoja netolygiai arba tunelio apmušalas patiria pavojingą slėgį.

Vibracinės vielos (VW) deformacijos matuoklis matuoja šią deformaciją, naudodamas nepaprastai paprastą veikimo principą. Matuoklio korpuso viduje yra įtempta plieninė viela. Kai elektros impulsas sužadina šį laidą, jis rezonuoja tam tikru dažniu, kuris yra tiesiogiai proporcingas jo įtempimui. Kai konstrukcinė medžiaga aplink matuoklį deformuojasi, ji ištempia arba suspaudžia matuoklio korpusą, pakeisdama vidinio laido įtempimą ir jo rezonansinį dažnį. Tada šis dažnio poslinkis paverčiamas tiksliu deformacijos rodmu.

Šis dažniu pagrįstas signalas yra labai tvirtas. Skirtingai nuo tradicinių varžinių (folijinių) deformacijų matuoklių, kurie priklauso nuo įtampos pokyčių, kurie gali susilpnėti per atstumą, vibruojantis laido signalas sklinda be vargo ilgais kabeliais. Dėl to VW matuoklis yra geriausias struktūrinės būklės stebėjimo jutiklis atšiaurioms aplinkoms ir daugiamečiams diegimams.

Kad atitiktų skirtingus konstrukcijos scenarijus, šie jutikliai paprastai būna trijų pagrindinių konfigūracijų: montuojami ant paviršiaus, įmontuojami ir suvirinami ant paviršiaus.

Vibruojančių vielinių deformacijų matuoklių tipai

Tinkamo matuoklio tipo pasirinkimas visiškai priklauso nuo jūsų projekto etapo ir naudojamų medžiagų.

Paviršiaus modelis: Baigę statybą, inžinieriai šiuos matuoklius pritvirtina varžtais arba epoksidine danga tiesiai prie betono, plieno ar medinių paviršių. Jie yra puikus pasirinkimas stebint po statybų arba atliekant modernizavimo projektus. Puikus pavyzdys yra JMZX-212HAT/HB išmanusis vibruojančios vielos tempimo matuoklis , kuris siūlo didelį tikslumą esamai infrastruktūrai.

Įdėjimo modelis: Darbuotojai šiuos matuoklius lieja tiesiai į šviežią betoną. Jutiklis visam laikui tampa konstrukcijos dalimi. Jie idealiai tinka užtvankų, polių pamatų ir masinio betono liejimo stebėjimui.

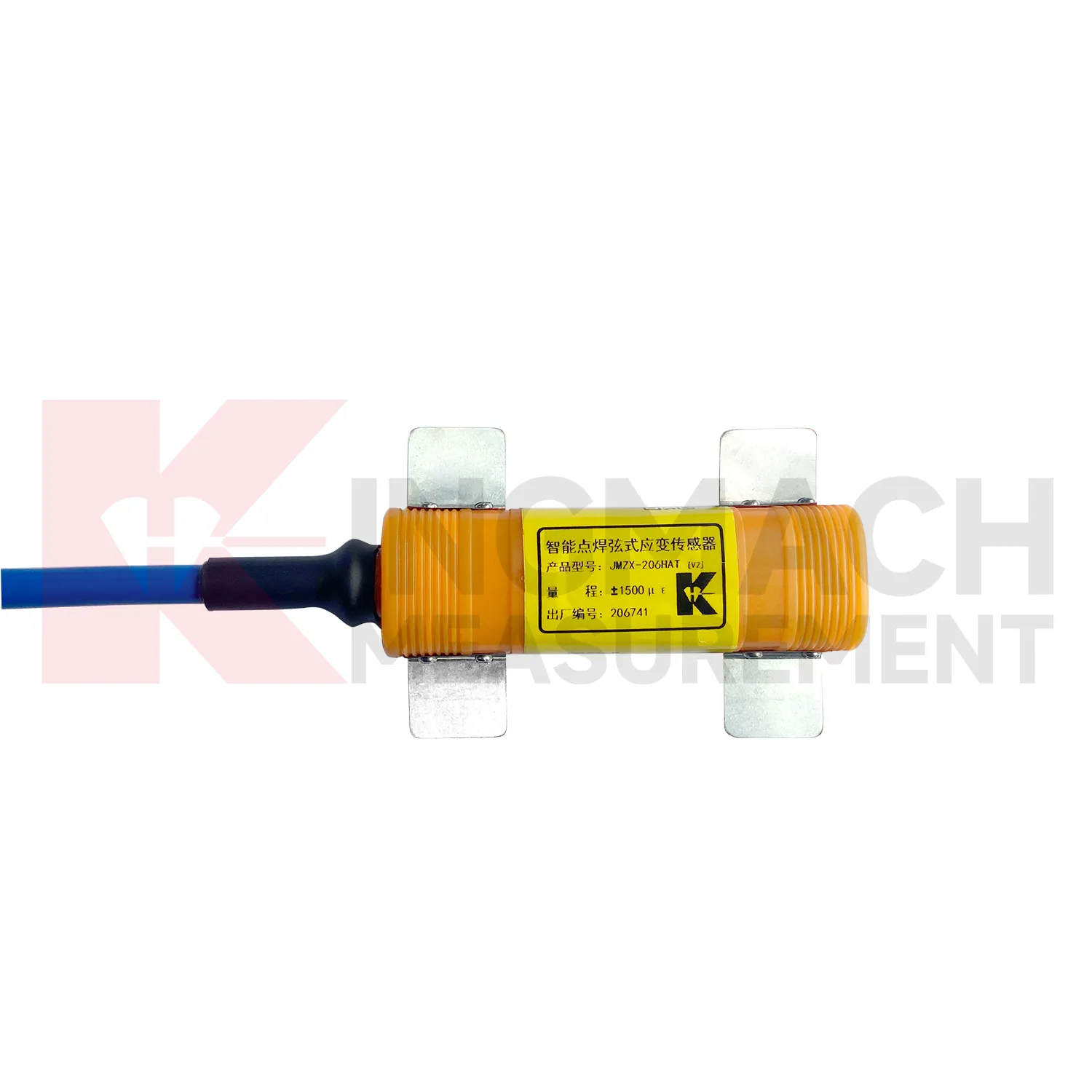

Suvirintas paviršius modelis: Technikai juos suvirina tiesiai prie plieninių elementų, tokių kaip tiltų sijos, plieniniai poliai ir vėjo bokštų flanšai. Suvirinta jungtis daug geriau atlaiko vibraciją ir ciklinę apkrovą nei lipnios jungtys.

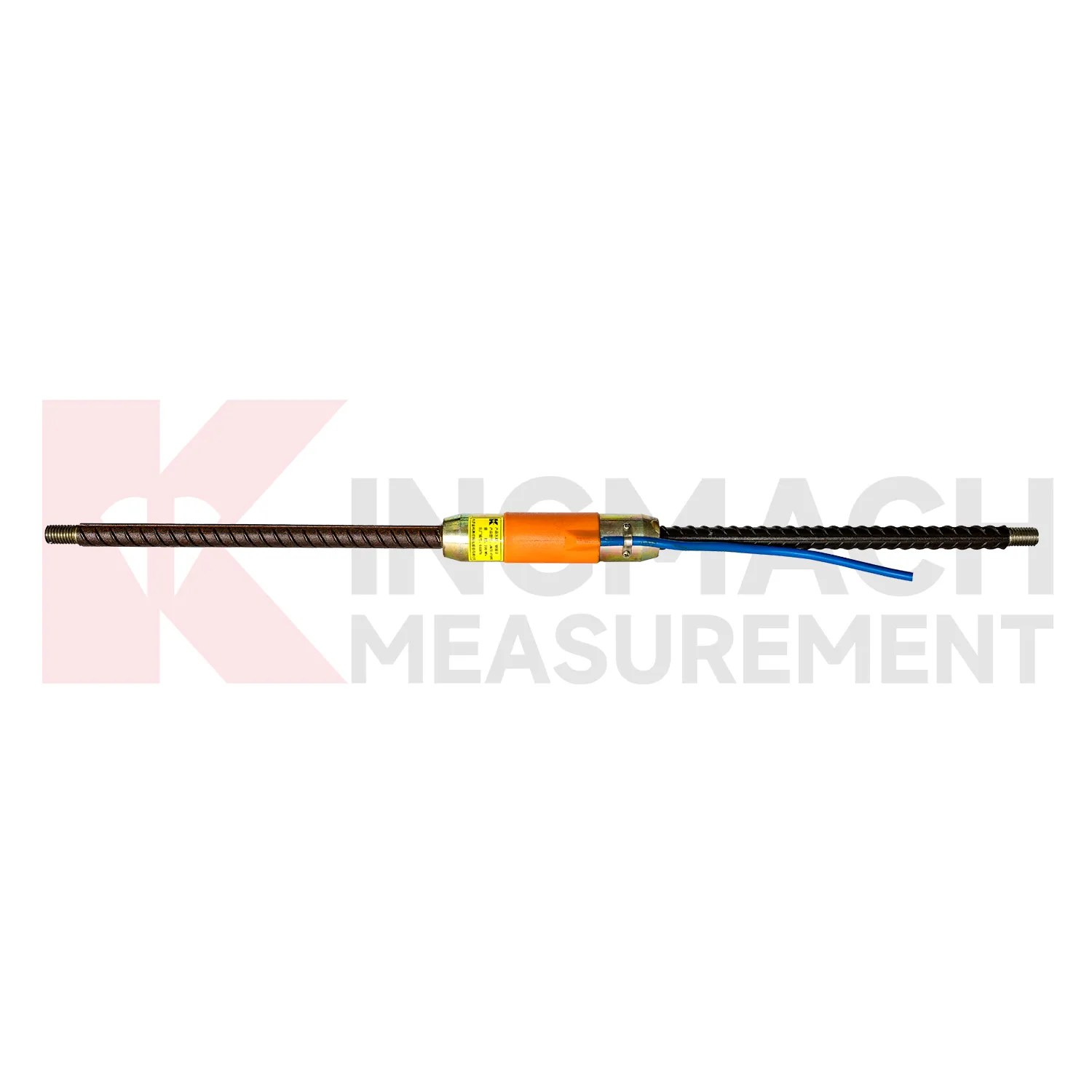

Armatūros įtempimo matuokliai: Statybos brigados šiuos tuščiavidurius vamzdinius jutiklius įtaiso vienoje linijoje su armatūros strypais. Jie tiesiogiai matuoja ašinę armatūros strypo jėgą, kuri yra labai svarbi norint suprasti polių, atraminių sienelių ir tunelio apmušalų būklę.

Greito pasirinkimo vadovas

Projekto etapas / medžiaga	Rekomenduojamas matuoklio tipas	Bendra taikymas
Esamas betonas arba mediena	Paviršinis montavimas	Remontas, istorinių pastatų stebėjimas
Šviežias betono liejimas	Įterpimas	Užtvankos, pamatai, atraminės sienelės
Esamos plieninės konstrukcijos	Suvirintas paviršius	Tiltai, vėjo jėgainių bokštai, plieniniai poliai
Gelžbetoninės konstrukcijos	Armatūros įtempimo matuoklis	Atraminiai poliai, tunelių apmušalai

Pagrindiniai VW matuoklių privalumai

Inžinieriai pasirenka vibruojančių laidų jutiklius kaip pagrindinį įrankį, skirtą ilgalaikiam konstrukcijų vientisumui stebėti, nes ši technologija suteikia nuolatines stebėjimo galimybes. Pagrindiniai pranašumai apima:

Išskirtinis ilgalaikis stabilumas: VW matuoklio dažnio išvestis išlaiko visišką stabilumą, nes jo veikimui nedaro įtakos kabelio varžos pokyčiai, jungties drėgmės įsiskverbimas ir maitinimo įtampos svyravimai. Šios problemos dažnai vargina varžinius matuoklius, tačiau VW jutikliai išlieka stabilūs dešimtmečius.

Stiprus EMI/RFI imunitetas: Statybvietėse sukuriama elektriškai triukšminga aplinka. Dyzeliniai generatoriai ir suvirinimo įranga kartu su elektros linijomis sukelia trikdžius. Dažnio srities signalai gali lengvai pereiti per šias aplinkas, todėl nereikia brangių ir sunkių kabelių ekranavimo sistemų.

Ilgas kabelis: VW jutikliai išlaiko signalo kokybę, kai jie veikia su 1000 metrų kabeliu, kuris tęsiasi už šio atstumo. Tai leidžia inžinieriams nukreipti visus duomenis atgal į vieną centralizuotą duomenų kaupiklį didelėse užtvankos ar tunelio vietose.

Platus darbinės temperatūros diapazonas: Jutikliai veikia esant ekstremalioms temperatūrų sritims, nuo žemiau nulio esančių Alpių regionų iki atogrąžų infrastruktūros statybų aikštelių, todėl juos galima naudoti kaip standartinę geotechninių įrenginių stebėjimo sistemą visame pasaulyje.

Integruoti termistoriai: Daugumoje šiuolaikinių VW matuoklių yra vidinis termistorius, kuris veikia kaip įmontuotas termistorius. Sistema naudoja vieną kabelį temperatūros duomenims pateikti, o tai leidžia automatiškai reguliuoti temperatūrą ir pagerinti surinktų duomenų kokybę.

Skaitmeniniai ir išmanieji variantai: Šiuolaikiniai išmanieji modeliai naudoja HAT ir HB priesagas, kad parodytų savo gebėjimą sujungti tradicines sistemas su šiuolaikinėmis Industrial 4.0 operacijomis. Įrenginiai siūlo RS-485 išvesties funkcionalumą kartu su įmontuotomis duomenų saugojimo galimybėmis ir sklandžiu ryšiu su dabartine IoT duomenų registravimo įranga ir SCADA sistemomis.

Vibruojančių vielinių deformacijų matuoklių projektas

Vibruojantys vielos tempimo matuokliai veikia kaip šiuolaikinės infrastruktūros nervų sistema. Jie teikia svarbius duomenis apie įvairius civilinės inžinerijos projektus.

Tiltas ir viadukas: Inžinieriai naudoja paviršinio montavimo ir suvirintus matuoklius, kad stebėtų sijų lenkimą, guolių apkrovas ir šiluminį plėtimąsi projektuose, kuriems reikia ypatingo dėmesio tiek ilgo tarpatramio konstrukcijoms, tiek intensyvaus eismo sistemoms.

Užtvankos ir hidraulinės konstrukcijos: Specialūs įterpimo matuokliai, kuriuos inžinieriai įdeda į masines betonines konstrukcijas, stebi tris pagrindinius valkšnumo ir nusėdimo bei porų slėgio sąveikos procesus nuo pat pradžių iki konstrukcijos eksploatavimo pabaigos, kuri trunka kelis dešimtmečius.

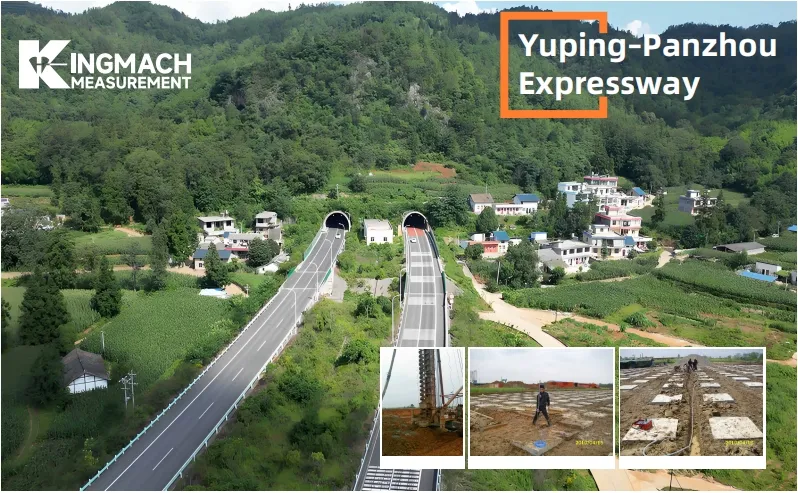

Tuneliai ir požeminiai darbai: Matuokliai, kuriuos inžinieriai montuoja ant tunelio apmušalų ir uolienų varžtų, padeda stebėti konvergenciją, kuri atsiranda dėl perkrovos slėgio. Sistema iš anksto įspėja inžinierių komandas apie struktūrinius poslinkius, kurie įvyksta dar nepastebėjus matomų įtrūkimų.

Aukšti pastatai ir pamatai: Armatūros strypų įtempimo matuokliai ir įtaisymo matuokliai giliuose pamatuose patvirtina projektuojant padarytas apkrovos perdavimo prielaidas. Jie panaikina atotrūkį tarp geotechninių prognozių ir statybos realybės.

Vėjo turbinų bokštai: Paviršiuje suvirinti matuokliai, pritvirtinti prie bokšto flanšų, stebi vėjo jėgainių bokštų nuovargio sujungimus vėjo apkrovos metu. Šios plėtros svarba išaugo, nes sausumoje ir jūroje vėjo jėgainės plečiasi visame pasaulyje.

Atraminės sienos ir šlaitai: Paskirstytos matuoklio matricos stebi žemės masės judėjimą, o savo matavimo galimybėmis seka laipsniško gedimo procesą. Surinkta informacija priskiriama esminių duomenų kategorijai, kuri saugo geležinkelio ir greitkelių krantinių projektus nuo galimų pavojų.

Apribojimai ir sąžiningi kompromisai

Nė vienas jutiklis nėra tobulas kiekvienai programai. Suprasdami VW deformacijų matuoklių apribojimus, galite pasirinkti tinkamą įrankį darbui.

Netinka dinaminiams matavimams: VW matuokliai matuoja kvazistatinę deformaciją, nes aptinka tik lėtai besikeičiančius judesius. Norėdami stebėti aukšto dažnio virpesius, viršijančius 1–2 Hz, turite naudoti akselerometrus arba varžinius folijos matuoklius.

Didesnė vieneto kaina: Tikslus gamybos procesas kartu su vidiniais elektroniniais VW matuoklio komponentais lemia didesnes sąnaudas, palyginti su paprastais folijos matuokliais. Išlaidos tampa pateisinamos, kai naudojamos nuolatiniams įrengimams, tačiau jos lieka nereikalingos laikiniems laboratoriniams eksperimentams.

Reikalinga suderinama skaitymo įranga: VW signalams reikalingi specialūs nuskaitymo įrenginiai arba duomenų kaupikliai, kurie atitiktų jų dažnio reikalavimus. Planavimo proceso pradžioje pirkimų komandos turi patikrinti biudžeto apribojimus ir suderinamumo poreikius.

Įdėjimo matuokliai nėra atkuriami: Įtvirtinimo matuoklis tampa nuolatinis po jo sumontavimo į betoną. Sistemoje yra nuolatinių diegimo klaidų, nes jų negalima ištaisyti. Sistemą reikia kalibruoti gamykloje kartu su profesionaliu montavimu, nes šie du elementai garantuoja tinkamą sistemos veikimą.

Ekstremalus ilgalaikis kalibravimo poslinkis: Nors VW jutikliai yra ypač stabilūs, jie gali patirti nedidelį kalibravimo poslinkį per ekstremalias kelių dešimtmečių atkarpas. Inžinieriai turėtų peržiūrėti paskelbtas dreifo specifikacijas projektams, kurie trunka ilgiau nei 20–30 metų be planuojamos perkalibravimo prieigos.

VW prieš kitas jutiklių technologijas

Kaip vibruojantis vielos įtempio matuoklis skiriasi nuo alternatyvių konstrukcinių sveikatos stebėjimo jutiklių?

VW prieš varžinius (folijos) matuoklius: VW matuokliai lengvai laimi dėl ilgų kabelių ir ilgesnio laiko tarpo tikslumo. Folijos matuokliai laimi dėl mažesnės pradinės kainos ir aukšto dažnio dinaminio atsako.

VW prieš šviesolaidinius (FBG) matuoklius: FBG jutikliai pasižymi paskirstytu jutimu išilgai vieno ištisinio pluošto ir siūlo itin ilgų nuotolių perdavimą. VW jutikliai laimi dėl bendrų sąnaudų, ekosistemos brandumo ir lengvo skaitymo įrangos pakeitimo.

VW vs MEMS jutikliai: MEMS (mikroelektromechaninės sistemos) puikiai tinka aukšto dažnio dinamiškoms programoms. VW technologija išlieka geriausiu statinio ir beveik statinio nuolatinio stebėjimo pasirinkimu.

Technologijų palyginimo lentelė

Jutiklio tipas	Geriausias naudojimo dėklas	Ilgalaikis stabilumas	Įprasta infrastruktūra
Vibruojanti viela	Lėtas, statinės deformacijos stebėjimas	Puikus (dešimtmečiai)	Užtvankos, tuneliai, pamatai, sunkios civilinės
Atspari (folija)	Aukšto dažnio dinaminis bandymas	Prastas iki vidutinio	Laboratoriniai tyrimai, trumpalaikė diagnostika
Šviesolaidis (FBG)	Didelio tankio paskirstytos matricos	Puikiai	Vamzdynai, didžiuliai ištisiniai tarpatramiai
MEMS	Dinaminis vibracijos ir pakreipimo stebėjimas	Gerai	Seisminis stebėjimas, aktyvi tilto dinamika

Diegimo geriausia praktika

Norint išnaudoti visas civilinės inžinerijos jutiklio galimybes, reikia kruopštaus montavimo.

Paviršinis montavimas: Būtinas tinkamas paviršiaus paruošimas. Šlifuokite paviršių lygiai ir kruopščiai nuriebalinkite. Įsitikinkite, kad matuoklis tinkamai nukreiptas į pagrindinę įtempių ašį, ir uždėkite fizinius dangčius, kad apsaugotumėte jutiklį nuo statybų eismo.

Įterpimas: Saugiai pastatykite matuoklį armatūros narve ir laikykitės griežtų betoninės dangos reikalavimų. Atsargiai nutieskite signalo laidus, kad liejant betoną jie nesusilenktų ar neplyštų. Prieš betonui sustingstant, visada atlikite pradinį nulio rodmenį.

Suvirintas paviršius: Griežtai laikykitės suvirinimo kokybės reikalavimų. Prieš nustatydami pradinį pradinį rodmenį, leiskite metalui susilpninti įtempį po suvirinimo ir užbaigti jo aušinimo fazę.

Universalūs patarimai: Visada įrašykite pradinius rodmenis iškart po montavimo. Temperatūros kompensavimui naudokite įmontuotą termistorių. Galiausiai nustatykite aiškų kelių jutiklių masyvų kabelių ženklinimo protokolą, kad išvengtumėte painiavos duomenų kaupiklio terminale.

Kaip nurodyti ir gauti savo matuoklį

Kai būsite pasiruošę įsigyti vibruojančio laido įtempio matuoklį, sutelkite dėmesį į detales. Sukurkite griežtą specifikacijų kontrolinį sąrašą, kuriame būtų nurodytas reikiamas matavimo diapazonas (matuojamas mikroįtempimu arba $\mu\varepsilon$), matuoklio ilgis, darbinės temperatūros langas, pageidaujamas išvesties tipas (analoginis ir RS-485 skaitmeninis), kabelio ilgis ir IP reitingas.

Kalbėdami su tiekėjais užduokite teisingus klausimus. Prašyti pavyzdžių kalibravimo sertifikatų. Paklauskite apie cross-ta3245lk imunitetą, jei diegiate dideles kelių jutiklių matricas. Patikrinkite, ar jų jutikliai iš esmės suderinami su jūsų pageidaujamu duomenų kaupiklio prekės ženklu, ir patvirtinkite didelių komercinių kiekių pristatymo terminus.

Projektams, kuriems reikalingas didelio tikslumo paviršiaus stebėjimas, JMZX-212 serija siūlo puikų patvarumo ir skaitmeninės integracijos balansą, atitinkantį griežtus tarptautinius infrastruktūros standartus.

Išvada

Vibruojantis vielos įtempio matuoklis užsitarnauja savo vietą ilgalaikiame konstrukcijų stebėjime ne dėl ryškios naujovės, o dėl įrodyto patikimumo. Jis matuoja pokyčius per tvirtus dažnio signalus, siūlydamas išskirtinį stabilumą, stiprų atsparumą trukdžiams ir sklandų duomenų perdavimą didžiulėse statybvietėse. Nors jie nėra skirti dinamiškam, didelio greičio smūgio bandymui, jų kvazistatinis veikimas yra neprilygstamas. Tai kokybė, kuri yra svarbiausia, kai tikimasi, kad šie jutikliai saugiai išgyvens juos įrengusias statybininkų brigadas.

Pasiruošę įrengti kitą projektą? Kviečiame pateikti savo projekto specifikacijas mūsų inžinierių komandai, kad palaikytume pagal asmeninį jutiklių pasirinkimą. Susisiekite su mumis šiandien, jei norite pateikti pasiūlymą arba atsisiųsti išsamius gaminio duomenų lapus.

DUK

1. Kiek tikslus yra vibruojančios vielos įtempio matuoklis?

Teisingai sumontuotas ir temperatūros kompensavimas naudojant įmontuotą termistorių, aukštos kokybės VW deformacijos matuoklis paprastai siūlo nuo $\pm0,1\%$ iki $\pm0,5\%$ visos skalės tikslumą, todėl jis yra labai patikimas atliekant struktūrinės būklės stebėjimą.

2. Ar VW matuokliai gali veikti panardinant?

Taip. Įtaisyti ir ant paviršiaus montuojami VW matuokliai reguliariai užsandarinami su aukštu IP reitingu (dažnai IP68). Tai leidžia jiems nuolat veikti panardintoms į vandenį, o tai būtina užtvankos ir giluminio pamato projektams.

3. Kokia yra tipinė įtaisytųjų deformacijų matuoklio naudojimo trukmė?

Kadangi vidinė plieninė viela yra hermetiškai uždaryta ir apsaugota nuo išorinės oksidacijos, įtaisytasis VW deformacijos matuoklis gali lengvai tiksliai veikti 25–50 metų, dažnai tarnaudamas visą projektinį pagrindinės konstrukcijos eksploatavimo laiką.

4. Ar man reikia specialios įrangos duomenims nuskaityti?

Taip. Kadangi VW matuokliai išveda dažnio signalą, o ne paprastą įtampą, turite naudoti specialų vibruojančio laido nuskaitymo įrenginį arba duomenų kaupiklį, specialiai sukonfigūruotą su vibruojančio laido sąsajos moduliu.

5. Ar galima pataisyti nutrūkusį kabelį ant įmontuoto matuoklio?

Jei kabelis yra nutrauktas už betoninės konstrukcijos ribų, jį galima sujungti naudojant tinkamas vandeniui atsparias jungiamąsias dėžes. Tačiau, jei kabelis nutrūksta giliai betono pilyje šalia jutiklio korpuso, matuoklis visam laikui prarandamas. Tai pabrėžia, kad statybos metu reikia kruopščiai nutiesti kabelius.
