Vibruojantys vielos tempimo matuokliai tiltų, tunelių ir užtvankų stebėjimui: visas atrankos vadovas

Pasaulinė statybų pramonė patiria didžiulį didelio masto investicijų į infrastruktūrą bangą. Vyriausybės ir privatūs kūrėjai visame pasaulyje finansuoja didelius tiltus, tunelius, hidroelektrinių užtvankas ir dideles vėjo energijos struktūras. Todėl patikimų, ilgalaikių struktūrinių sveikatos stebėjimo (SHM) sistemų paklausa niekada nebuvo didesnė. Šiose svarbiose saugos sistemose įtempio matuokliai veikia kaip pagrindinis duomenų šaltinis. Turite suprasti, kad klaidingas jutiklio pasirinkimas kainuoja daug daugiau nei pats fizinis įrenginys. Neteisingas pasirinkimas paverčia iškreiptus įtempių skaičiavimus, atitolina saugos sprendimus ir galiausiai padidina ilgalaikes priežiūros išlaidas.

Todėl įtempio matuoklio pasirinkimas yra kritinis inžinerinis sprendimas, o ne paprastas prekių pirkimas. Kiekvienas projekto inžinierius, prieš nurodydamas jutiklį, turi atsakyti į tris pagrindinius klausimus. Pirma, kas yra pagrindinė medžiaga? Antra, koks yra dabartinis diegimo etapas? Galiausiai, kokie yra aplinkos apribojimai? Šiame išsamiame vadove sužinosite apie įvairius matuoklių tipus, svarbiausius atrankos kriterijus, taikomųjų programų derinimą ir jutiklių integravimą į visą SHM sistemą.

Dėl ko vibracinės vielos technologija yra pasaulinis ilgalaikio deformacijų stebėjimo standartas

Kad galėtumėte protingai nurodyti jutiklį, turite gerai išmanyti, kaip veikia įvairios stebėjimo technologijos. Vibracinės vielos (VW) technologija šiuo metu yra pasaulinis ilgalaikio infrastruktūros stebėjimo standartas. Vibracinės vielos principas remiasi įtempta plienine viela, kuri yra sužadinama impulsinio sužadinimo rite. Natūralus šios vibracijos dažnis tiesiogiai atitinka laido įtempimą.

Šis dažnio išėjimas suteikia išskirtinių pranašumų civilinės inžinerijos projektams. VW jutikliai pasižymi dideliu atsparumu elektromagnetiniams trikdžiams ir pasižymi labai stabiliu ilgalaikiu dreifu. Be to, šie jutikliai gali perduoti signalus kilometrais kabelio be jokių iškraipymų ar signalo praradimo.

Daugumoje struktūrinių sveikatos stebėjimo projektų jutikliai veikia didelius šilumos ciklus lauke. Todėl šiuolaikiniai VW deformacijos matuokliai turi įmontuotą termistorių, skirtą integruotam temperatūros jutimui. Šis papildymas leidžia stebėjimo programinei įrangai pritaikyti automatines temperatūros korekcijas įtempimo rodmenims. Šį tvirtą veikimą galite palyginti su tradiciniais varžiniais folijos matuokliais. Folijos matuokliai puikiai tinka laboratoriniams nustatymams ir trumpalaikiams bandymams. Tačiau folijos matuokliai išlieka labai jautrūs drėgmei, nuliniam dreifui ir priklausomybei nuo stiprintuvo ilgo kabelio eigos metu. „Kingmach“ dar labiau paaukština šį standartą savo išmaniąja VW serija (HAT ir HB variantai). Šie pažangūs modeliai papildo skaitmeninio adresavimo galimybes, kurios leidžia inžinieriams valdyti kelių jutiklių magistralės tinklus naudojant vieną duomenų kaupiklį.

Trys pirminiai deformacijų matuoklių tipai – ir kada kiekvieną naudoti

Inžinieriai dažnai klausia, kokį deformacijos matuoklį jie turėtų naudoti savo konkrečiam projektui. Atsakymas reikalauja struktūrinio palyginimo, pagrįsto diegimo metodu ir pagrindinio kompiuterio struktūra. Šiuos jutiklius galite suskirstyti į keturis pagrindinius diegimo tipus.

Ant paviršiaus montuojamas deformacijos matuoklis (JMZX-212HAT / HB)

Technikai ant paviršiaus montuojamus tempimo matuoklius tvirtina varžtais arba klijuoja tiesiai prie esamų betoninių ar plieninių paviršių. Šį modelį turėtumėte pasirinkti stebėjimui po statybos, konstrukcijų modifikavimui ir dinaminės apkrovos bandymams. Šis matuoklis taip pat puikiai tinka, kai neįmanoma gręžti arba įlieti į pagrindinę konstrukciją. JMZX-212 serija siūlo standartinį ±2500 με matavimo diapazoną su 0,1 με skiriamąja geba. Visiškai sandarus nerūdijančio plieno korpusas užtikrina atsparumą vandeniui iki 150 metrų vandens gylio.

Įterpiamasis deformacijos matuoklis (JMZX-215HA / 215HAT / HB)

Statybų komandos įdeda įtempimo matuoklius tiesiai į šviežią betoną arba įkasa į konstrukcines užpildymo medžiagas. Tai yra standartinis pasirinkimas naujiems statybos projektams, įskaitant tiltus, užtvankas, tunelius, atramines sienas ir pamatų plokštes. Įtvirtinamiesiems jutikliams nereikia pagrindinės medžiagos atsparumo šlyčiai, todėl montavimo procesas yra ypač greitas ir patikimas.

Paviršiuje suvirintas deformacijos matuoklis (JMZX-206HAT)

Suvirintojai paviršiumi suvirintus deformacijos matuoklius tvirtina tiesiai prie konstrukcinių plieninių elementų, pvz., sijų, lakštinių polių ir vamzdinių polių. Suvirinimas užtikrina labai nuoseklią mechaninę jungtį ant pliko plieno, nepasikliaujant cheminiais klijais. Dėl šio patvarumo suvirinti matuokliai yra tinkamiausia parinktis jūrinėms ir požeminėms plieninėms konstrukcijoms, kuriose epoksidinis sukibimas laikui bėgant gali pablogėti.

Armatūros strypo įtempimo matuoklis (JMZX-4XXHAT / HB)

Rangovai sujungia armatūros įtempimo matuoklius tiesiai į plieninį armatūros narvą betoninėse konstrukcijose. Šie jutikliai matuoja armatūros pailgėjimą ir suspaudimą, kad įvertintų, kaip apkrovos perduodamos per kolonas, sijas ir gilius polius. Šios priemonės yra labai svarbios aukštybinių pastatų statybai, pamatų duobių saugai ir metro infrastruktūrai.

Matuoklio tipas	Geriausia pagrindinio kompiuterio medžiaga	Diegimo etapas	Tipiškas taikymas
Montuojamas ant paviršiaus	Esamas betonas / plienas	Po statybų	Modernizavimas ir apkrovos bandymas
Įterpimas	Šviežias Betonas	Nauja statyba	Tiltų paklotai ir užtvankų sienos
Suvirintas paviršiumi	Bare Steel nariai	Naujas / Po statybos	Plieninės sijos ir poliai
Armatūros įtempimo matuoklis	Armatūrinis plienas (armatūra)	Nauja statyba	Pamatų duobės ir aukštaūgiai

Penki techniniai parametrai, kurie turėtų paskatinti jūsų galutinę specifikaciją

Pasirinkę tinkamą įrengimo tipą, turite įvertinti tikslias technines specifikacijas. Penki pagrindiniai parametrai turėtų lemti jūsų galutinį sprendimą dėl pirkimo.

Matavimo diapazonas ir skiriamoji geba: Standartinis ±2500 με matavimo diapazonas tinkamai apima daugumą civilinės inžinerijos programų. Tačiau jums taip pat reikia didelio jautrumo. Didelės skiriamosios gebos 0,1 με išvestis užtikrina, kad jutiklis fiksuotų mikrodeformacijas iš anksto įtemptuose betono ir plieno elementuose esant normalioms eksploatacinėms apkrovoms.

Tikslumo klasė: 0,5 % tikslumo įvertinimas FS (visa skalė) veikia kaip infrastruktūros lygio stebėjimo etalonas. Didelis tikslumas išlieka labai svarbus, kai apskaičiuojate tikrąjį konstrukcinį įtempį pagal išmatuotą deformaciją, naudojant medžiagos elastingumo modulį. Visada turėtumėte patikrinti, ar laikomasi pripažintų sertifikavimo standartų, pvz., GB/T 13606-2007 arba DL/T 1044-2022.

Atsparus vandeniui įvertinimas ir aplinkos apsauga: Daugelis projektų vykdomi atšiaurioje aplinkoje. Būtinas visiškai sandarus nerūdijančio plieno korpusas, skirtas 150 metrų vandens gyliui. Tokio lygio apsauga reikalinga hidroelektrinių užtvankų paviršiams, potvynių zonų poliams ir labai drėgniems tuneliams kasti.

Darbinės temperatūros diapazonas: Civilinės konstrukcijos ištveria ekstremalias oro sąlygas. Integruotas termistorius turi veikti plačiu diapazonu nuo –40 °C iki +120 °C. Projektams, vykdomiems arktiniame klimate arba šalia pramoninių šilumos šaltinių, reikalingas šis šiluminis atsparumas. Be to, tiksli temperatūros korekcija apsaugo nuo klaidingų pavojaus signalų jūsų automatinėje stebėjimo sistemoje.

Signalo išvesties ir sistemos suderinamumas: Turite nuspręsti tarp standartinių VW dažnio išėjimų ir skaitmeninių išmaniųjų variantų (RS-485 / SDI-12). Išmanieji jutikliai leidžia prijungti kelių taškų magistralės laidus. Ši skaitmeninė architektūra gali sumažinti didelių kabelių išlaidas iki 60 % didelių jutiklių matricų. Praktiška pastaba: Kingmach nuskaitymo įrenginiai ir duomenų kaupikliai gamykloje yra suderinti su JMZX jutiklių serija, o tai visiškai pašalina sistemos integravimo riziką.

Papildykite deformacijų stebėjimą tuščiaviduriais apkrovos elementais, kad būtų galima visiškai sekti kabelio jėgą – sužinokite daugiau mūsų tuščiavidurių apkrovos elementų vadove → Tuščiaviduriai apkrovos elementai tilto kabeliui ir inkarų stebėjimui: pasirinkimo vadovas ir specifikacijos

Deformacijos matuoklių suderinimas su projekto tipu: nuo tilto stebėjimo iki geotechnikos

Tinkamo jutiklio suderinimas su konkrečia programa yra veiksmingos struktūros būklės stebėjimo bruožas. Įvairiose civilinės inžinerijos srityse reikalingi skirtingi matavimo metodai.

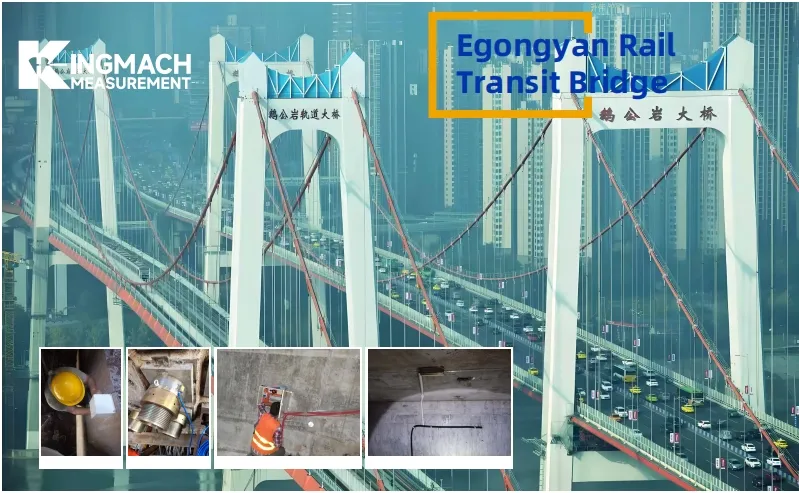

Tiltų stebėjimas: tiltų projektams reikalingas daugialypis požiūris. Inžinieriai įlieja įtaisymo matuoklius į betono denio dalis ir sujungia armatūros strypo įtempimo matuoklius ant plieninės armatūros, kad išmatuotų gyvosios apkrovos reakciją ir ilgalaikį betono šliaužimą. Tuo pačiu metu technikai naudoja paviršiumi suvirintus matuoklius ant pagrindinių plieninių sijų, kad galėtų stebėti vykstančius nuovargio ciklus.

Tunelių ir požeminės konstrukcijos: Požeminė aplinka kelia didelių iššūkių dėl didelės drėgmės ir korozinio požeminio vandens. Esant tokioms sąlygoms, reikalingi visiškai sandarūs, vandeniui atsparūs matuokliai. Be to, išmaniosios magistralės laidų naudojimas žymiai sumažina įrengimo sudėtingumą uždarose tunelio dalyse.

Hidroelektrinių užtvankos ir atraminės sienos: užtvankų stebėjimas labai priklauso nuo įterpimo jutiklių, įmestų giliai į betoninį korpusą. Vandeniui atsparūs korpusai lengvai atlaiko nuolatinį panardinimą esant dideliam vandens slėgiui. VW signalų perdavimo tolimojo atstumo galimybė leidžia inžinieriams sukurti masyvias jutiklių matricas per užtvankos paviršių neįrengiant tarpinių signalų kartotuvų.

Aukštybiniai pastatai ir pamatų duobės: saugumas kasinėjant mieste yra svarbiausias dalykas. Armatūros strypų įtempimo matuokliai, suvirinti ant kolonų narvų ir šlyties sienelių, pateikia realiojo laiko apkrovos pasiskirstymo duomenis, kai vyksta statybos etapai.

Šoniniai šlaitai ir geotechniniai projektai: šlaito stabilumui reikia nuolatinės priežiūros. Inžinieriai montuoja ant paviršiaus montuojamus arba įterptus matuoklius į šratinio betono pamušalus, kad galėtų stebėti paviršiaus deformaciją ir atraminių sienų įtempius.

Vėjo bokštų konstrukcijos: Vėjo turbinos ištveria didžiules ciklines apkrovas. Paviršiuje suvirinti matuokliai, pritvirtinti prie plieninių bokšto dalių, efektyviai stebi lenkimo nuovargį ir vėjo sukeltus dinaminius įtempimus.

Už jutiklio: kaip įtempimo matuokliai telpa į visą SHM duomenų sistemą

Į deformacijos matuoklį visada turėtumėte žiūrėti kaip į vieną didesnės technologinės ekosistemos dalį. Jutiklis tiesiog veikia kaip duomenų kilmės taškas. Būdingas matuoklio tikslumas yra svarbus tik tuo atveju, jei visa perdavimo grandinė išsaugo tuos duomenis nesukeldama elektrinio triukšmo ar signalo praradimo.

Instrumentų kabeliai vaidina didžiulį vaidmenį užtikrinant duomenų tikslumą. Turite naudoti ekranuotus, suderintos varžos kabelius, specialiai sukurtus vibruojančių laidų jutikliams. Aukštos kokybės kabeliai apsaugo nuo signalo pablogėjimo net perduodant daugiau nei 1000 metrų.

Tada turite apsvarstyti įsigijimo aparatinę įrangą. „Kingmach“ automatiniai duomenų kaupikliai ir nuskaitymo įrenginiai palaiko kelių kanalų apklausą. Jie leidžia inžinieriams sukonfigūruoti tikslius aliarmo slenksčius ir naudoti nuotolines telemetrijos parinktis, įskaitant 4G, WiFi ir LoRa tinklus.

Galiausiai, vizualizacijos programinė įranga neapdorotus dažnius paverčia realiomis įžvalgomis. Realaus laiko skaitmeniniuose prietaisų skydeliuose rodomos įtempimo tendencijos, pagal temperatūrą pakoreguotos įtampos vertės ir automatiniai įspėjimo lygiai. Ši integracija leidžia be priežiūros, 24 valandas per parą, 7 dienas per savaitę nuotoliniu būdu stebėti konstrukciją. Nurodę jutiklius, kabelius, registratorius ir programinę įrangą iš vieno tiekėjo pašalinsite ryšio protokolų neatitikimus ir drastiškai sumažinsite paleidimo laiką.

Į ką atkreipti dėmesį perkant deformacijos matuoklius iš tarptautinio tiekėjo

Pirkimų komandos, vertindamos tarptautinius struktūrinių sveikatos stebėjimo jutiklių tiekėjus, susiduria su unikaliais iššūkiais. Turite pažvelgti ne tik į paprastas gaminio specifikacijas ir įvertinti tiekėjo veikimo patikimumą.

Pirma, trečiųjų šalių sertifikatai yra labai svarbūs. Turėtumėte reikalauti, kad būtų atsekami kalibravimo įrašai ir būtų griežtai laikomasi pripažintų pramonės standartų. Patvirtinti produktai žymiai sumažina projekto patvirtinimo riziką. Antra, turite įvertinti pristatymo patikimumą. Idealus tiekėjas sandėlyje turi standartinius modelius, kad būtų galima greitai išsiųsti, tuo pat metu laikydamasis griežtų sutartinių pristatymo grafikų pagal individualius projekto masto užsakymus.

Trečia, visapusiškas aptarnavimas po pardavimo atskiria gerbiamus gamintojus nuo paprastų platintojų. Ieškokite tiekėjų, siūlančių visą parą veikiančią techninę karštąją liniją su greitu pradinio atsako laiku. Ši parama tampa neįkainojama, kai nuotoliniai projektai susiduria su netikėtomis duomenų anomalijais. Ketvirta, įvertinkite jų pritaikymo galimybes. Projektams, vykdomiems ekstremaliose klimato sąlygose arba uždarose erdvėse, dažnai reikia pritaikytų gabaritų ilgių, specializuotų korpuso medžiagų arba nestandartinių jungčių tipų. Galiausiai pasirinkus vieno šaltinio tiekėją, gaminantį jutiklius, kabelius, registratorius ir programinę įrangą pagal vieną vieningą kokybės valdymo sistemą, užtikrinama visapusiška atskaitomybė.

Teisingas pasirinkimas: greito sprendimo apibendrinimas ir jūsų kitas žingsnis

Tobulo deformacijos matuoklio pasirinkimas yra metodinis procesas. Turite išanalizuoti pagrindinę medžiagą, nustatyti diegimo etapą, patikrinti technines specifikacijas ir užtikrinti visišką sistemos suderinamumą. Geriausias deformacijos matuoklis retai būna pigiausias pasirinkimas arba tas, kurio laboratorinės specifikacijos yra įspūdingiausios. Vietoj to, tinkamas jutiklis yra tas, kuris puikiai tinka jūsų struktūrinei aplinkai ir ilgalaikei stebėjimo trukmei.

Ar nesate tikri, kuris jutiklio modelis tinka jūsų konkrečiam projektui? Reikia jutiklio rekomendacijos jūsų projektui? Pasidalykite savo reikalavimais – Kingmach inžinieriai atsakys per 24 valandas. 🔗 [ Užklauskite nemokamos projekto konsultacijos → ]

DUK

1. Koks pagrindinis skirtumas tarp paviršiuje montuojamų ir įmontuojamų deformacijų matuoklių?

Technikai ant esamų konstrukcijų išorės pritvirtina ant paviršiaus montuojamus matuoklius varžtais arba klijais. Ir atvirkščiai, naujojo statybos etapo metu statybininkų komandos lieja įterpimo matuoklius tiesiai į šlapią betoną.

2. Ar vibruojantys vielos tempimo matuokliai gali matuoti temperatūrą?

Taip. Daugumoje aukštos kokybės vibruojančių vielinių deformacijų matuoklių yra įmontuotas termistorius. Šis komponentas matuoja vietinę temperatūrą, todėl jūsų stebėjimo programinė įranga gali automatiškai koreguoti deformacijos rodmenis dėl šiluminio plėtimosi ir susitraukimo.

3. Kodėl verta naudoti paviršiuje suvirintą matuoklį, o ne klijais pritvirtintą matuoklį?

Paviršiuje suvirinti matuokliai sukuria nuolatinį metalurginį ryšį su plikomis plieninėmis konstrukcijomis. Ši suvirinta jungtis užtikrina puikų ilgalaikį stabilumą atšiaurioje, drėgnoje ar povandeninėje aplinkoje, kur cheminiai klijai ilgainiui suyra.

4. Kaip toli vibruojantis laidinis jutiklis gali perduoti savo signalą?

Kadangi vibruojantys laidų jutikliai išveda dažnį, o ne įtampą, jie atsparūs kabelio varžos pokyčiams. Su tinkamais ekranuotais kabeliais jie gali perduoti tikslius signalus didesniu nei 1000 metrų atstumu be išorinių stiprintuvų.

5. Ką veikia „Išmanusis“ vibruojančio laido jutiklis?

Išmanieji jutikliai naudoja skaitmeninius protokolus (pvz., RS-485 arba SDI-12) ir turi unikalius skaitmeninius adresus. Tai leidžia inžinieriams sujungti kelis jutiklius vienoje kabelių magistralėje, drastiškai sumažinant laidų sudėtingumą ir medžiagų sąnaudas.

6. Ar kartu su apkrovos elementais galima naudoti vibruojančius vielos įtempimo matuoklius?

Taip. Vibruojantys vielos įtempio matuokliai ir apkrovos elementai dažniausiai naudojami kartu atliekant konstrukcinį ir geotechninį stebėjimą. Apkrovos davikliai matuoja taikomą jėgą, o deformacijos matuokliai matuoja medžiagos deformaciją ir pateikia papildomus duomenis išsamesniam konstrukcijos eksploatacinių savybių įvertinimui.

7. Kaip atlikti lauko kalibravimo patikrą be gamyklinio kalibravimo?

Lauko patikrinimą galima atlikti tikrinant nulio rodmenis, lyginant matavimus su žinomomis etaloninėmis apkrovomis, peržiūrint istorinių duomenų tendencijas arba kryžminį patikrinimą su kitais jutikliais. Šie metodai padeda nustatyti galimą nukrypimą tarp formalių kalibravimo intervalų, nereikalaujant pakartotinio gamyklos kalibravimo.

---

Parašė Kingmach Engineering Team – remia infrastruktūros projektus visame pasaulyje nuo 2001 m
