Tuščiaviduriai apkrovos elementai tilto kabeliui ir inkarų stebėjimui: pasirinkimo vadovas ir specifikacijos

Lyniniai tiltai, iš anksto įtempto betono paklotai ir užtvankų inkarai remiasi tiksliai sukalibruotu įtempimu, kad išlaikytų konstrukcijos vientisumą. Net penkių procentų nuokrypiai gali paspartinti nuovargio gedimą. Jie taip pat gali sukelti staigią, katastrofišką struktūrinę perkrovą. Tradiciniai jėgos matavimo metodai apima domkrato slėgio matuoklius ir periodinį pakėlimo bandymą. Šie metodai yra su pertrūkiais ir labai daug darbo reikalaujantys. Be to, jie visiškai netinkami nuolatiniam, ilgalaikiam struktūriniam sveikatos stebėjimui. Dėl šios stebėsenos spragos kritinė infrastruktūra tampa pažeidžiama.

Tuščiaviduris apkrovos elementas yra elegantiškas ir nuolatinis šios problemos sprendimas. Šis jutiklis, taip pat žinomas kaip skylė arba žiedinis apkrovos elementas, tinka tiesiai ant varžto, sausgyslės arba inkaro strypo. Jis nuolat matuoja gniuždymo jėgą, nenutraukdamas konstrukcijos sistemos. Šiame straipsnyje bus nagrinėjami šių jutiklių veikimo principai ir technologijos pranašumai. Ji taip pat apims modelių pasirinkimą, pagrindines programas, sistemų integravimą ir svarbiausius pirkimo kriterijus.

Kaip iš tikrųjų veikia vibracinės vielos tuščiaviduris apkrovos elementas: paaiškinta žiedinė kelių stygų konstrukcija

Inžinieriai turi suprasti, kaip iš tikrųjų veikia vibruojantis tuščiaviduris apkrovos elementas, kad jį tiksliai nurodytų. Prietaisas remiasi tvirtu žiediniu žiediniu korpusu. Šis elastinio plieno žiedas yra kruopščiai apdorojamas kelių etapų stabilumui. Jis tolygiai paskirsto gniuždymo apkrovą aplink savo perimetrą. Ši žiedinė konstrukcija pašalina ekscentrinės apkrovos klaidas, kurios dažnai kenkia plokščioms apkrovos ląstelėms netinkamai išlygiuotų įrengimų metu.

Šio žiedo viduje gamintojai naudoja kelių akordų vibracinį laidą. Priklausomai nuo talpos, jutiklis naudoja trijų, keturių arba šešių akordų stygų konfigūracijas. Šie keli akordai apskaičiuoja įtempių rodmenis visame žiedo skerspjūvyje. Dėl šio išdėstymo JMZX-3XXXHAT serija praneša apie apkrovas, kurių skiriamoji geba yra labai jautri nuo 0,1 iki 1 KN, net ir esant didžiuliam 8 000 KN viso masto pajėgumui.

Pagrindinis mechanizmas yra pats vibruojančios vielos principas. Kiekviena itin stipri plieninė viela tvirtinama tarptautinio standarto inkariniu suvirinimu. Vielos sužadinimo dažnis yra tiesiogiai proporcingas jo įtempimui. Ši dažniu pagrįsta išvestis išlieka visiškai atspari kabelių varžos pokyčiams ir elektromagnetiniams trukdžiams. Šis elektros atsparumas yra būtinas ilgiems kabeliams judriose civilinėse statybvietėse.

Be to, integruotas intelektualusis lustas nuolat išsaugo unikalius jutiklio kalibravimo koeficientus. Lustas gali įrašyti iki 800 matavimo įrašų, įskaitant laiko žymes, temperatūras ir nulinės pataisos vertes. Ši funkcija leidžia inžinieriams atlikti lauko kalibravimo patikrinimą negrąžinant įrenginio į gamyklą. Galiausiai, integruotas temperatūros jutiklis užtikrina automatinę temperatūros korekciją kiekviename matavimo cikle. Tai pašalina termiškai sukeltus klaidingus rodmenis lauke arba palaidotuose įrenginiuose.

Vibruojanti viela prieš tempimo matuoklį ir hidraulinį: kodėl tuščiavidurė VW ląstelė laimi ilgalaikiam civiliniam stebėjimui

Pirkėjai dažnai lygina tuščiavidurius apkrovos elementus tik pagal pradinę pirkimo kainą. Tačiau turite įvertinti visas stebėjimo išlaidas. Tai apima ilgalaikį nulinį poslinkį, priežiūros reikalavimus, signalo atstumo apribojimus ir bendrą duomenų patikimumą.

• Varžinės (folijos) tuščiavidurės apkrovos ląstelės: Šie jutikliai siūlo mažesnę išankstinę kainą. Tačiau jie yra labai jautrūs nuliniam dreifui laikui bėgant. Jie taip pat kenčia nuo drėgmės sukeltų atsparumo pokyčių ir labai priklauso nuo stiprintuvų, kurių kabelių ilgis viršija 50 metrų. Jie netinka nuolatiniam stebėjimui be priežiūros.
• Hidrauliniai apkrovos elementai: Šie įrenginiai visiškai išvengia elektros trikdžių. Tačiau jiems reikalinga dažna skysčių priežiūra. Jie yra linkę į nuotėkį įterptose arba uždarose konstrukcinėse sistemose. Be to, jie negali perduoti rodmenų į nuotolinius duomenų kaupiklius nepridėję antrinių slėgio keitiklių.
• Vibruojančios vielos tuščiaviduriai apkrovos elementai: Šie jutikliai sukuria dažnio išvestį, kuri išlieka stabili dešimtmečius. Signalai puikiai perduodami kilometro mastelio kabeliu be iškraipymų. Jiems nereikia nuolatinio kalibravimo dujų ar skysčio. Jie yra visiškai sandarūs ir atsparūs vandeniui.

JMZX-3XXXHAT serija gali pasigirti 50 metų dizaino tarnavimo laiku. Infrastruktūros projektuose, kurių turto eksploatavimo laikas yra nuo 20 iki 50 metų, tuščiavidurė vibruojanti viela yra vienintelė technologija, kai projekto vidurio jutiklio keitimas nėra privaloma planavimo prielaida.

Technologijos tipas	Ilgalaikis stabilumas	Maksimalus kabelio paleidimas	Techninės priežiūros reikalavimas	Įterptasis tinkamumas
Atspari (folija)	Prastas (nulio dreifas)	< 50 metrų	Vidutinis (kalibravimas)	Žemas
Hidraulinis	Vidutinis	N/A (reikalingas keitiklis)	Didelis (skysčių patikrinimas)	Žemas (nuotėkio rizika)
Vibruojanti viela	Puikiai	> 1000 metrų	Nulis (be priežiūros)	Aukštas (visiškai uždarytas)

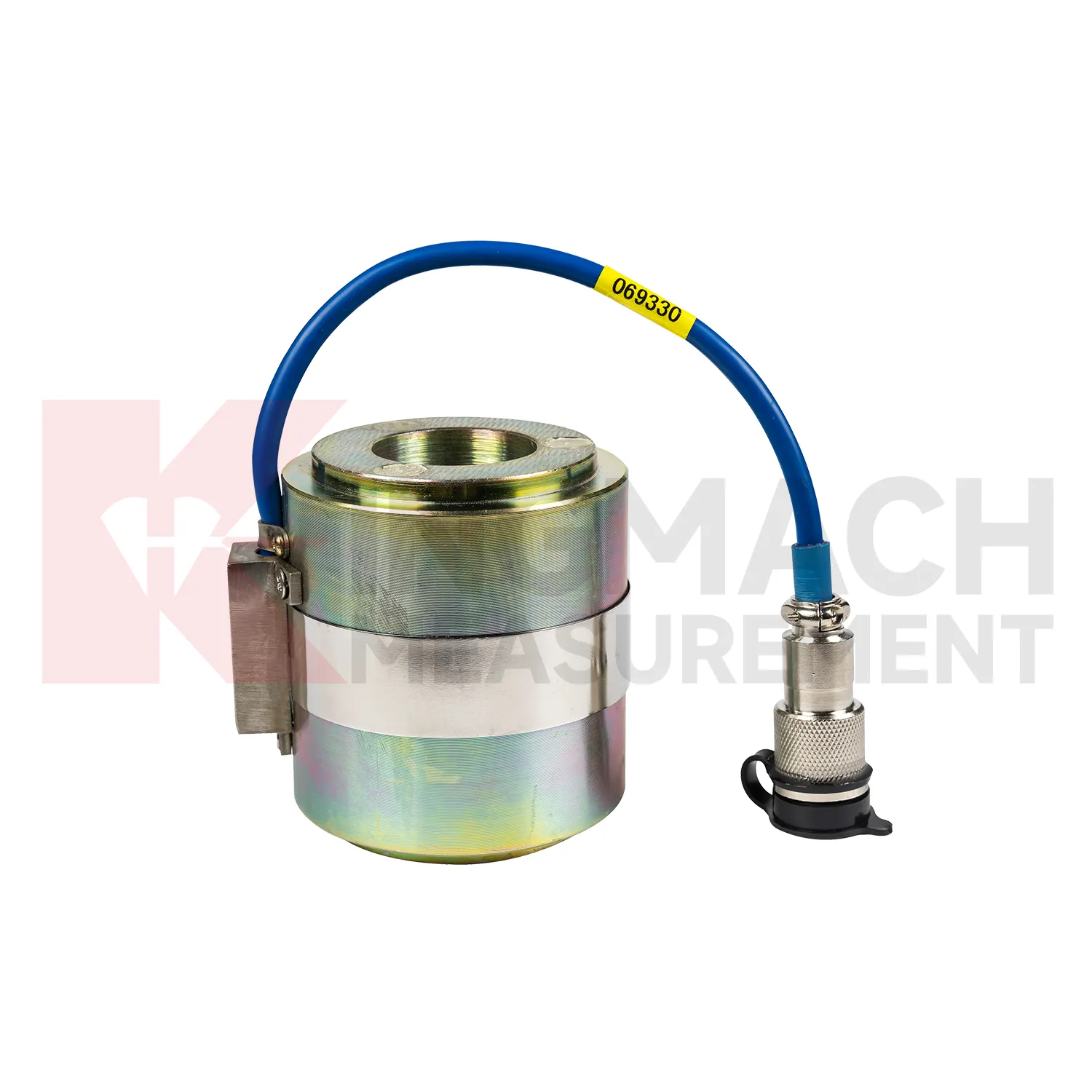

JMZX-3XXXHAT serija: talpos diapazonas, akordų konfigūracija ir matmenų nuoroda

Viešųjų pirkimų inžinieriams reikia tikslių specifikacijų, kad jutikliai atitiktų projekto apkrovos lygius. JMZX-3XXXHAT serija siūlo platų pajėgumų diapazoną nuo 500 KN iki 8000 KN aštuoniuose standartiniuose modeliuose. Šis platus asortimentas apima viską nuo pavienių uolienų inkarų iki masyvių lynų tiltinių kabelių.

Akordų skaičius protingai keičiasi atsižvelgiant į jutiklio talpą. Modeliuose iki 2000 KN naudojama trijų akordų konfigūracija. 3000 KN modelyje naudojami keturi akordai. Modeliuose, kurių nominali vertė 4000 KN ir daugiau, naudojami šeši akordai. Šis struktūrinis mastelio keitimas išlaiko matavimo tikslumą, kai žiedo skersmuo didėja. Jutiklio jautrumas yra 0,1 KN esant 500 KN lygiui. Jis padidina 1 KN jautrumą visiems modeliams, kurių vertė viršija 1 000 KN. Šis tikslumas lengvai atitinka tipinį ±0,1 % reikalavimą, esantį konstrukcinių kabelių stebėjimo koduose.

Šie apkrovos elementai pasižymi kompaktišku aukščiu nuo 90 iki 130 milimetrų. Šis žemas profilis sklandžiai telpa į standartines inkaro galvutes ir guolių plokščių mazgus, nereikalaujant konstrukcinių pakeitimų. Nestandartiniams angos skersmenims arba unikaliems aplinkos poreikiams patenkinti galimas ir pritaikytas JMZX-3X00 modelis.

JMZX-3XXXHAT modelio nuorodų lentelė

Modelis	Talpa	Jautrumas	Vidinė anga (Ø)	Aukštis	Konfigūracija
JMZX-3405AT	500 KN	0,1 KN	70 mm	90 mm	3-chord
JMZX-3410AT	1000 KN	1 KN	100 mm	90 mm	3-chord
JMZX-3520AT	2000 KN	1 KN	140 mm	120 mm	3-chord
JMZX-3530AT	3000 KN	1 KN	170 mm	120 mm	4-chord
JMZX-3540AT	4000 KN	1 KN	200 mm	130 mm	6-chord
JMZX-3550AT	5000 KN	1 KN	220 mm	130 mm	6-chord
JMZX-3560AT	6000 KN	1 KN	240 mm	130 mm	6-chord
JMZX-3580AT	8000 KN	1 KN	280 mm	130 mm	6-chord

Kur dislokuoti tuščiaviduriai apkrovos elementai: šeši aukšto lygio inžinerijos scenarijai

Inžinieriai diegia tuščiavidurius apkrovos elementus įvairiose didelio krūvio aplinkose. Kiekvienoje programoje pateikiami specifiniai saugos pagrindai ir ilgalaikiai stebėjimo iššūkiai.

• Lyniniai ir kabantys tiltai: Stay kabeliai turi neviršyti 3–5 procentų jų projektinio įtempimo, kad būtų užtikrintas atitikimas nuovargiui. Tuščiaviduriai vibruojantys vielos apkrovos elementai tvirtai laikosi tvirtinimo zonoje. Jie teikia nuolatinius kabelių jėgos duomenis tiesiai į tiltų valdymo sistemas. Tai visiškai pakeičia brangius, periodinius pakėlimo bandymus.
• Įtemptos betoninės konstrukcijos: Sausgyslių jėgos nykimas laipsniškai atsiranda dėl šliaužimo, susitraukimo ir atsipalaidavimo betoniniuose tilteliuose ir branduolinio izoliavimo konstrukcijose. Įterptieji žiediniai apkrovos elementai yra ant inkaro guolio plokštės. Jie stebi ilgalaikę jėgos evoliuciją. Šie duomenys tiesiogiai informuoja apie būsimus pakartotinio įtempimo sprendimus.
• Užtvankos ir šlaitų inkarai: Uolienų varžtai ir glaistyti inkarai stabilizuoja užtvankų atramas ir pjauna šlaitus. Tai yra svarbiausi saugos elementai. Neperšlampamas, atsparus korozijai JMZX-3XXXHAT puikiai tinka ilgalaikiam stebėjimui prisotintoje, palaidotoje ar panardintoje dirvoje.
• Geležinkelių ir greitkelių statyba: Atraminėse sienelėse ir grunto vinių sienelėse naudojamos laikinos ir nuolatinės tvirtinimo sistemos. Šioms sistemoms reikalinga tiksli apkrovos patikra priėmimo bandymo ir aktyvios eksploatacijos metu. Tuščiaviduris apkrovos elementas atlieka abi užduotis kaip vienas sumontuotas įrenginys.
• Vėjo bokšto pamatai: Technikai turi patikrinti ir stebėti išankstinį inkaro varžto įtempimą vėjo turbinos bokšto pagrindo flanšuose. Tuščiaviduriai apkrovos elementai suteikia tiesioginį, neįkyrų matavimą. Jiems visiškai nereikia keisti pačios inkaro varžtų sistemos.
• Kėlimo ir kranų sistemos: Ant pančių arba ant spygliuočių tvirtinami tuščiaviduriai elementai matuoja dinamines ir statines apkrovas sunkioje kėlimo įrangoje. Šioje pramoninėje antrinėje rinkoje labai vertinami kompaktiški matmenys ir skaitmeninė išvestis.

Nuo jutiklio iki prietaisų skydelio: tuščiavidurių apkrovos elementų integravimas į visą SHM duomenų sistemą

Vienas tuščiaviduris apkrovos elementas yra tiek pat naudingas, kiek jį supanti duomenų sistema. Šiuos jutiklius turite integruoti į visą, nuo galo iki galo struktūrinę sveikatos stebėjimo sistemą.

• Nuskaitymas pagal poreikį: Suderinami „Kingmach“ vibruojančių laidų nuskaitymo įrenginiai rodo tiesioginės apkrovos vertes kiloniutonais (KN). Jie nuskaito išsaugotus kalibravimo koeficientus tiesiai iš jutiklio atminties lusto. Darbo vietoje jums nereikia išorinių popierinių kalibravimo lentelių.
• Automatizuotas duomenų gavimas: Kelių kanalų duomenų kaupikliai palaiko magistralinius JMZX-3XXXHAT jutiklių matricas. Jie siūlo konfigūruojamus apklausos intervalus, aliarmo slenksčius ir nuotolines telemetrijos parinktis, pvz., 4G, LoRa arba Ethernet. Tai leidžia ištisą parą be priežiūros stebėti didžiulius kabelių matricas.
• Instrumentiniai kabeliai: Kingmach ekranuoti VW laidai nepriekaištingai išsaugo signalo vientisumą. Jie puikiai veikia per kelių šimtų metrų važiavimą elektra triukšmingoje civilinės statybos aplinkoje.
• Vizualizacijos programinė įranga: Realaus laiko programinės įrangos prietaisų skydeliai rodo apkrovos tendencijas ir temperatūros koreguotas vertes. Jie generuoja automatinius perkrovos įspėjimus ir palengvina istorinių tendencijų analizę. Tai tiesiogiai palaiko konstrukcijų saugos vertinimus ir priežiūros darbų eigą.

Vieno gamintojo nurodant jutiklį, registratorių ir programinę įrangą pašalinama programinės įrangos suderinamumo rizika. Tai taip pat labai supaprastina techninės pagalbos eskalavimą tarptautiniuose projektuose.

Tuščiavidurio apkrovos elemento nustatymas ir įsigijimas: šeši klausimai, kuriuos turėtų užduoti kiekvienas tarptautinis pirkėjas

Tarptautinėms pirkimų komandoms reikia objektyvios sistemos, kad galėtų įvertinti Kinijos jutiklių gamintojus. Įsigydami tuščiavidurį apkrovos elementą turėtumėte užduoti šešis svarbius klausimus.

1. Ar jutiklis turi atsekamąjį sertifikatą?
Turite reikalauti griežtai laikytis tokių standartų kaip GB/T 13606-2007 ir DL/T 269-2022. Trečiųjų šalių patvirtinti jutikliai žymiai sumažina projekto patvirtinimo trintį.

2. Ar kalibravimą galima atsekti tiesiai į įrenginį?
„Kingmach“ tuščiaviduris apkrovos elementas išsaugo kalibravimo konstantas įmontuotoje mikroschemoje. Tai pašalina priklausomybę nuo popieriaus įrašų. Tai leidžia lengvai patikrinti lauką naudojant standartinį skaitymo įrenginį.

3. Koks nurodytas tarnavimo laikas?
Turite reikalauti oficialiai dokumentuoto projektinio gyvenimo skaičiaus. 50 metų „Kingmach“ tuščiavidurio apkrovos keltuvo projektavimo laikas turėtų būti sutartinis pagrindas, o ne tik žodinis patikinimas.

4. Ar tiekėjas gali pritaikyti gaminį?
Infrastruktūros projektams dažnai reikia nestandartinių angų skersmenų, specifinių pajėgumų diapazonų arba unikalių jungčių tipų. Gamintojas, turintis tvirtas vidines projektavimo galimybes, reaguos per kelias dienas, o ne mėnesius.

5. Kaip atrodo pagalba po pardavimo?
Ieškokite visą parą veikiančios techninės karštosios linijos su vienos valandos pradinio atsako laiku. Sudėtingos problemos turi būti išspręstos per 48 valandas. Šis reagavimas yra labai svarbus gyviems infrastruktūros projektams.

6. Ar sutartyje numatytas pristatymo terminas?
Tiekėjas privalo pasiūlyti sandėlyje esančius standartinius modelius per 48 valandas. Projekto masto užsakymams reikalingi griežti sutartiniai grafikai ir reguliarūs gamybos eigos atnaujinimai.

Pasitikėjimo pasirinkimas, o ne spėlionės: jūsų sprendimo pagrindas ir kitas žingsnis

Tuščiaviduriai apkrovos elementai iš esmės pakeičia kabelio jėgos stebėjimą. Jie pakeičia periodinius, įkyrius testavimo pratimus nuolatine, automatizuota saugos sistema. Turite vadovautis aiškia sprendimų sistema. Pirmiausia patvirtinkite apkrovos tipą ir bendrą talpą. Antra, pasirinkite tinkamą akordo konfigūraciją. Trečia, patikrinkite tikslų jūsų konkrečios sausgyslės ar inkaro angos skersmenį. Ketvirta, patvirtinkite savo hidroizoliacijos ir temperatūros reikalavimus. Galiausiai integruokite jutiklį su patikimu duomenų kaupikliu ir vizualizavimo programine įranga.

50 metų „Kingmach“ tuščiavidurės apkrovos celės tarnavimo laikas suteikia neįtikėtiną ilgalaikę vertę. Į visas nuosavybės išlaidas įeina išvengta pakartotinio diegimo, pakartotinio kalibravimo ir duomenų praradimo išvengimo. Šios ilgalaikės išlaidos yra daug mažesnės nei pigesnės alternatyvios folijos technologijos. Jei nesate tikri, kuris JMZX-3XXXHAT modelis tinka jūsų projektui, galite pasidalinti savo specifikacijomis su Kingmach inžinierių komanda. Mes pateiksime nemokamą modelio rekomendaciją ir individualų pasiūlymą.

Planuojate lynų tilto ar inkaro projektą? Gaukite nemokamą jutiklio rekomendaciją ir pritaikytą Kingmach inžinierių pasiūlymą – atsakymas per 24 valandas.
🔗 [ Gaukite mano nemokamą rekomendaciją → ]
📧 [email protected]

DUK

1. Kuo skiriasi tuščiaviduris apkrovos daviklis nuo kieto slėgio daviklio?

Tuščiaviduris apkrovos elementas turi centrinę angą, leidžiančią varžtui arba trosui visiškai praeiti pro jį, matuojant įtempimą, reaguodamas į inkaro plokštę. Tvirtas apkrovos elementas neturi šios centrinės skylės ir paprastai matuoja tiesioginį suspaudimą arba įtempimą.

2. Kaip sumontuoti tuščiavidurį apkrovos elementą ant įtemptos sausgyslės?

Prieš pritvirtindami inkaro galvutę ir guolio plokštę, stumkite žiedinį jutiklį tiesiai ant sausgyslės arba inkaro strypo. Apkrovos daviklis yra tvirtai įterptas tarp betoninės konstrukcijos ir plieninio inkaro bloko.

3. Ar galima naudoti tuščiavidurius apkrovos elementus dinaminei apkrovai matuoti?

Vibruojantys vieliniai tuščiaviduriai apkrovos elementai pasižymi statinėmis ir lėtai kintančiomis apkrovomis dėl fizinio laiko, reikalingo laido dažniui nuvalyti. Aukšto dažnio dinaminėms apkrovoms dažniausiai pirmenybė teikiama varžinei folijai arba pjezoelektriniams apkrovos elementams.

4. Kokio ilgio kabelis palaiko vibruojantis tuščiaviduris apkrovos elementas?

Kadangi jie naudoja dažniu pagrįstą išvestį, o ne įtampos signalą, vibruojantys laidiniai jutikliai gali lengvai perduoti tikslius duomenis ekranuotais kabeliais, kurių ilgis viršija 1000 metrų, neprarandant ar neiškraipant signalo.

5. Kaip kelių stygų konstrukcija pagerina apkrovos elementų tikslumą?

Kelių akordų konstrukcija tolygiai išskiria kelis nepriklausomus vibruojančius laidus aplink apkrovos daviklio vidinę perimetrą. Tai apskaičiuoja įtempių matavimus žiede, o tai aktyviai pašalina klaidas, atsirandančias dėl necentrinės arba ekscentrinės apkrovos.

6. Ar galiu vienoje stebėjimo sistemoje sujungti tuščiavidurius apkrovos elementus su vibruojančiais vielos įtempimo matuokliais?

Taip. Tuščiaviduriai apkrovos elementai ir vibruojantys vielos įtempio matuokliai dažnai integruojami į tą pačią stebėjimo sistemą. Apkrovos daviklis matuoja taikomą jėgą, o deformacijos matuoklis matuoja konstrukcines deformacijas ir pateikia papildomus duomenis tikslesniam veikimo įvertinimui.

7. Kuo skiriasi kelių akordų ir vieno akordo konfigūracijos ir kada turėčiau pasirinkti kiekvieną?

Vieno stygos konfigūracija matuoja apkrovą vienoje konkrečioje vietoje ir tinka paprastoms apkrovos stebėjimo programoms. Kelių stygų konfigūracija stebi kelių elementų ar taškų apkrovas, todėl ji idealiai tinka sudėtingoms struktūroms, kur apkrovos paskirstymas ir balansas yra labai svarbūs.

8. Kaip patikrinti ilgalaikį jutiklio būklę nepašalinus sumontuoto įrenginio?

Ilgalaikę jutiklio būklę galima patikrinti reguliariai tikrinant nulį, analizuojant istorinių duomenų tendencijas, lyginant su gretimais jutikliais ir atliekant įprastą kabelių ir jungčių patikrą. Šie metodai padeda aptikti galimas poslinkio ar veikimo problemas nepašalinant jutiklio.

9. Kokias garantines ir perkalibravimo paslaugas Kingmach siūlo tarptautiniu mastu?

„Kingmach“ padeda tarptautiniams klientams teikti technines konsultacijas, montavimo nurodymus, pagalbą pradedant eksploatuoti ir aptarnauti po pardavimo per visą projekto gyvavimo ciklą. Visi apkrovos elementai tiekiami su gamykliniais kalibravimo duomenimis ir kokybės dokumentacija. Ilgalaikėms stebėjimo programoms „Kingmach“ gali teikti kalibravimo patikros palaikymą, našumo vertinimo rekomendacijas ir techninę pagalbą, padedančią išlaikyti matavimo patikimumą. Jei reikia, klientai gali tiesiogiai susisiekti su inžinierių komanda dėl trikčių šalinimo, pakeitimo planavimo ir sistemos optimizavimo pagalbos.

---

Parašė Kingmach Engineering Team – remia infrastruktūros projektus visame pasaulyje nuo 2001 m
