Vibruojantis vielos įtempių matuoklis ir elektrinis įtempių matuoklis: pagrindiniai skirtumai

1. Tinkamo deformacijos matuoklio pasirinkimas inžineriniuose projektuose

Pasaulinis struktūrinio sveikatos stebėjimo (SHM) infrastruktūros poreikis sparčiai auga. Tikslus deformacijos matavimas atlieka gyvybiškai svarbų vaidmenį užtikrinant projekto saugą, ilgalaikį patvarumą ir atitiktį reikalavimams. Projektų vadovai paprastai renkasi iš dviejų pagrindinių technologijų: vibracinio laido įtempio matuoklio (VWSG) ir elektrinio įtempio matuoklio (ESG). Šiame straipsnyje pateikiamas išsamus deformacijos matuoklio palyginimas, padedantis inžinieriams, rangovams ir pirkimų komandoms pasirinkti tinkamą sprendimą konkretiems projektams.

2. Darbo principai: kaip kiekviena technologija matuoja įtampą

2.1 Vibruojantis vielos tempimo matuoklis (VWSG)

VWSG veikia pagal jutiklio viduje esančio įtempto laido dažnio pasikeitimą. Struktūrinis įtempimas sukelia šio laido įtempimo pokytį, dėl kurio atsiranda išmatuojamas dažnio poslinkis. Šis generuojamas signalas iš prigimties yra skaitmeninis, tai reiškia, kad jis išlieka stabilus net perduodamas dideliais atstumais. Pagrindinė inžinierių įžvalga yra ta, kad šis dažniu pagrįstas signalas iš prigimties yra skaitmeninis ir išlieka labai stabilus net perduodamas dideliais atstumais. Tai pagrindinis VWSG technologijos pranašumas atšiaurioje aplinkoje.

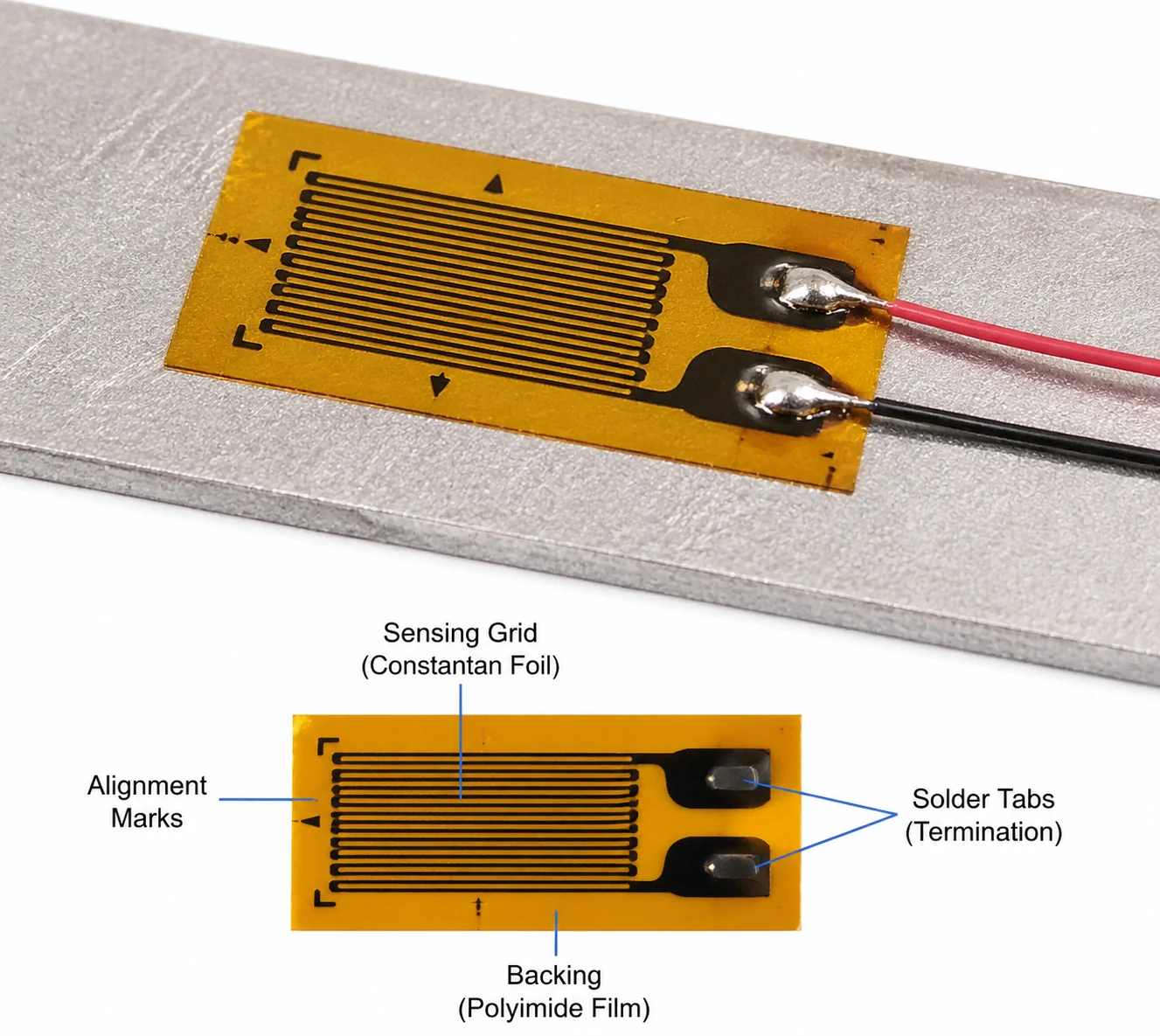

2.2 Elektrinis deformacijos matuoklis (ESG)

Elektrinis įtempio matuoklis arba varžos įtempio matuoklis veikia pagal elektrinės varžos pokytį. Fizinė įtampa sukelia šį pasipriešinimo pokytį, kurį Wheatstone tilto grandinė paverčia išmatuojama įtampa. Ši analoginė sistema reikalauja kruopštaus signalo kondicionavimo ir stiprinimo, kad būtų gauti naudingi duomenys. Pagrindinė įžvalga yra ta, kad ESG puikiai aptinka mikroskopinius pokyčius, tačiau yra daug labiau pažeidžiamas aplinkos trukdžių.

3. Veiklos palyginimas: tikslumas, stabilumas ir jautrumas

3.1 Matavimo tikslumas

Elektrinis deformacijos matuoklis užtikrina aukštą trumpalaikį tikslumą. Priešingai, vibruojantis vielos įtempio matuoklis užtikrina išskirtinai patikimą ilgalaikį tikslumą.

3.2 Ilgalaikis stabilumas

VWSG puikiai tinka daugiamečiams stebėjimo projektams, nes jo fizinis mechanizmas iš prigimties priešinasi dreifui. ESG dažnai susiduria su sunkumais naudojant ilgalaikes programas. ESG yra labai linkęs į signalų nukrypimą ir neigiamą temperatūros poveikį laikui bėgant.

3.3 Jautrumas ir skiriamoji geba

ESG pasižymi puikiu jautrumu, todėl geriau tinka matuoti mikroįtempimą, atlikti laboratorinius tyrimus ir fiksuoti dinaminius matavimo pokyčius. VWSG veikia su šiek tiek mažesne raiška, todėl puikiai tinka stebėti statines ir lėtai kintančias apkrovas.

4. Prisitaikymas prie aplinkos: kuris geriau veikia atšiauriomis sąlygomis?

4.1 Atsparumas temperatūrai

Temperatūros pokyčiai turi įtakos visiems struktūriniams sveikatos stebėjimo jutikliams. VWSG turi įmontuotą temperatūros kompensavimą, supaprastinantį duomenų rinkimo procesą. ESG reikalingi išoriniai kompensavimo mechanizmai, kad būtų išlaikytas duomenų vientisumas temperatūros svyravimų metu.

4.2 Drėgmė, korozija ir dulkės

VWSG yra visiškai sandarus nuo elementų, todėl jis puikiai tinka įterptoms programoms. ESG yra labai jautrus montavimo kokybei ir reikalauja didelės išorinės apsaugos, kad išliktų drėgmei ir dulkėms.

4.3 Elektromagnetiniai trukdžiai (EMI)

VWSG yra visiškai atsparus elektromagnetiniams trukdžiams, nes jis priklauso nuo dažnio signalo. ESG išlieka labai jautrus EMI, nes išveda analoginį signalą. Šis atsparumas suteikia didelį pardavimo kampą VWSG jutiklių panaudojimui dideliuose infrastruktūros projektuose. Jie ypač gerai veikia pakrančių regionuose, požeminiuose tuneliuose ir didelėse užtvankose.

5. Įrengimas ir priežiūra: praktiniai klausimai inžinieriams

5.1 Diegimo sudėtingumas

ESG reikalauja kruopštaus montavimo proceso. Technikai turi atlikti tikslų paviršiaus paruošimą ir užtikrinti kritinį klijų sukibimą, kad būtų pasiekti tikslūs rodmenys. VWSG siūlo daug tvirtesnę montavimo patirtį. Darbuotojai gali lengvai pritaikyti VWSG tiesioginiam betono įterpimui nepakenkdami jutikliui.

5.2 Techninės priežiūros reikalavimai

ESG kelia didesnę gedimo riziką lauke. Kad ESG veiktų tinkamai, operatoriai turi dažnai kalibruoti. Sumontavus VWSG reikia minimalios priežiūros. Toks patvarumas lemia labai ilgą VWSG tarnavimo laiką.

6. Duomenų gavimo ir stebėjimo sistemų suderinamumas

6.1 Signalo perdavimas

VWSG be vargo susidoroja su dideliais atstumais, siųsdamas tikslius signalus iki kelių kilometrų. ESG kovoja su ilgais kabeliais ir yra labai ribojamas signalo triukšmo.

6.2 Integravimas su SHM sistemomis

Abu jutiklių tipai siūlo integraciją su moderniais struktūriniais sveikatos stebėjimo tinklais. Jie užtikrina suderinamumą su standartiniais duomenų kaupikliais. Jie sklandžiai prisijungia prie daiktų interneto stebėjimo platformų ir nuotolinio stebėjimo sistemų. Ši sąveika suteikia puikią galimybę klientams pristatyti išsamius stebėjimo sprendimus.

7. Tipiniai pritaikymai: kur kiekvienas jutiklis veikia geriausiai

7.1 Vibruojančios vielos deformacijos matuoklio taikymas

• Užtvankos ir hidroelektrinės
• Tiltai ir tuneliai
• Gilūs pamatai
• Šlaitai ir geotechninis stebėjimas

7.2 Elektrinių deformacijų matuoklių taikymas

• Laboratorinis tyrimas
• Orlaivių ir automobilių MTTP
• Trumpalaikiai konstrukcijų bandymai
• Dinaminiai aukšto dažnio matavimai

8. Kaina ir vertė: trumpalaikis biudžetas ir ilgalaikė IG

Analizuodamos vibruojančios vielos ir varžos įtempio matuoklio parinktis, komandos turi žiūrėti ne tik į pradinę pirkimo kainą. ESG siūlo mažesnę pradinę kainą. Tačiau dėl dažnos priežiūros ir keitimo ESG eksploatavimo ciklo sąnaudos yra daug didesnės. VWSG reikia didesnių išankstinių investicijų. Laikui bėgant, VWSG priežiūros ir keitimo išlaidos mažesnės. Esminė viešųjų pirkimų įžvalga yra ta, kad bendrosios nuosavybės išlaidos (TCO) yra daug svarbesnės dideliuose, daugiamečiuose projektuose.

9. Sprendimų vadovas: kaip pasirinkti tinkamą įtempių matuoklį savo projektui

9.1 Pagrindiniai pasirinkimo kriterijai

Pirkimo komandos turi įvertinti kelis pagrindinius veiksnius prieš galutinai pasirinkdamos jutiklį. Turite atsižvelgti į bendrą projekto trukmę ir konkrečias aplinkos sąlygas svetainėje. Taip pat turite nustatyti reikiamą tikslumą, apibūdinti griežtus biudžeto apribojimus ir įvertinti bendrą įrengimo galimybes.

9.2 Greito palyginimo lentelė

veiksnys	Vibruojanti viela	Elektros
Stabilumas	Puikiai	Vidutinis
Jautrumas	Vidutinis	Puikiai
Patvarumas	Puikiai	Žemas
Kaina (pradinė)	Aukštesnis	Žemesnis

10. Išvada: technologijos suderinimas su projekto poreikiais

Renkantis konstrukcinius jutiklius tiesiog nėra vieno „visiems tinkančio“ sprendimo. Apibendrinant galima pasakyti, kad VWSG yra geriausias pasirinkimas ilgalaikiam stebėjimui atšiaurioje aplinkoje. ESG išlieka geriausia priemone didelio tikslumo, trumpalaikiams bandymams.

Kviečiame skaitytojus prašyti techninės konsultacijos su mūsų inžinierių komanda. Galime padėti jums gauti pritaikytus jutiklių sprendimus ir išsamiai aptarti jūsų konkrečius projekto reikalavimus. Susisiekite su mumis dėl pritaikyto deformacijų stebėjimo sprendimo kitam infrastruktūros projektui.

[Susisiekite su mumis dabar!]

DUK

1. Koks pagrindinis skirtumas tarp vibracinio laido įtempio matuoklio ir elektrinio įtempio matuoklio?

Pagrindinis skirtumas yra jų darbo principai. VWSG įtempimui matuoti priklauso nuo įtempto laido dažnio poslinkio, o ESG matuoja įtampą pasikeitus elektrinei varžai.

2. Kuris deformacijų matuoklis yra geresnis ilgalaikiams infrastruktūros projektams?

Vibruojantis vielos įtempio matuoklis yra geresnis ilgalaikiams projektams. Jis pasižymi būdingu atsparumu signalo dreifui ir lengvai atlaiko atšiaurias aplinkos sąlygas kelerius metus.

3. Kodėl elektriniai įtempių matuokliai kovoja su signalo perdavimu dideliais atstumais?

Elektriniai įtampos matuokliai išveda analoginį įtampos signalą. Šis analoginis signalas susilpnėja ilgą laidą ir lengvai paima elektromagnetinius trukdžius (EMI) ir signalo triukšmą.

4. Ar galiu elektrinius deformacijų matuoklius įdėti tiesiai į betoną?

Jei įmanoma, nerekomenduojama naudoti be didelės išorinės apsaugos. VWSG yra visiškai sandarūs ir natūraliai tvirti, todėl jie yra pramonės standartas tiesioginiam betono įterpimui.

5. Kuris variantas užtikrina geresnę investicijų grąžą (IG)?

Trumpalaikiams ar laboratoriniams projektams ESG siūlo geresnę IG dėl mažesnių pradinių išlaidų. Didelio masto ar daugiamečiams infrastruktūros projektams VWSG užtikrina žymiai geresnę investicijų grąžą, nes jo bendros nuosavybės išlaidos yra mažesnės dėl minimalių priežiūros ir pakeitimo poreikių.
