Deformacijos matuoklio taikymas statybose: paaiškinti pagrindiniai privalumai

Kiekvienas didelis konstrukcinis gedimas šiuolaikinėse statybose turi bendrą įspėjamąjį ženklą – tą, kuris atkeliavo tyliai, savaitėmis ar mėnesiais anksčiau nei betonas įtrūko ar plienas susvyravo. Šis įspėjimas buvo deformacijos pasikeitimas: nematoma deformacija, besikaupianti apkrovos metu esančioje medžiagoje. Problema nebuvo ta, kad struktūra nesugebėjo susisiekti. Problema ta, kad niekas neklausė.

Įtempimo matuokliai tai keičia. Jie nėra pasyvūs instrumentai. Tai statybų pramonės išankstinio įspėjimo sistema – jutikliai, kurie nematomą mechaninį įtempį paverčia išmatuojamais, veiksmingais duomenimis. Juos diegiantys inžinieriai ne tik renka skaičius. Jie plečia savo gebėjimą matyti konstrukciją, kuri, pastačius, tampa nepermatoma bet kokiam kitam tikrinimo būdui.

Šiame straipsnyje paaiškinama, kur įtempio matuokliai naudojami statybose, kokią konkrečią naudą jie suteikia projektų komandoms ir turto savininkams ir kaip pasirinkti tinkamą tipą bet kuriai konkrečiai programai.

Ką iš tikrųjų daro deformacijos matuoklis?

Prieš nagrinėjant programas, naudinga išsiaiškinti, kas yra deformacija ir kodėl ją išmatuoti svarbu.

Visos konstrukcijos patiria nedideles deformacijas veikiant svoriui. Sunkvežimis, kertantis tilto siją, priverčia siją lenkti žemyn. Dėl pastato konstrukcijos betono polias susispaudžia. Atraminė sienelė įlinksta, nes kasimo darbai vyksta priešingoje jos pusėje. Mokslininkai deformaciją apibrėžia kaip medžiagose atsirandančią deformaciją, kurią jie matuoja per mikroįtempimą (με), kad ištirtų paslėptus judesius, kurių žmonės negali stebėti.

Įtempimo matuoklis aptinka šiuos pokyčius ir paverčia juos elektriniu signalu. Įtempimo matuoklis yra matavimo įrankis, nuolat sekantis struktūrinius judesius, aptikdamas tiek išplėtimą, tiek suspaudimą vieno mikroįtempimo tikslumu.

Civilinėje ir geotechninėje statyboje plačiausiai naudojamas tipas vibracinės vielos (VW) deformacijos matuoklis . Jo veikimo principas yra elegantiškas. Jutiklio viduje esanti įtempta plieninė viela vibruoja natūraliu dažniu. Kai aplinkinė konstrukcija deformuojasi, keičiasi laido įtempimas, pasislenka jo rezonansinis dažnis. Šis dažnio poslinkis tiesiogiai paverčiamas deformacijos rodmenimis. Kadangi dažnis yra atsparus kabelių varžos dreifui ir įtampos svyravimams, VW matuokliai išlaiko tikslumą viršijant 1000 metrų kabelių ir dešimtmečius trunkančius matavimo laikotarpius – dvi sąlygos, dėl kurių nuolatinio infrastruktūros stebėjimo varžos folijos matuokliai paprastai neleidžiami.

Sukūrę šį pagrindą, šie jutikliai atlieka svarbiausią savo darbą.

Kur statyboje naudojami deformacijų matuokliai – šešios svarbiausios programos

1. Tiltai ir aukštosios konstrukcijos

Paviršiaus montuojami ir suvirinti tilto sijų, denio plokščių ir guolių zonų įtempimo matuokliai stebi gyvosios apkrovos reakciją, terminį ciklą ir ilgalaikį šliaužimą. Dėl senstančių tiltų, susiduriančių su padidėjusia eismo apkrova arba seisminiu modernizavimu, šie duomenys informuoja apie apkrovos įvertinimo sprendimus, remiantis faktiniais konstrukciniais įrodymais, o ne konservatyviomis inžinerinėmis prielaidomis. Jis taip pat identifikuoja sekcijas, kuriose yra nenormalios deformacijos koncentracijos – pirmasis lokalizuoto nuovargio pažeidimo rodiklis.

2. Betono liejimas ir masės konstrukcijos

Įtvirtinimo deformacijų matuokliai yra liejami tiesiai į šviežią betoną statybos metu. Jie stebi kietėjimo įtempius, šiluminius gradientus betono masėje ir ilgalaikį nusėdimą – visus procesus, kurie visiškai nepasiekiami po išpylimo. Statant užtvankas, storas tilto atramas ir dideles pamatų plokštes, vidiniai šiluminiai gradientai hidratacijos metu gali sukelti tempimo įtempius, kurie suskaldo betoną iš vidaus. Įterptieji matuokliai aptinka šias sąlygas realiu laiku, todėl rangovai gali pakoreguoti kietėjimo procedūras prieš darant žalą. Dėl to įdėjimo stebėjimas tampa kokybės kontrolės įrankiu statybos metu, o ne tik tikrinimo įrankiu po statybos.

3. Giluminiai pamatai ir polių sistemos

Armatūros strypų įtempimo matuokliai montuojami vienoje linijoje su armatūriniais strypais montuojant polių narvelį, tada įmetami į krūvą. Jie matuoja faktinį apkrovos perdavimą iš polio galvutės į žemiau esančius atraminius sluoksnius – duomenis, kurių kitaip neįmanoma gauti po polio betonavimo. Tai tiesiogiai patvirtina geotechninio projekto prielaidas, padarytas projekto pamatų projektavimo etape. Aukštuminiams pastatams, tiltų prieplaukoms ir bet kuriai konstrukcijai, kur pamatų našumas yra labai svarbus, šis patikrinimo veiksmas panaikina atotrūkį tarp to, ką modelis numatė, ir to, ką iš tikrųjų duoda žemė.

4. Atraminės sienos ir kasimo atrama

Miesto teritorijos susiduria su pavojingiausiais stebėjimo iššūkiais atliekant giluminius kasimo darbus. Įtempimo matuokliai ant kareivių polių, lakštų polių ir tvirtinimo inkarų užtikrina nuolatinius rodmenis per visą kasimo seką. Jie nustato dirvožemio slėgio ir pastato judėjimo pokyčius, kol paaiškėja bet kokie fiziniai pokyčiai. Duomenys padeda statybų komandoms nustatyti būtinus apsaugos veiksmus, sprendžiant, kaip greitai kasti ir kada įrengti laikančiąsias konstrukcijas metro statybvietėse ir rūsio kasimo aikštelėse šalia esamų pastatų.

5. Tuneliai ir požeminiai darbai

Ant tunelio apmušalų ir uolienų varžtų sumontuoti matuokliai aptinka perkrovos sukeltą konvergenciją – laipsnišką tunelio skersmens mažėjimą, kurį laikui bėgant sukelia slėgis žemėje. Jie išsprendžia pokyčius milimetro skalėje, todėl jie gali nustatyti besivystantį nestabilumą dar ilgai, kol būklė tampa akivaizdi inspektoriams. Minkšto grunto tuneliuose per miesto zonas, kur paviršiaus nuosėdos turi neviršyti milimetrų leistinų nuokrypių, ši rezoliucija nėra techninis patobulinimas. Tai saugos reikalavimas.

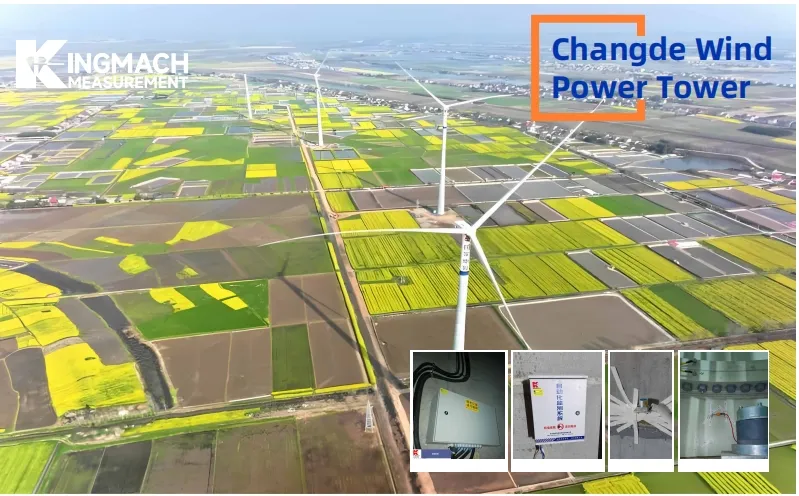

6. Vėjo bokštai ir aukštos konstrukcijos

Vėjo turbinos bokšto flanšų ir pagrindo sekcijų paviršiuje suvirinti deformacijos matuokliai stebi nuovargio kaupimąsi esant ciklinei apkrovai, kuri dominuoja vėjo bokšto eksploatavimo metu. Kiekvienas rotoriaus sukimasis bokštui taiko nedidelį įtempių ciklą. Per dvidešimt metų šie ciklai siekia milijardus. Įtempimo duomenys leidžia operatoriams tiksliai apskaičiuoti likusį nuovargio eksploatavimo laiką – pereinant nuo fiksuoto intervalo patikros tvarkaraščių prie techninės būklės pagrįstų priežiūros programų, kurios yra ir saugesnės, ir ekonomiškesnės.

Šeši pagrindiniai tempimo matuoklio stebėjimo privalumai statybos projektuose

Programų supratimas yra naudingas. Supratimas, kodėl tos programos pateisina investicijas, leidžia projekto komandoms pareikšti ieškinį viduje ir klientams. Tai yra šeši svarbiausi pranašumai.

1 pranašumas: ankstyvas struktūrinių sutrikimų aptikimas

Deformacijos matuokliai nustato anomalius apkrovos modelius savaites ar mėnesius prieš tai, kai tampa matomi makroskopiniai simptomai – įtrūkimai, deformacija, nusėdimas. Šis laikas paverčia atsaką į avariją suplanuota intervencija. Finansinis skirtumas tarp kontroliuojamo remonto ir neplanuoto konstrukcijos uždarymo paprastai yra tam tikro dydžio. Saugumo skirtumas yra absoliutus. Ankstyvas aptikimas ne tik taupo pinigus. Dėl to inžinieriai atperka laiko priimti pagrįstus sprendimus, o ne reaktyvius.

2 pranašumas: inžinerinio projekto prielaidų patvirtinimas

Joks struktūrinis modelis nėra tobula tikrovės kopija. Dirvožemio elgsena, apkrovos pasiskirstymas, jungties našumas ir medžiagų kintamumas – visa tai lemia skirtumus tarp to, ką numato projektiniai skaičiavimai, ir to, ką iš tikrųjų patiria konstrukcija. Realių apkrovų deformacijos matuoklio duomenys suteikia grįžtamąjį ryšį, kuris pašalina šias spragas. Šis patvirtinimas yra ypač vertingas pirmojo tipo projektams, sudėtingoms žemės sąlygoms ar naujoviškoms struktūrinėms geometrijoms – būtent tose situacijose, kai projektavimo neapibrėžtumas yra didžiausias, o klaidingumo kaina yra didžiausia.

3 pranašumas: nuolatiniai duomenys realiuoju laiku per visą turto gyvavimo ciklą

Periodiškas rankinis patikrinimas suteikia momentinį vaizdą. Tinklinis įtempio matuoklių rinkinys užtikrina nuolatinę plėvelę. Prie duomenų kaupiklių ir vizualizacijos platformų prijungti matuokliai pateikia rodmenis 24 valandas per parą, 7 dienas per savaitę su konfigūruojamais įspėjimo slenksčiais. Projektų savininkai gali stebėti struktūrų būklę iš bet kurios vietos, o tai yra reikšmingas veiklos pranašumas tarptautiniams turto savininkams, valdantiems infrastruktūrą įvairiose geografinėse vietovėse. Nuotolinis stebėjimas taip pat sumažina brangių ekspertų apsilankymų vietoje dažnumą – tai tiesiogiai sutaupoma dideliems, geografiškai išsklaidytiems projektams.

4 pranašumas: Reguliavimo atitikties ir saugos ataskaitų teikimo palaikymas

Daugelio jurisdikcijų reguliavimo institucijos dabar reikalauja dokumentais pagrįsto struktūrinio stebėjimo kaip užtvankų, pagrindinių tiltų ir daugiaaukščių pamatų eksploatavimo licencijų sąlygos. Įtempimo matuoklio sistemos sukuria laiko žymomis sukalibruotus duomenų įrašus, kurie atitinka šiuos reikalavimus. Jie taip pat pateikia įrodymų įrašą, reikalingą incidentų tyrimui, draudimo ieškiniams ir atsakomybės vertinimui. Projektų savininkams, dirbantiems įvairiose reguliavimo aplinkose, nuoseklus stebėjimo protokolas, sukurtas remiantis tarptautiniu mastu kalibruotais jutikliais, labai supaprastina atitiktį.

5 pranašumas: pailgintas turto eksploatavimo laikas naudojant duomenimis pagrįstą priežiūrą

Konstrukcijos, prižiūrimos pagal faktinės būklės duomenis, o ne fiksuotus laiko intervalus, leidžia išvengti dviejų simetriškų klaidų: priešlaikinio išmontavimo (statinio, kurio saugaus eksploatavimo laikas dar yra likęs kelerius metus, eksploatavimo nutraukimas) ir atidėtos intervencijos (statinio eksploatavimo toliau, kai priežiūra kainuoja daugiau nei pakeitimas). Jutikliais pagrįstos priežiūros strategijos nuosekliai pailgino infrastruktūros tarnavimo laiką metais ar dešimtmečiais pagrindinėse infrastruktūros programose visame pasaulyje. Investavimo į jutiklį grąža didėja per visą turto eksploatavimo laiką.

6 pranašumas: draudimo ir atsakomybės sumažinimas

Šiai naudai techninėje literatūroje skiriama mažiau dėmesio, nei ji nusipelno. Projektų draudikai, koncesijų finansuotojai ir infrastruktūros obligacijų reitingų agentūros vis dažniau pripažįsta dokumentuotas struktūrinės stebėsenos programas kaip aktyvaus rizikos valdymo įrodymą. Šis pripažinimas turi išmatuojamą poveikį: sumažėjusios draudimo įmokos, palankesnės skolinimo sąlygos ir stipresnis investuotojų pasitikėjimas ilgalaikėmis infrastruktūros nuolaidomis. Projekto kūrėjams jutiklių sistema yra ne tik techninė priemonė. Tai finansų valdymo priemonė.

Tinkamo deformacijos matuoklio pasirinkimas jūsų statybos projektui

Pasirinkus tinkamą matuoklio tipą, kyla du klausimai: Kada jis bus sumontuotas, palyginti su statyba? Kokią medžiagą ir konstrukcinį elementą jis stebi?

Projekto scenarijus	Rekomenduojamas matuoklio tipas	Pagrindinė Priežastis
Naujas betono liejimas (pamatai, užtvankos, plokštės)	Įtaisytas VW deformacijos matuoklis	Montuojamas prieš pilant; po jo nėra prieigos
Esama betoninė arba konstrukcinė mediena	Ant paviršiaus montuojamas VW deformacijos matuoklis	Varžtais arba klijuojama be struktūrinių įsikišimų
Plieniniai elementai, tiltų sijos, bokštų flanšai	Paviršiuje suvirintas VW deformacijos matuoklis	Suvirinta jungtis atlaiko vibraciją ir ciklines apkrovas
Armatūros ir polių armatūros stebėjimas	Armatūros įtempimo matuoklis	Matuoja ašinę apkrovą tiesiai strypo viduje

Be tipo pasirinkimo, daugumai tarptautinių projektų galioja dar du aspektai. Pirma, išmanieji ir skaitmeniniai išvesties variantai – modeliai su RS-485 išėjimu ir integruotu temperatūros kompensavimu – integruojami tiesiogiai su daiktų interneto duomenų registratoriais ir centralizuotomis stebėjimo platformomis. Daugelyje infrastruktūros konkursų specifikacijų dabar aiškiai reikalaujama skaitmeninių jutiklių išvesties, ypač išmaniojo miesto ir didelių transporto projektų atveju. Antra, gamyklos kalibravimo sertifikatai yra būtini siekiant atitikties norminiams aktams ir draudimo dokumentams. Pirkėjai turėtų patvirtinti kalibravimo atsekamumą prieš pirkdami, ypač kai tiekia jutiklius iš kitų šalių.

Inžinieriams, kurie nurodo įtempimo matuoklius infrastruktūros projektams, „Kingmach“ vibruojančios vielos įtempio matuoklio diapazonas apima paviršiaus, įterpimo, suvirinimo ir armatūros įtempimo matuoklio konfigūracijas – su išmaniosiomis skaitmeninėmis išvesties galimybėmis, skirtomis integracijai su šiuolaikinėmis stebėjimo sistemomis.

Išvada

Apkrauta konstrukcija visada bendrauja. Jis perduoda ryšį per mikrodeformacijas, kurių negali aptikti jokia inspektoriaus akis ir jokia vizualinė apklausa negali kiekybiškai įvertinti. Įtempimo matuokliai yra instrumentai, kurie daro tą ryšį suprantamą – mechaninį įtempį paverčia duomenimis, kurių inžinieriams ir turto savininkams reikia priimti pagrįstus sprendimus.

Privalumai apima ne tik prietaisų kambarį. Ankstyvas aptikimas taupo gyvybes ir biudžetus. Dizaino patvirtinimas pagerina būsimų projektų kokybę. Nuolatinis stebėjimas leidžia atlikti nuotolinę priežiūrą bet kokiu mastu. Teisės aktų laikymasis tampa dokumentuojamas, o ne prielaidas. Priežiūra prailgina turto tarnavimo laiką. O finansinės rizikos valdymas tobulėja taip, kad tai būtų matoma ir draudikams, ir investuotojams.

Tinkamas jutiklis, tinkamai nurodytas ir tinkamai sumontuotas, ne tik fiksuoja, ką daro konstrukcija. Tai suteikia kiekvienai suinteresuotajai šaliai – inžinieriui, savininkui, reguliuotojui ir draudikui – pasitikėjimo žinoti, kad konstrukcija veikia taip, kaip turėtų, ir įspėjimą, kurio reikia, kai taip nėra.

Jei nurodote jutiklius būsimam projektui, susisiekite su Kingmach technine komanda ir nurodykite savo projekto parametrus, kad gautumėte jutiklio pasirinkimo rekomendaciją, pritaikytą jūsų konstrukcijos tipui, montavimo sąlygoms ir stebėjimo tikslams.

DUK

1. Kokių tipų tenometrai dažniausiai naudojami civilinėje statyboje?

Vibracinės vielos (VW) deformacijos matuokliai yra dominuojantis pasirinkimas nuolatiniam civiliniam ir geotechniniam stebėjimui. Jie gali būti montuojami ant paviršiaus, įmontuojami, suvirinami ant paviršiaus ir su armatūros įtempimo matuokliu, kad atitiktų skirtingus konstrukcinius elementus ir montavimo sąlygas. Jų dažnio išvesties principas užtikrina stabilius, ilgalaikius rodmenis, kurių atsparūs folijos matuokliai negali patikimai išlaikyti per daugiametes stebėjimo programas.

2. Kiek laiko įtaisyti deformacijos matuokliai tarnauja betoninėse konstrukcijose?

Aukštos kokybės VW įterptieji matuokliai yra skirti eksploatuoti ilgiau nei 25–30 metų, kai jie tinkamai sumontuoti ir apsaugoti tinkamais kabelių išvedžiojimu. Daugelis užtvankų ir tiltų stebėjimo įrenginių davė nuoseklius duomenis daugiau nei du dešimtmečius. Ilgalaikis veikimas priklauso nuo montavimo kokybės, kabelio apsaugos ir jutimo elemento kalibravimo stabilumo – visi veiksniai, kuriuos prieš pirkimą reikia patvirtinti su gamintoju.

3. Ar įtempio matuokliai gali veikti panardinus arba visiškai apsemtus vandeniu?

Taip. Dauguma civilinės paskirties VW deformacijų matuoklių turi IP68 atsparumo vandeniui reitingą ir yra specialiai sukurti povandeniniam veikimui jūrinėje aplinkoje, vandenį sulaikančiose konstrukcijose ir prisotintose žemės sąlygose. Įtvirtinimo modeliai, naudojami užtvankų ir pakrančių pamatų stebėjimui, nuolat veikia žemiau vandens lygio arba vandenį sulaikančių konstrukcijų telkinyje visą savo projektinį eksploatavimo laiką.

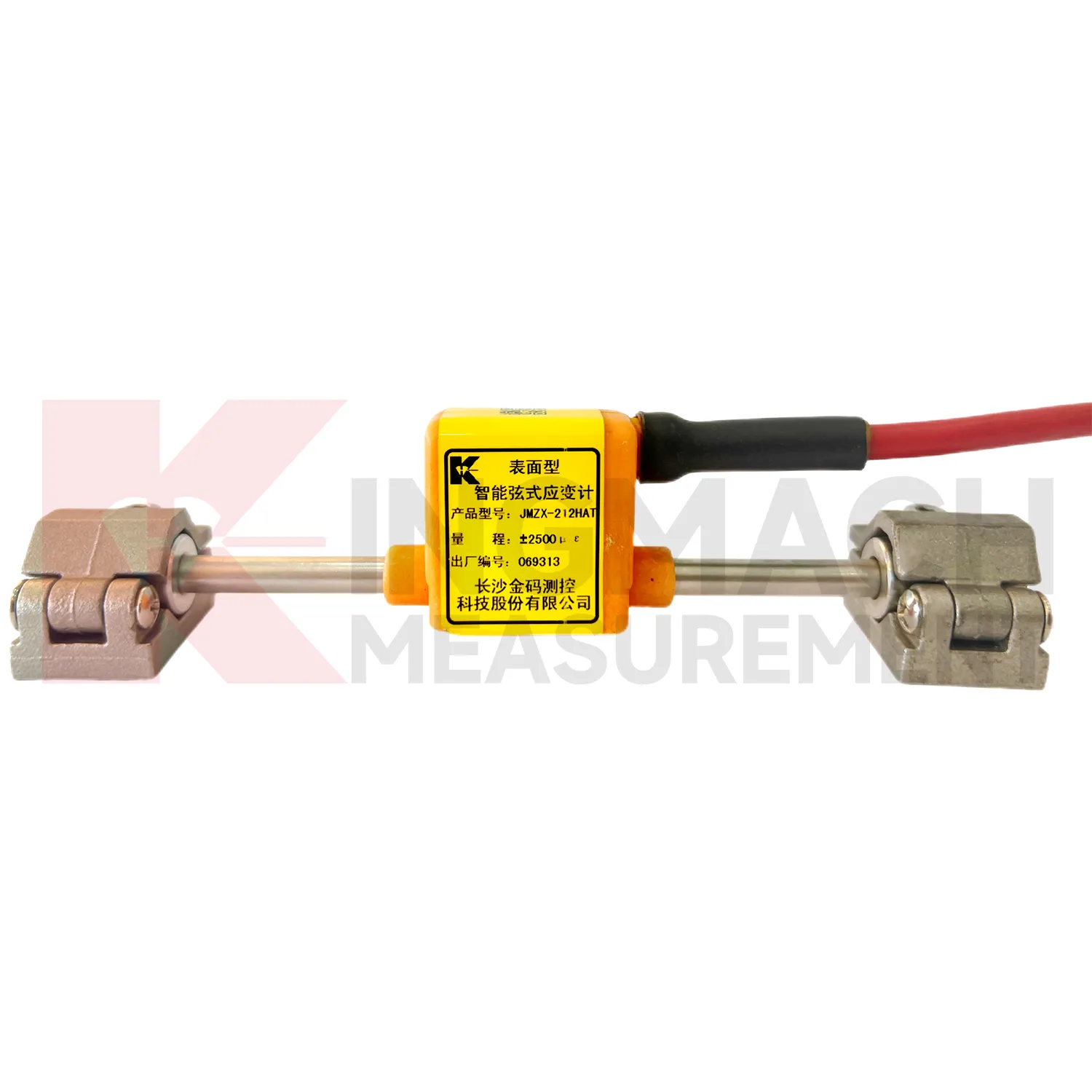

4. Kuo skiriasi ant paviršiaus montuojamas įtempio matuoklis?

Paviršiaus montavimo matuoklis įrengiamas esamos konstrukcijos išorėje – suklijuotas epoksidine derva arba prisukamas per laikiklius – baigus statybą. Jis matuoja konstrukcinio paviršiaus įtempimą. Statybos metu įterpiamasis matuoklis įliejamas tiesiai į šviežią betoną ir matuoja įtempimą konstrukcinio elemento korpuse. Įtvirtinimo matuokliai pateikia duomenis apie betono masės vidinę įtempimo būseną, prie kurios paviršiaus prietaisai negali pasiekti, ir jie nuolat lieka kaip konstrukcijos dalis.

5. Kaip įtempių matuokliai integruojami su šiuolaikinėmis konstrukcijų būklės stebėjimo platformomis?

Išmanieji VW deformacijos matuokliai su skaitmenine RS-485 išvestimi jungiami tiesiogiai prie suderinamų duomenų kaupiklių, kurie per korinį, palydovinį ar laidinį tinklą perduoda rodmenis į debesies pagrindu veikiančias arba vietines stebėjimo platformas. Šiose platformose rodomi realaus laiko įtampos duomenys, taikomi įspėjimo slenksčiai ir generuojamos automatizuotos ataskaitos atitikties ir priežiūros komandoms. Integracijai reikalinga suderinama duomenų kaupiklio aparatinė įranga ir tinklo ryšys stebėjimo vietoje – abu jie turėtų būti nurodyti kartu su jutiklio pasirinkimu projekto planavimo etape.
