Kaip pasirinkti tinkamą apkrovos elementą: Geotechnikos inžinieriaus pasirinkimo vadovas

Neatitinkamas apkrovos elementas užtvankos inkaro stebėjimo projekte ne tik sukuria blogus duomenis, bet ir sukuria saugos įsipareigojimus. Duomenų dreifas kaupiasi tyliai. Praleidžiami kritiniai įspėjimai. Galiausiai komandos susiduria su brangiai kainuojančiu instrumentų atnaujinimu projekto viduryje. Šis scenarijus parodo atšiaurią geotechnikos inžinerijos realybę. Apkrovos elementai nėra keičiami komponentai. Pasirinkus netinkamą tipą, sutrinka duomenų vientisumas, gali vėluoti projektai arba kyla rimtų pavojų saugai. Turite suprasti, kaip pasirinkti tinkamą apkrovos elementą jūsų konkrečiai programai. Šiame straipsnyje pateikiama praktinė sprendimų sistema, skirta inžinieriams ir pirkimų komandoms pasirinkti struktūrinius stebėjimo jutiklius su visišku pasitikėjimu.

Ką iš tikrųjų matuoja apkrovos elementas (ir ko ne)

Sukurkime pagrindinį aiškumą. Apkrovos elementas mechaninę jėgą paverčia išmatuojamu elektriniu signalu. Tai ne tik „matuoja svorį“. Turite atskirti jėgos matavimą, slėgio matavimą ir poslinkio matavimą. Šių skirtingų sąvokų supainiojimas dažnai sukelia instrumentų neatitikimus.

Atliekant geotechninį ir konstrukcinį stebėjimą, dominuojantis pasirinkimas yra vibracinės vielos apkrovos elementas. Jis labai skiriasi nuo įtempimo matuoklių tipų, dažniausiai sutinkamų standartinėse pramoninėse sąlygose. Be to, pramonė dabar išskiria įprastus ir „išmaniuosius“ apkrovos elementus. Išmanieji jutikliai turi integruotą signalo apdorojimą, skaitmeninę išvestį ir kelių parametrų galimybes. Dabar, kai suprantame pagrindinę jų funkciją, turime įvertinti veiklos aplinką.

1 sprendimo veiksnys: pirmiausia apibrėžkite savo matavimo aplinką

Prieš svarstydami apkrovos elemento tipą, turite apibrėžti savo matavimo aplinką. Šis metodas pertvarko atrankos procesą ir neapsiriboja bendraisiais specifikacijų lapų palyginimais.

Dirvožemio ir uolienų sąlyčio aplinkai reikia specifinio dizaino. Žemės slėgio elementams reikia plokščio paviršiaus, didelio ploto dizaino, kad būtų galima nustatyti įtempių koncentracijų vidurkį. „Kingmach“ žemės slėgio elementų (vw ir išmaniojo tipo) šeima tarnauja būtent šiam tikslui. Taškinės apkrovos elementas sistemingai parodys klaidingus užpildymo medžiagų rodmenis. Inkaro strypai, poliai ir po įtempimo aplinka diktuoja skirtingas formas. Tuščiaviduriai arba kieti apkrovos elementai turi tiksliai sutapti su varžto arba kabelio skersmeniu ir išankstinio įtempimo dydžiu.

Struktūriniams klojiniams ir laikiniems darbams reikalingi tvirti jutikliai. Klojinių ašinės jėgos matuokliai, tokie kaip išmanusis klojinių ašinės jėgos matuoklis (VW) JMZX-39XXHAT , suteikia greito skaitymo galimybes ir tvirtą valdymo toleranciją. Vandens ir diferencinio slėgio kontekstams reikalingi pjezometrai ir diferencinio slėgio vandens lygio matuokliai. Inžinieriai tai nurodo, kai „jėga“ yra hidrostatinė. Atminkite, kad pramoninė ir geotechninė aplinka iš esmės skiriasi. Įrengimo pastovumas, poveikio trukmė, vibracija ir reguliavimo kontekstas kinta priklausomai nuo aplinkos.

5 klausimai, į kuriuos reikia atsakyti prieš nurodydami

Prieš nurodydami apkrovos elementų modelį, atsakykite į šiuos 5 aplinkos klausimus:

1. Kokia medžiaga supa jutiklį?
2. Ar apkrova dinaminė ar statinė?
3. Ar jutiklis bus panardintas ar drėgmė?
4. Kiek truks stebėjimo programa?
5. Kokie yra įrengimo vietos apribojimai?

Aplinkos tipas		Rekomenduojamas jutiklio tipas	Kingmach modelio pavyzdys
Geotechniniai	Grunto ir užpildo kontaktas (pylimai, atraminės sienos, palaidotos konstrukcijos)	Plokščias paviršius, didelio ploto žemės slėgio elementas	VW & Smart tipo žemės slėgio elementas
	Inkaro strypas, polis ir įtempimas (Uolienų varžtai, įžeminimo inkarai, iš anksto įtempti kabeliai)	Tuščiaviduris apkrovos elementas	Tuščiaviduris apkrovos elementas JMZX-3XXXHAT
Struktūrinis	Gilus pamatas ir tunelio plieninės atramos (Atraminiai statramsčiai, plieniniai šonkauliai, tunelio įdėklai)	Ašinės jėgos / apkrovos matuoklis (montuojamas ant žnyplės)	Ašinės jėgos apkrovos matuoklis (VW ir išmanusis tipas) JMZX-38XXHAT
	Konstrukciniai klojiniai ir laikinieji darbai (Betono liejimas, falsifikatas, atraminiai rėmai)	Klojinių ašinės jėgos matuoklis	Išmanusis klojinių ašinės jėgos matuoklis (VW) JMZX-39XXHAT
	Suspaudimas tarp standžių paviršių (Tilto guoliai, kolonų pagrindai, apkrovos bandymo rėmai)	Tvirtas apkrovos elementas	Kietasis apkrovos elementas Tvirtas apkrovos elementas JMZX-34XXHAT
Vanduo/slėgis	Porų vandens slėgis prisotintame dirvožemyje (pylimai, užtvankų šerdys, šlaitai, užpildai)	Pjezometras	Išmanieji pjezometrai (VW) JMZX-55XXHAT

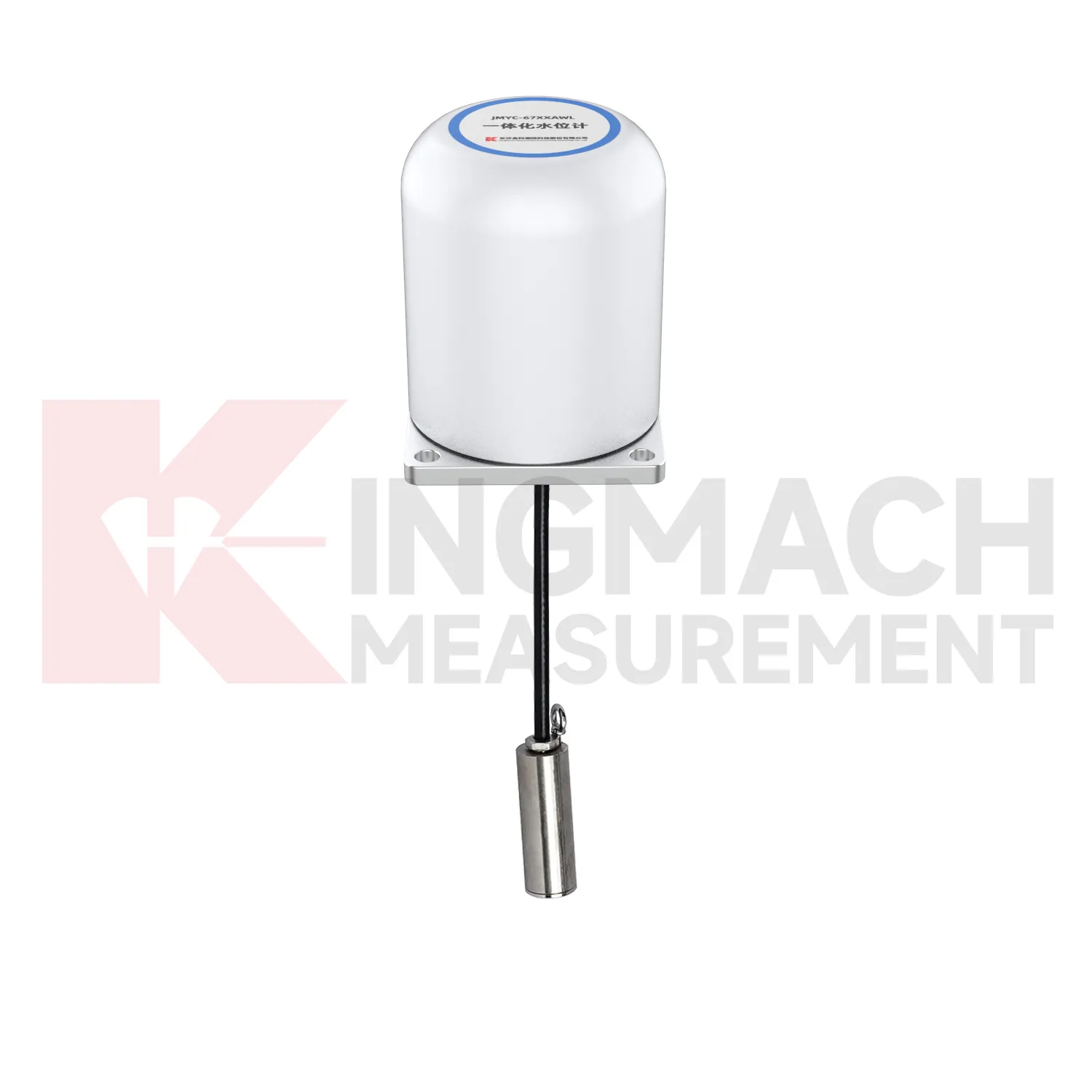

	Gruntinio vandens lygis gręžiniuose ir šuliniuose (Aikštelės tyrimas, vandens nusausinimo kontrolė, užtvankos nutekėjimas)	Diferencinio slėgio vandens lygio matuoklis	Diferencialinio slėgio vandens lygio matuoklis
Pramoninis/tikslus	Kompaktiškos mechaninės sistemos (Siauras struktūrinis paviršius, ploni komponentai, mažos erdvės integracija)	Įtempimo matuoklio apkrovos elementų jutiklis (miniatiūrinis)	Įtempimo matuoklio apkrovos elementų jutiklis
Pramoninis	Kasyba ir požeminiai kasinėjimai (Atraminės sijos, armatūros elementai, uolienų slėgio zonos)	Įtempimo matuoklio apkrovos elementų jutiklis ant atraminių / armatūros elementų	Įtempimo matuoklio apkrovos elementų jutiklis

Ištirkite visą Kingmach apkrovos elementų produktą: Apkrovos langelio kategorija

2 sprendimo veiksnys: suderinkite apkrovos elemento tipą su jėgos konfigūracija

Tada turite suderinti apkrovos elemento tipą su konkrečios jėgos konfigūracija.

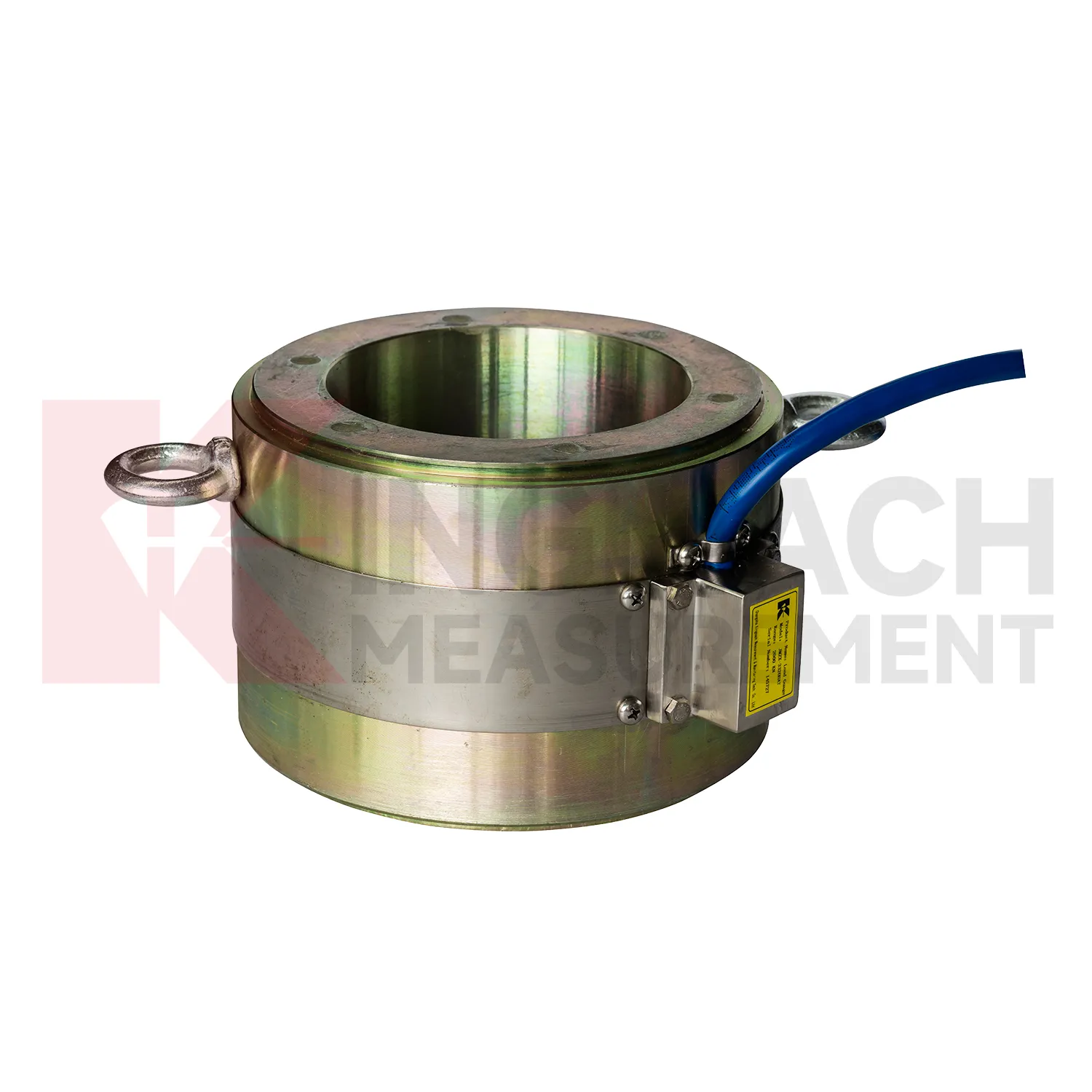

• Tuščiaviduriai apkrovos elementai (pvz., JMZX-3XXXHAT ): Jie turi angą, skirtą inkaro strypams, uolienų varžtams ir polių galvutėms. Jėga eina tiesiai per centrą. Jie idealiai tinka po sumontuoto stebėjimo, nepažeidžiant konstrukcijos elemento.
• Kietosios apkrovos elementai (pvz., JMZX-34/35/36XXHAT ): Šie stulpelių suspaudimo elementai yra tarp konstrukcinių paviršių. Pati ląstelė tampa laikančiuoju įdėklu. Jie puikiai tinka didesniems pajėgumų diapazonams.

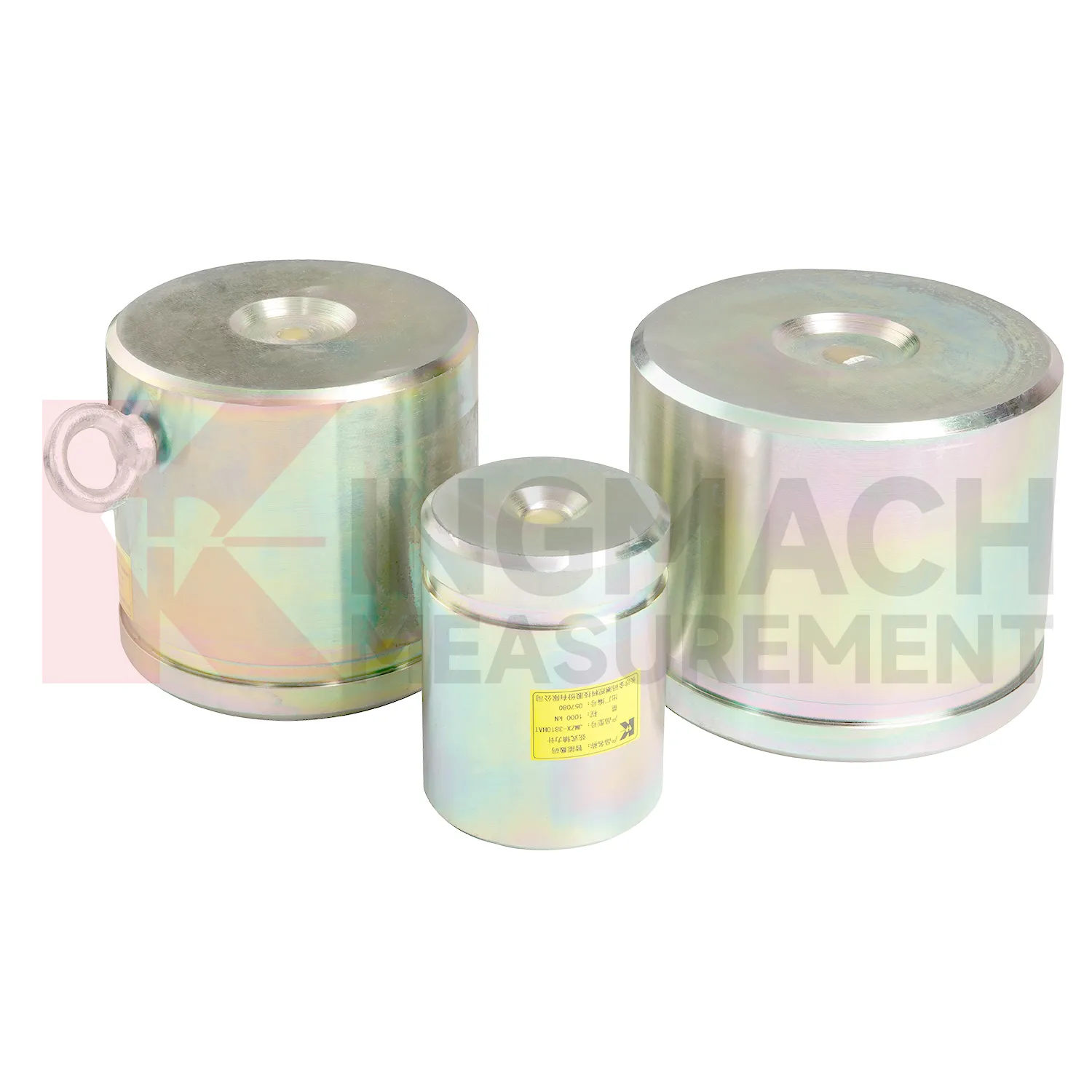

• Ašinės jėgos apkrovos matuokliai (pvz., JMZX-38XXHAT ): Inžinieriai optimizuoja juos kabelių ir statramsčių stebėjimui. Jie užfiksuoja pokyčius prieš stresą laikui bėgant. Ši funkcija yra labai svarbi ilgalaikiam tilto ir atraminės sienos veikimui.
• Žemės slėgio elementai (pvz., JMZX-50/51XXAT ): Šios didelio skersmens plokščios ląstelės matuoja dirvožemio ir struktūros sąsajos įtempį. Didelis „51“ variantas tinka didelių apkrovų pylimams ir užtvankoms.

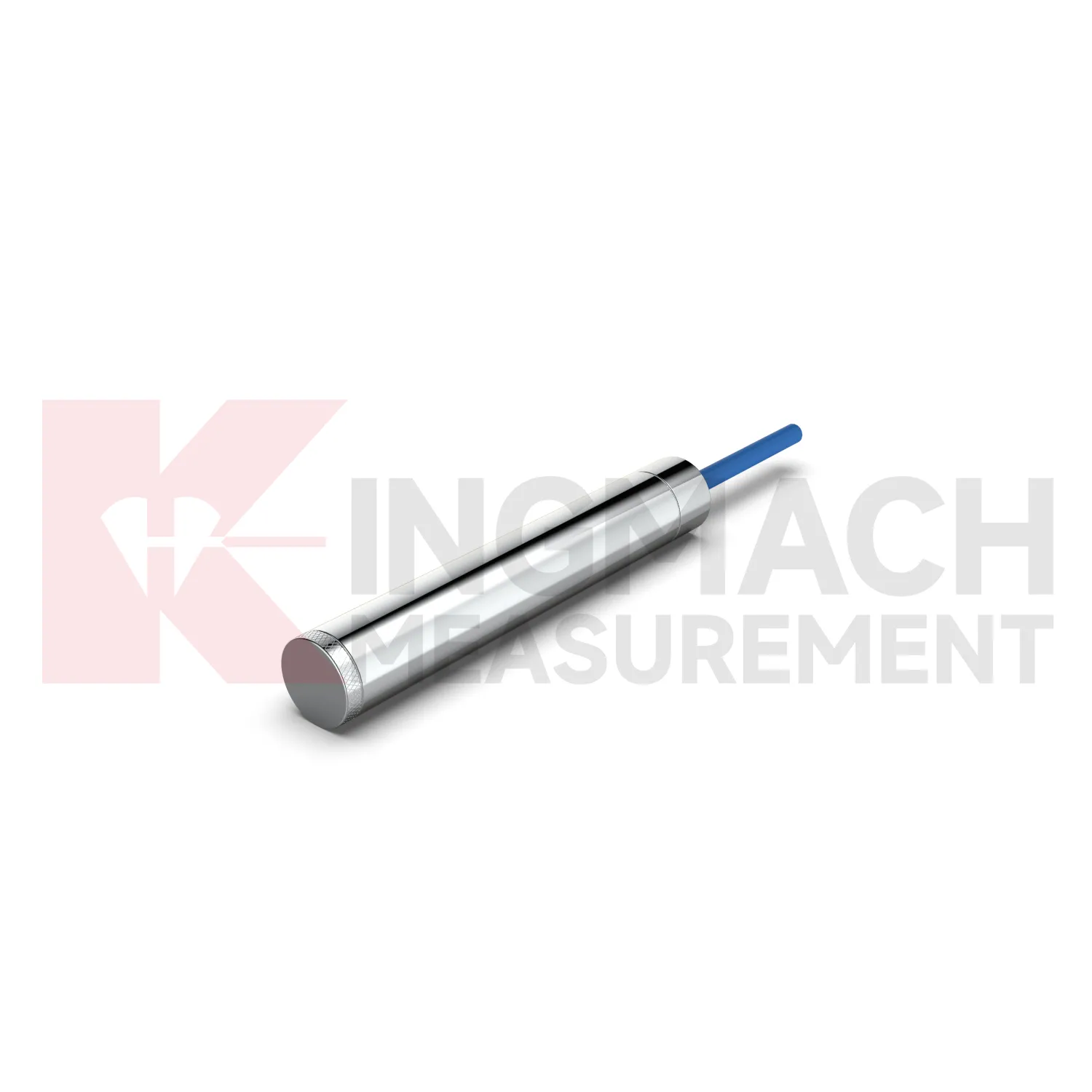

• Pjezometrai (pvz. JMZX-55XXHAT ): Inžinieriai tokius pasirenka, kai „apkrova“ yra vandens slėgis. Išmaniosios vibracinės vielos rūšys užtikrina ilgalaikį požeminio vandens ir porų slėgio stebėjimą.

3 sprendimo veiksnys: talpa, tikslumas ir per didelės specifikacijos spąstai

Atidžiai spręskite pajėgumus, kad išvengtumėte įprastos viešųjų pirkimų klaidos dėl per didelių specifikacijų. Daugelis komandų perka atsižvelgdami į maksimalų pajėgumą, o ne į faktinį veikimo diapazoną. Pavyzdžiui, įdėjus 5000 kN elementą į 400 kN taikymą, jis turi veikti žemiausiuose 8 % diapazono. Skiriamoji geba ir pakartojamumas smarkiai pablogėja esant kraštutiniams diapazonams. Paprastai pasirinkite elementą, kurio numatoma darbinė apkrova yra nuo 40% iki 80% vardinės talpos.

Taip pat turite suprasti tikslumo klases. Laboratorinis tikslumas smarkiai skiriasi nuo įdiegto tikslumo. Temperatūros efektai, ekscentrinė apkrova ir kabelio ilgis keičia lauko veikimą. Plataus diapazono ląstelės, pvz., JMYC-67XXAWL diferencinio slėgio matuoklis , siūlo lankstumą. Turite įvertinti, kada jie sutaupo išlaidas, palyginti su tuo, kada jie aukoja raišką. Galiausiai apsvarstykite ilgalaikį stabilumą. Vibruojantys vieliniai jutikliai rodo puikų šliaužimą ir nulinio dreifo elgesį per daugiametes stebėjimo programas. Šiuose scenarijuose jie paprastai pranoksta varžinių deformacijų matuoklių tipus.

4 sprendimo veiksnys: įprastas prieš išmanųjį jutimą

Turite nuspręsti, kada laive esanti žvalgyba yra svarbi. Įprasti vibruojantys laidiniai jutikliai išduoda dažnio signalą. Jiems reikalingas išorinis skaitytuvas arba duomenų kaupiklis. Jie siūlo mažiausią vieneto kainą, didelį patikimumą ir dešimtmečius įrodytą našumą.

Ir atvirkščiai, išmaniuose (HAT) jutikliuose yra integruotas mikroprocesorius. Šis procesorius valdo signalo kondicionavimą, temperatūros kompensavimą ir skaitmeninę RS-485/SDI-12 išvestį. Šis intelektas pašalina triukšmą ilgais kabeliais didelėse vietose. Turėtumėte pasirinkti išmaniuosius jutiklius dideliems 20 ar daugiau instrumentų masyvams. Jie taip pat puikiai tinka nuotolinėse svetainėse ar projektuose, kuriems reikalinga tiesioginė integracija su SCADA arba IoT duomenų platformomis. Įprastų jutiklių užtenka rankinio skaitymo programoms arba nedideliam vietų skaičiui. Atidžiai apsvarstykite visas nuosavybės išlaidas. Išmanieji jutikliai kainuoja daugiau iš anksto, tačiau jie sumažina duomenų kaupiklio kanalų skaičių, laidų sudėtingumą ir priežiūros apsilankymus per įprastą 5 metų stebėjimo laikotarpį.

5 sprendimo veiksnys: sistemos integravimas

Apkrovos elementas nėra visa sistema. Vien tik apkrovos elementas gamina duomenis, o stebėjimo sistema – įžvalgą. Turite kartu nurodyti rodmenis, duomenų kaupiklius, vizualizacijos programinę įrangą ir pavojaus slenksčius.

Pirmiausia įsitikinkite, kad signalas yra suderinamas. Išvesties tipas turi visiškai atitikti duomenų gavimo sistemą. Ne mažiau svarbūs yra ir kabelių įrengimo klausimai. Įvertinkite kabelio ilgį pagal galimą signalo pablogėjimą. Naudokite šarvuotą prietaisų kabelį požeminiams arba povandeniniams bėgiams. Pagalvokite apie vizualizavimo ir įspėjimo mechanizmus. Automatiniai prietaisų skydeliai paverčia neapdorotus apkrovos rodmenis į veiksmingą saugos informaciją. Ši informacija yra gyvybiškai svarbi užtvankų stebėjimui, pamatų duobių valdymui ir tilto sveikatai. Ieškokite konkrečiam projektui pritaikytų sprendimų paketų, pritaikytų jūsų infrastruktūros tipui.

Praktinis atrankos kontrolinis sąrašas

Dažnos atrankos klaidos (ir kaip jų išvengti)

1. Neteisingas pramonės dėmesys: Pramoninių apkrovos elementų nustatymas geotechninėms reikmėms yra pavojingas. Jie turi netinkamą formos faktorių, netinkamus apsaugos reitingus ir neturi ilgalaikio stabilumo duomenų.

2. Diegimo metodikos nepaisymas: Tuščiavidurė ląstelė reikalauja tobulo ašies išlyginimo. Nepatyręs ekipažas gali sukelti ekscentrinių apkrovos klaidų, kurios sugadina duomenis per visą stebėjimo laiką.

3. Pirkimas už vieneto kainą: Perkant griežtai atsižvelgiant į vieno jutiklio kainą, neatsižvelgiant į visas prietaisų sistemos išlaidas, biudžetas viršijamas.

4. Duomenų gavimas vėliau: Duomenų gavimo sistemos traktavimas kaip pasekmė sukuria didžiulius suderinamumo spragas.

5. Techninės priežiūros nepaisymas: Jei 10–20 ir daugiau metų užtvankų saugos stebėjimo programose nesuplanuojama pakartotinio kalibravimo arba jutiklio keitimo, kyla pavojus ilgalaikei saugai.

Teisingas jutiklis, tinkamas projektas, tinkamas partneris

Tinkamo jutiklio pasirinkimas užtikrina jūsų projekto sėkmę. Turite apibrėžti savo matavimo aplinką, suderinti jėgos konfigūraciją, optimizuoti pajėgumų diapazoną, pasirinkti tinkamą intelekto lygį ir atidžiai planuoti sistemos integravimą. Sudėtingiems projektams labai naudingas ankstyvas inžinerinis dialogas, o ne paprastas duomenų lapų palyginimas.

„Kingmach“ techninė komanda teikia nemokamas projekto reikalavimų peržiūras. Pateikite savo projekto parametrus ir per 48 valandas gaukite rekomenduojamą jutiklio specifikaciją.→ [Gaukite nemokamą techninę rekomendaciją]

Ši nemokama konsultacija padeda užtikrinti optimalų instrumentų pasirinkimą. Norėdami sustiprinti savo įsitraukimą, galite tyrinėti mūsų atitinkamų projektų atvejų tyrimus. Naršykite mūsų išsamią Apkrovos langelis kad surastumėte tiksliai jūsų poreikius atitinkantį instrumentą. Siekdami apsaugoti jūsų infrastruktūrą, teikiame tvirtas ilgalaikes palaikymo ir kalibravimo paslaugas.
