„Kingmach“ poslinkio matuoklio specifikacijų vadovas

Pradėkite nuo judesio, kurį turite išmatuoti

Prieš palygindami duomenų lapus, apibrėžkite poslinkio režimą. Įtrūkimų matuoklis, matuojantis 20 mm jungtį, neišsprendžia tos pačios problemos, kaip GNSS įrenginys, sekantis šlaito judėjimą, vielinio lyno jutiklis, matuojantis ilgą eigą, ar kelių taškų matuoklio rodmenų judėjimas skirtinguose uolienų sluoksniuose. Diapazonas, diegimo būdas ir duomenų interpretacija priklauso nuo judėjimo tipo.

„Kingmach“ poslinkių diapazonas apima linijinį poslinkį, plyšio plotį, išsiplėtimo siūlių judėjimą, didelio masto paviršiaus poslinkį, geotinklo deformaciją, klojinių nusėdimą, aplinkinių uolienų poslinkį ir pamatinių uolienų poslinkį. Pirmiausia programoje pasirinkite matavimo struktūrą, tada patikslinkite skaitines specifikacijas.

• Dėl įtrūkimų ar siūlių pločio patikrinkite trumpą atstumą, skiriamąją gebą, tvirtinimo pagrindą, matavimo strypą ir ilgalaikį stabilumą.
• Dėl tilto, užtvankos, geležinkelio ar pastato santykinio poslinkio, patikrinkite tikslumą, temperatūros įtaką, hidroizoliaciją ir suderinamumą.
• Norėdami stebėti šlaitus ar nuošliaužas, patikrinkite atstumą, ryšį, galią, atsparumą oro sąlygoms ir veikimą be priežiūros.
• Dėl uolienų sluoksnių ar pamatinių uolienų deformacijos patikrinkite inkaro konstrukciją, gręžimo ir injektavimo būdą, matavimo taškus ir įrengimo gylį.
• Klojinių ir konstrukcijų stebėjimui, patikrinkite apsaugą, atsako patikimumą, laikiną montavimą ir signalizacijos integravimą.

Palyginti pagrindinio poslinkio matuoklio specifikacijas

Diapazonas: venkite ir per mažo, ir nereikalingo per didelio dydžio

Per mažą diapazoną turintis jutiklis gali pasiekti ribą didelio įvykio metu. Jutiklis, kurio diapazonas yra daug didesnis nei reikia projektui, gali padidinti sąnaudas nepagerindamas mažų judesių matomumo. Prieš pasirinkdami diapazoną, įvertinkite normalų, sezoninį, statybos etapo ir įspėjimo lygio judėjimą.

Trumpam struktūriniam judėjimui „Kingmach“. JMDL-52XXADT diferencialinis poslinkio matuoklis yra 20 mm, 50 mm ir 100 mm diapazonuose. The JMDL-22XXAT išmanusis įtrūkimų matuoklis yra 20 mm, 50 mm, 100 mm ir 200 mm modeliai. Ilgesnėms kelionėms, JMLS-22XXADT vielinio lyno poslinkio jutiklis apima 0-500 mm, 0-1000 mm ir 0-2000 mm parinktis.

Pridėkite judėjimo, kuris suaktyvina inžinerinį veiksmą, maržą, o ne savavališką procentą. Jutiklis turėtų užfiksuoti įspėjamąjį įvykį neveikiant tiek žemiau visos skalės, kad pasirinktas diapazonas turėtų mažai praktinės vertės normaliam tendencijų stebėjimui.

Rezoliucija ir tikslumas atsako į įvairius klausimus

Rezoliucija yra mažiausias rodomas prieaugis. Tikslumas yra numatomas skirtumas tarp nurodytos vertės ir tikrojo poslinkio. Matuoklis gali rodyti 0,01 mm, o jo tikslumas išreiškiamas procentais nuo visos skalės, todėl abi vertes reikia peržiūrėti kartu.

JMDL-52XXADT nurodyta 0,01 mm skiriamąja geba ir +/-0,1% FS tikslumu. Išmanusis bendrosios paskirties poslinkio matuoklis nurodytas 0,01 mm raiška ir 0,5 % FS tikslumu. Magnetostrikcinis modelis nurodytas 0,01 mm raiška ir +/-0,05% FS tikslumu. Rezoliucija įtakoja mažą tendencijų matomumą; tikslumas turi įtakos pasitikėjimui absoliučia verte.

Nenustatykite aliarmo slenksčio vien tik pagal ekrano prieaugį. Atsižvelkite į tikslumą, pakartojamumą, temperatūros įtaką, įrengimo judėjimą ir projekto sprendimo ribą, kad sumažintumėte trikdžių pavojaus signalus ir klaidingą interpretaciją.

Suderinkite jutimo principą prie svetainės

Jutimo principas turi įtakos dreifui, ilgaamžiškumui, montavimui, priežiūrai ir signalo elgsenai. Indukciniai dažnio moduliuoti skaitikliai tinka daugeliui struktūrinių poslinkių ir išsiplėtimo jungčių užduočių, nes jų skaitmeninė architektūra palaiko stabilų stebėjimą dideliais atstumais. Vielinių lynų jutikliai valdo ilgesnę kelionę arba netiesioginio judėjimo kelius, o GNSS palaiko didelio masto paviršiaus judėjimą atokiuose taškuose.

The JMCW-21XXADT magnetostrikcinio poslinkio matuoklis yra papildoma nekontaktinė parinktis Kingmach poslinkio portfelyje; tai nėra vibruojančios vielos poslinkio jutiklis. Jo bekontakčio jutimo struktūra skirta tais atvejais, kai yra naudingas mažesnis mechaninis susidėvėjimas ir absoliutus tiesinis padėties matavimas. Paskelbta specifikacija apima IP67 apsaugą, RS485 ryšį ir veikimą nuo -30 C iki +80 C.

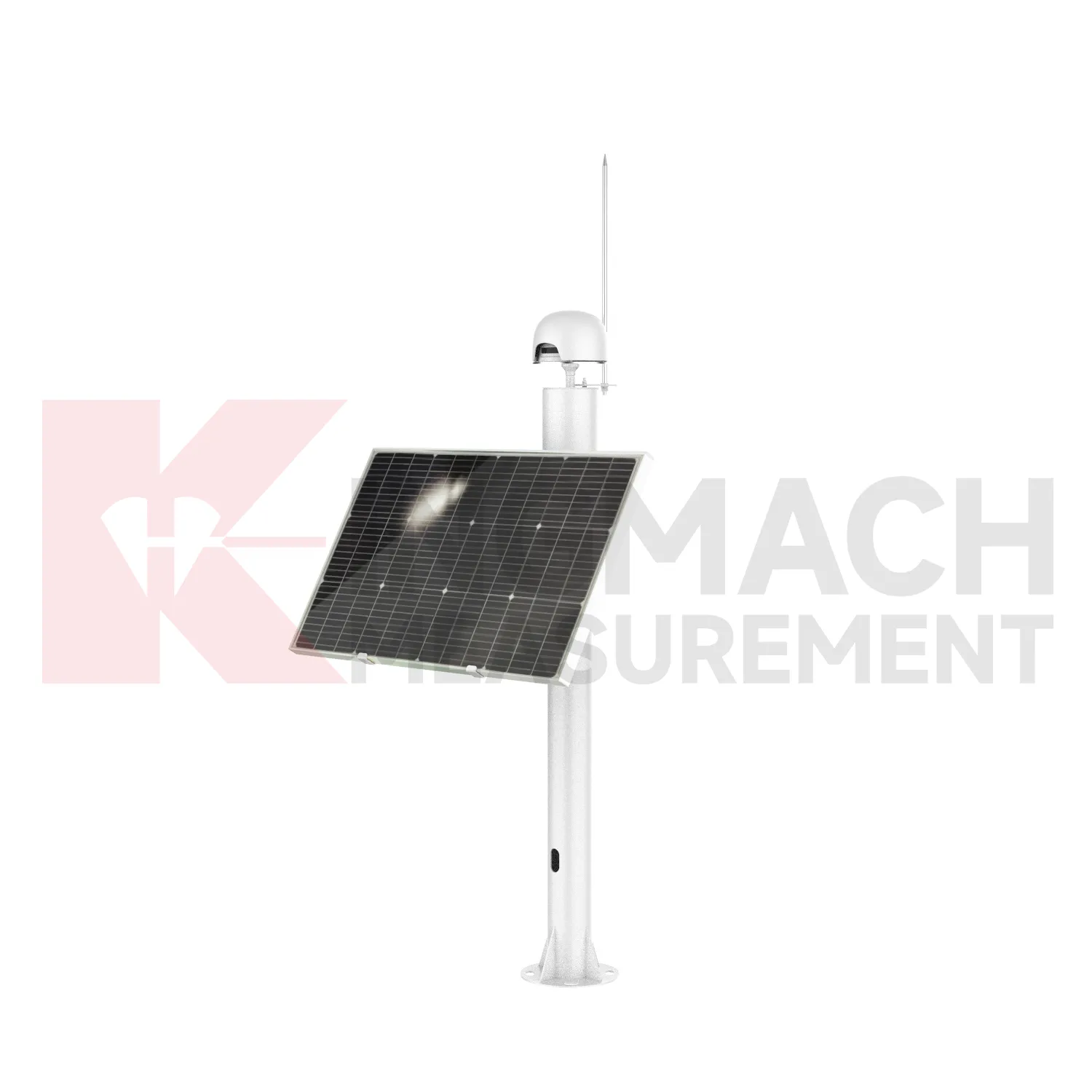

Nuotoliniam paviršiaus judėjimui, Integruotas GNSS JMBD-1050YT palaiko kelių žvaigždynų padėties nustatymą, 4G ir RS485 ryšį, saulės ir ličio baterijų veikimą, IP67 apsaugą ir aplinkos diapazoną nuo -40 C iki +85 C. Pasirinkite GNSS, kai reikalingas išvestis yra pozicinis judėjimas didesniame plote, o ne vietinis jungties poslinkis.

Ekrano temperatūra, vanduo, dulkės ir elektros poveikis

Civilinės stebėjimo vietos veikia jutiklius nuo lietaus, kondensato, dulkių, purvo, vibracijos, kabelių traukimo, korozinio oro ir elektros trikdžių. Laikykite sandarumą ir aplinkos ribas kaip pagrindinius atrankos kriterijus. Tinkamas jutimo principas vis tiek gali nepavykti, jei korpusas, jungtis, kabelio įvadas arba montavimo padėtis neatitinka vietos.

Palyginkite veikimo diapazoną su įrenginio mikroklimatu, o ne su netoliese esančia meteorologine stotimi. Užtvankos galerija, tunelio pamušalas, tilto paklotas ir atviras šlaitas gali turėti labai skirtingas temperatūros ir drėgmės sąlygas. Apsvarstykite kabelių apsaugą, jungčių sandarinimą, drenažą, įžeminimą ir apsaugą nuo viršįtampių kaip montavimo projekto dalį.

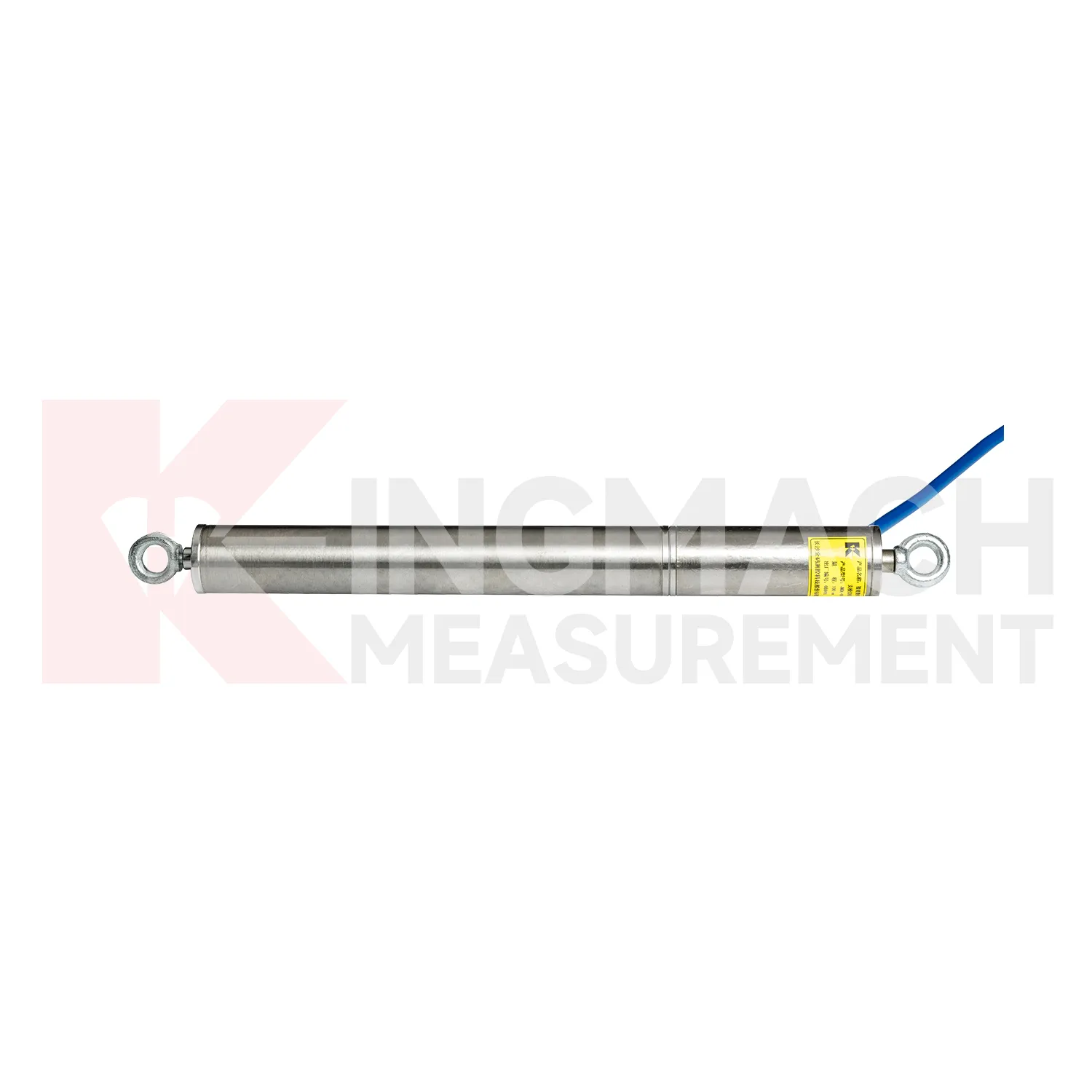

„Kingmach“ vielinio lyno poslinkio jutiklis turi IP67 ir -30 C iki +70 C. Magnetostrikcinis matuoklis yra IP67 ir -30 C iki +80 C. JMDL-49XXAT Smart Formwork / plieninės vielos poslinkio matuoklis yra nurodytas IP68, kuris gali tikti įrenginiams, kuriuose yra didesnis vandens ir dulkių poveikis, kai jo matavimo struktūra taip pat tinka projektui.

Patvirtinkite visą komunikacijos ir įsigijimo grandinę

Poslinkio matuoklis sukuria naudingą informaciją tik tada, kai signalas pasiekia sistemą, kuri saugo, tikrina ir praneša rezultatą. Prieš pirkdami patvirtinkite ryšio režimą, kabelio atstumą, duomenų perdavimo spartą, jei taikoma, registratoriaus suderinamumą, maitinimą, įžeminimą, apsaugą nuo viršįtampių, inžinerinių vienetų konvertavimą, laiko sinchronizavimą ir duomenų kokybės patikras.

RS485 yra įprastas patikimame skaitmeniniame stebėjime, nes palaiko lauko integravimą ir ilgesnį kabelių eigą. Nuotoliniams taškams taip pat gali prireikti 4G, saulės energijos įkrovimo arba veikimo su akumuliatoriumi. Peržiūrėkite jutiklį, kabelį, registratorių, korpusą, programinę įrangą, aliarmo logiką ir priežiūros prieigą kaip vieną sistemą, o ne atskirus eilutinius elementus.

The JMDL-21XXAT išmanusis bendrosios paskirties poslinkio matuoklis saugo jutiklio identifikavimo ir kalibravimo informaciją ir gali dirbti su automatiniu stebėjimu be priežiūros. Peržiūrėdami RFQ, patvirtinkite tikslią pasirinkto modelio nuskaitymą arba registratorių, laidus, adresavimą, programinės įrangos atvaizdavimą ir paleidimo procedūrą.

Laikykite montavimo įrangą kaip matavimo dalį

Poslinkio matavimas priklauso nuo faktinio judesio perkėlimo į jutimo elementą be laisvumo, lenkimo paklaidos, trinties ar netyčinio suvaržymo. Prieš patvirtindami jutiklį, peržiūrėkite montavimo brėžinį. Duomenų kokybei įtakos turi montavimo geometrija, numatoma judėjimo kryptis, kabelių maršrutas, prieiga prie nulio nustatymo ir apsauga nuo konstrukcijos pažeidimų.

Plyšių matuokliai reikalauja stabilių pagrindų ir tinkamų matavimo strypų. The JMDL-24XXAT išmanusis lankstus poslinkio matuoklis turi deformuotis su stebimu geotinkleliu arba armuota medžiaga. The JMDL-31XXAT išmanusis kelių taškų poslinkio matuoklis naudoja skirtingo gylio inkarus su gręžimu, glaistymu, apsauginiais vamzdžiais ir montavimo įranga.

Dėl pamatinių uolienų ar aplinkinių uolienų judėjimo, JMDL-32XXAT išmanusis vieno taško pamatinio uolienų poslinkio matuoklis naudojamas flanšas, jutiklis, sujungimo strypas, inkaro galvutė ir PVC vamzdžių mazgas. Šie komponentai apibrėžia, kaip jutiklis seka uolienų masės judėjimą, todėl jie priklauso techninei apžvalgai ir citatai, o ne traktuojami kaip pasirenkami priedai.

Kingmach poslinkio matuoklio specifikacijų žemėlapis

Patvirtinti Kingmach projekto pavyzdžiai

Egongyan tiltas tik geležinkeliu, Čongčingas (2019 m.)

The Egongyan geležinkelio tilto stebėjimo projektas apėmė kabelio jėgą, įlinkį, įtrūkimą ir aplinkos stebėjimą. Projekto įrangos sąraše yra JMDL-22XXAT Smart Crack Gauge kartu su deformacijos, apkrovos, posvyrio, pagreičio, temperatūros-drėgmės, kritulių, vėjo ir automatinio matavimo įranga. Šis pavyzdys rodo, kodėl įtrūkimų matuoklis turėtų būti nurodytas kaip suderintos stebėjimo grandinės dalis. Pirkėjai turėtų kartu nustatyti įtrūkimų ar jungčių diapazoną, montavimo vietą, aplinkos poveikį, gavimo sąsają ir pavojaus slenkstį, o ne pasirinkti matuoklį vien pagal skiriamąją gebą.

Prieš pradedant diegimą, kiekviename taške užrašykite matavimo pradinę liniją, apsauginę įrangą, patikrinimo prieigą ir perdavimo priėmimo kriterijus.

Yuping-Panzhou greitkelis, Guidžou (2023)

The Yuping-Panzhou greitkelio projektas apėmė tunelio nusėdimą, lanko ir juosmens konvergenciją, įtrūkimų ir struktūrinių deformacijų stebėjimą. Į jo taikymo sąrašą įtrauktas išmanusis įtrūkimų matuoklis ir poslinkio matavimas lazeriu, taip pat hidrostatinio lygio ir vibruojančios vielos deformacijos prietaisai. Šis atvejis palaiko kelių parametrų požiūrį į tunelio deformaciją: vietinis plyšio atidarymas, konvergencija, nusėdimas ir deformacija atsako į įvairius inžinerinius klausimus. Pirkdami nurodykite, kur yra įrengtas kiekvienas poslinkio taškas, numatoma judėjimo kryptis ir dydis, kaip rodmenys pasiekia stebėjimo platformą ir kuri riba inicijuoja patikrinimą ar eskalavimą.

Montavimo plane taip pat turėtų būti nurodytas atskaitos taškas, montavimo tolerancija, kabelio apsauga, paleidimo bandymas ir prieigos būdas vėlesniam techninės priežiūros darbui.

Changde vėjo jėgainių bokštas, Hunan (2025)

The Changde vėjo jėgainių bokšto projektas stebimas pamato nuosėdis, tvirtinimo kabelio jėga, konstrukcinė vibracija, pereinamojo skyriaus įtrūkimai ir deformacija. Su juo susijusią įrangą sudaro JMLS-22XXADT vielinio lyno poslinkio jutiklis kaip platesnio jutiklių paketo dalis. Šis pavyzdys yra naudingas, kai ilgos kelionės ar netiesioginis judėjimas turi būti stebimas naudojant kitas struktūrines reakcijas. Pasirinkdami apibrėžkite laido kelią, važiavimo diapazoną, grįžimo kryptį, tvirtinimo stabilumą, gaubto apšvietimą, ryšio maršrutą ir prieigą prie patikrinimo. Šios detalės nustato, ar jutiklis seka konstrukcijos judėjimą be laisvumo, trinties ar mechaninių trukdžių.

Priėmimas turėtų apimti kontroliuojamą kelionės patikrinimą, pradinio lygio nuskaitymą, kabelio patikrinimą ir patvirtinimą, kad išvestis pasiekia priskirtą stebėjimo kanalą.

Kainos, dokumentai ir komercinės sąlygos

Poslinkio matuoklio kaina priklauso nuo tikslaus modelio, diapazono, išėjimo, kabelio ilgio, montavimo įrangos, registratoriaus, gaubto, maitinimo sistemos, programinės įrangos, kiekio, kalibravimo dokumentų ir pristatymo apimties. Viešas dolerių diapazonas būtų klaidinantis be šių įvesties. Prašykite konfigūracija pagrįstos kainos pasiūlymo ir palyginkite tiekėjus su ta pačia medžiagų sąskaita.

Kalbant apie JMDL-52XXADT, dabartinė komercinė informacija nurodo minimalų užsakymą, sutartą kainą, išankstinį T/T, kartonines ar medines pakuotes ir siuntimą per 30 dienų po viso apmokėjimo. Patvirtinkite visas komercines sąlygas oficialioje citatoje, nes konfigūracija, kiekis, pritaikymas ir projekto tvarkaraštis gali pakeisti galutinį pasiūlymą.

• Pateikite programą, numatomą judėjimą, reikiamą diapazoną, skiriamąją gebą, tikslumą ir pavojaus slenkstį.
• Nurodykite darbinės temperatūros, vandens ir dulkių poveikio, kabelio maršruto, maitinimo, ryšio ir duomenų kaupiklio reikalavimus.
• Išvardykite reikalingus laikiklius, strypus, inkarus, flanšus, apsauginius vamzdžius, gaubtus ir montavimo paslaugas.
• Paprašykite duomenų lapo, kalibravimo informacijos, laidų apibrėžimo, montavimo vadovo, garantijos sąlygų, pakuotės, pristatymo laiko ir taikomų sertifikavimo dokumentų.

Išankstinio pirkimo kontrolinis sąrašas inžinieriams

• Apibrėžkite poslinkio tipą: plyšio plotis, jungties judėjimas, nusėdimas, ilga eiga, paviršiaus judėjimas, uolienų sluoksnio judėjimas arba pamatinės uolienos deformacija.
• Nustatykite diapazoną su marža normaliam, sezoniniam, statybos etapo ir įspėjimo lygio judėjimui.
• Kartu patikrinkite skiriamąją gebą, tikslumą, pakartojamumą, stabilumą ir temperatūros įtaką.
• Matavimo taške patikrinkite vandens, dulkių, vibracijos, korozijos, žaibo ir montavimo orientaciją.
• Patikrinkite išvestį, galią, kabelio atstumą, registratoriaus suderinamumą, programinės įrangos atvaizdavimą ir nuotolinį ryšį.
• Peržiūrėkite laikiklius, pagrindus, strypus, inkarus, flanšus, apsauginius vamzdelius ir glaistymo reikalavimus.
• Prašykite kalibravimo duomenų, serijos identifikavimo, laidų detalių, montavimo brėžinių ir paleidimo nurodymų.
• Prieš išduodant pirkimo užsakymą, patvirtinkite konfigūraciją, kiekį, pakuotę, pristatymą, garantiją, mokėjimą ir aptarnavimą po pardavimo.

Dažnai užduodami klausimai

Baigiamoji pastaba: Prieš pirkdami patvirtinkite visas specifikacijas pagal projekto projektą, vietinę aplinką, stebėjimo slenkstį, diegimo brėžinį ir duomenų gavimo architektūrą.
