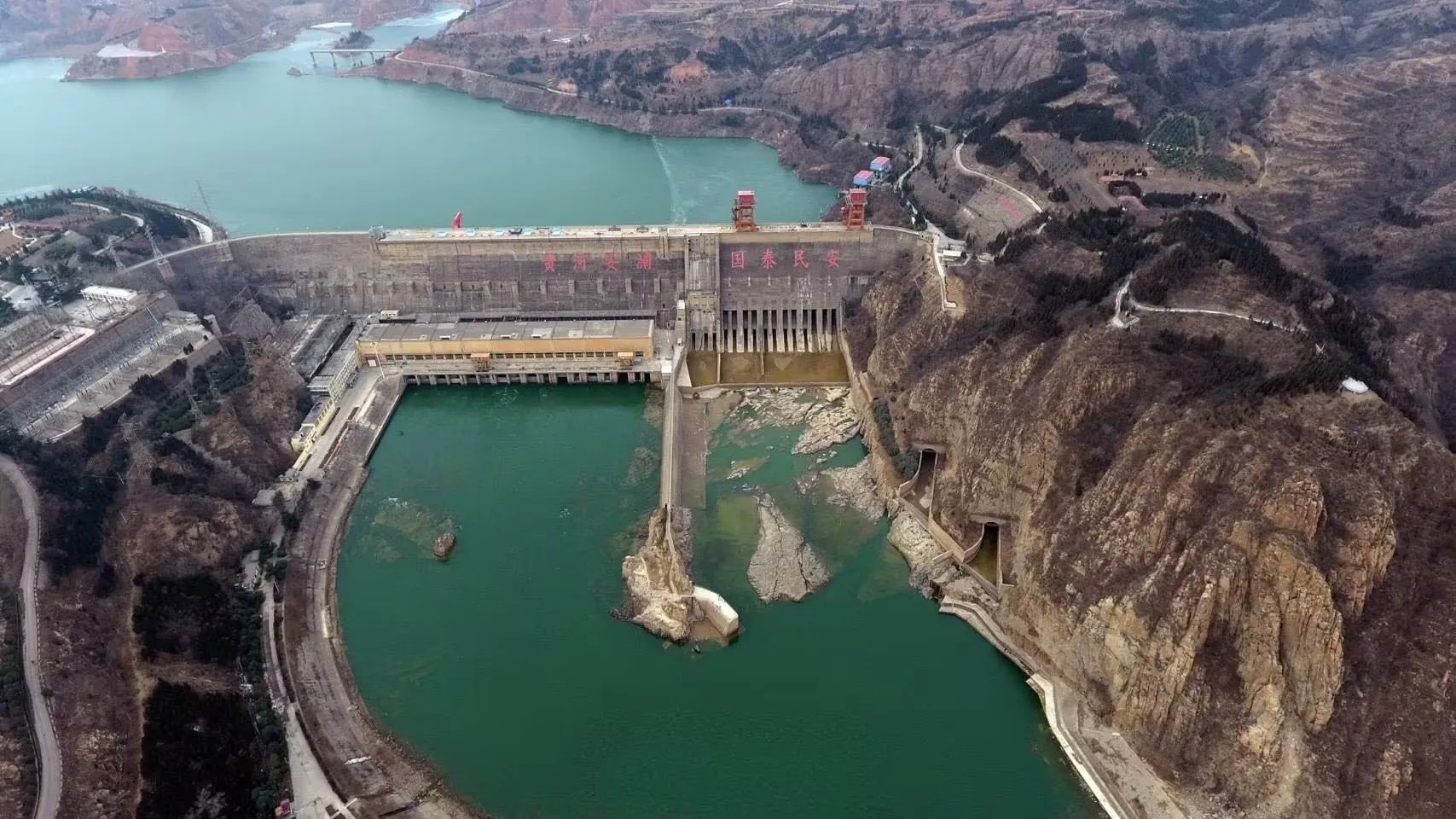

Užtvanka

Stebėjimo elementai



Savybės

Užtvankos automatinis stebėjimas turi sutelkti dėmesį į pagrindinius „konstrukcijos stabilumo – prasiskverbimo saugumo – eksploatavimo patikimumo“ tikslus, specifinius stebėjimo veiksnius suskirstant į tris pagrindines kategorijas.:

Užtvankos konstrukcijų stebėjimas

Jis atspindi pagrindinės užtvankos konstrukcijos mechaninę ir deformacinę būklę ir yra pagrindinis rodiklis sprendžiant užtvankos saugumą:

1、Deformacijos stebėjimas: apima užtvankos sėdėjimą (skirtinguose užtvankos keteros ir užtvankos šlaito aukščiuose), horizontalų poslinkį (horizontalų užtvankos keteros poslinkį, užtvankos korpuso poslinkį prieš srovę-pasroviui), užtvankos nuolydį (vertikalumo nuokrypį išilgai užtvankos), jungties išilginį ir skersinės ašies laipsnį. betoninių užtvankų jungtys) ir kt.

2, Įtempių ir deformacijų stebėjimas: apima konkrečius užtvankos korpuso įtempius (įtemptas sritis, tokias kaip gravitacinės užtvankos užtvankos kulnas ir užtvankos pirštas), užtvankos korpuso įtempimą (užtvankos vainikas ir arkos užtvankų atrama), užtvankos pamato uolienų masės įtempį ir nupjautos sienos įtempį ir kt.

3、Struktūros vientisumo stebėjimas: apima užtvankos įtrūkimus (plotis, gylis ir paviršiaus įtrūkimų išsivystymas betoninėse užtvankose), užtvankos išsiplėtimo siūlių vandens sustojimo gedimą ir užtvankos korpuso konstrukcinę vibraciją (esant stipriam žemės drebėjimo poveikiui) ir kt.

Nutekėjimas ir hidrologinė stebėsena

Jis skirtas užtvankos ir užtvankos pamato prasiskverbimo būklei, taip pat rezervuaro hidrologiniams parametrams:

1、Nutekėjimo stebėjimas: apima užtvankos korpuso (užtvankos drenažo skylių) nutekėjimo srautą, užtvankos pamato nutekėjimo srautą (užtvankos pamato drenažo sistemą), prasisunkimo vandens lygį (užtvankos korpuso frezinę liniją), prasisunkimo slėgį (užtvankos pamato pakilimo slėgį) ir aplinkkelio nuotėkį (ištekėjimą prie užtvankos atramos) ir kt.

2、Hidrologinis monitoringas: apima rezervuaro vandens lygį (vandens lygio pokyčius rezervuare), vandens lygį pasroviui (vandens lygis pasroviui upės kanale potvynio išleidimo metu), įtekėjimo išleidimą, ištekėjimo išleidimą ir vandens temperatūrą (įtakojančią užtvankos korpuso šiluminį įtempį) ir kt.

Aplinkos ir apkrovos stebėjimas

Ji apima išorinius aplinkos veiksnius ir eksploatacines apkrovas, turinčias įtakos užtvankos konstrukcinei saugai:

1、Aplinkos veiksniai: apima oro temperatūrą (užtvankos korpuso temperatūros pokyčius), kritulius (šlaitų aplink rezervuaro zoną stabilumą), žemės drebėjimus (seisminis žemės pagreitis) ir vėjo bangas (bangų, esančių priešais užtvanką, poveikį užtvankos korpusui) ir kt.

2, Eksploatacinės apkrovos: apima vandens slėgį (hidrostatinį slėgį ir hidrodinaminį slėgį, kurį patiria užtvankos korpusas), nuosėdų slėgį (papildomą apkrovą užtvankos korpusui, kurią sukelia nuosėdos prieš užtvanką) ir ledo slėgį (užtvankos korpuso stūmimas nuo ledo sluoksnių ant užtvankos paviršiaus šaltuose regionuose) ir kt.

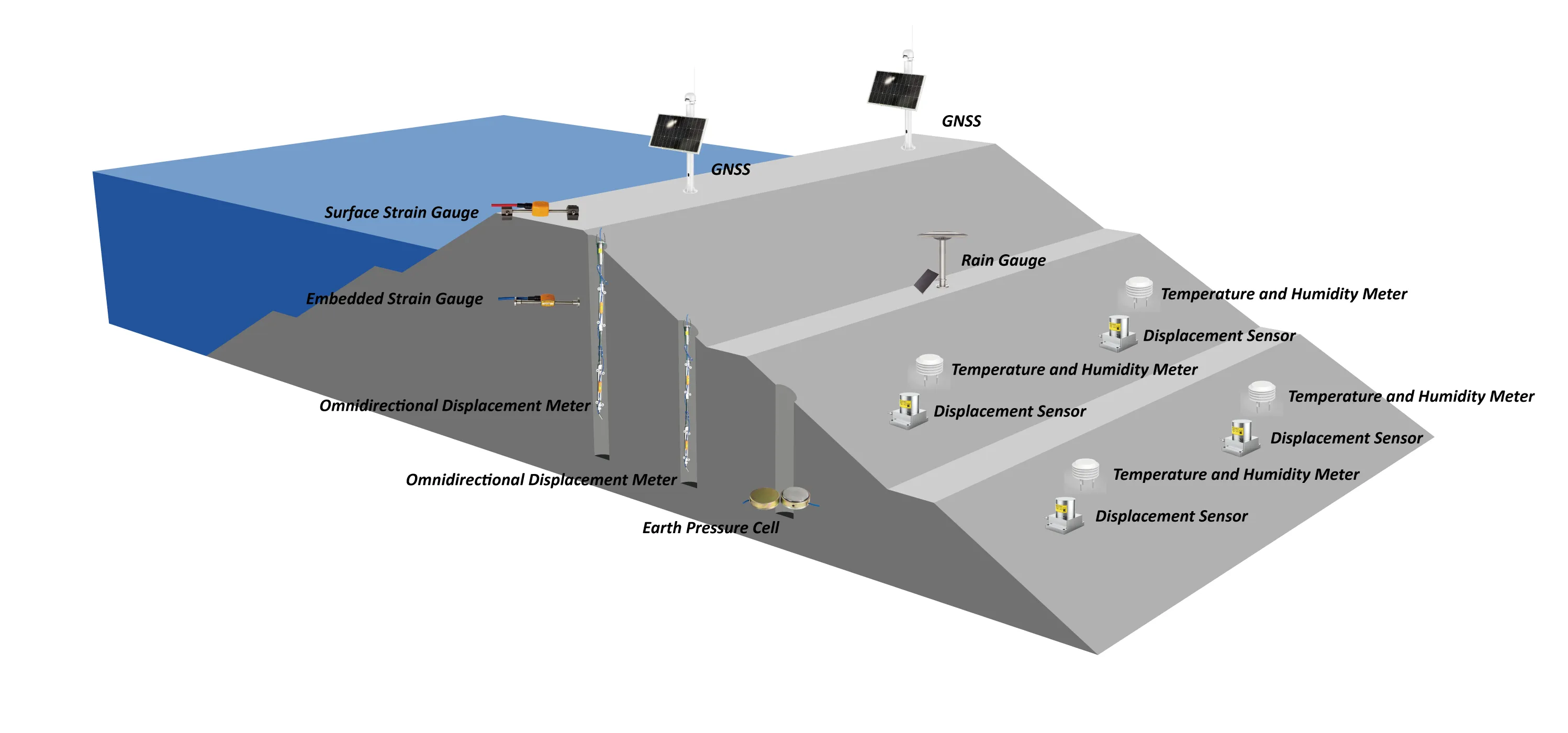

Stebėti turinį

Įlinkių stebėjimas, įtrūkimų stebėjimas, aplinkos monitoringas, giluminio poslinkio stebėjimas, paviršiaus poslinkio, nuosėdų stebėjimas ir kt.
