Vertikali vietoje montuojama nuolydžio matuoklio sistema JMQJ-7915ATS

Bendra gaminio informacija

Produkto verslo sąlygos

Aprašymas

Įvadas:

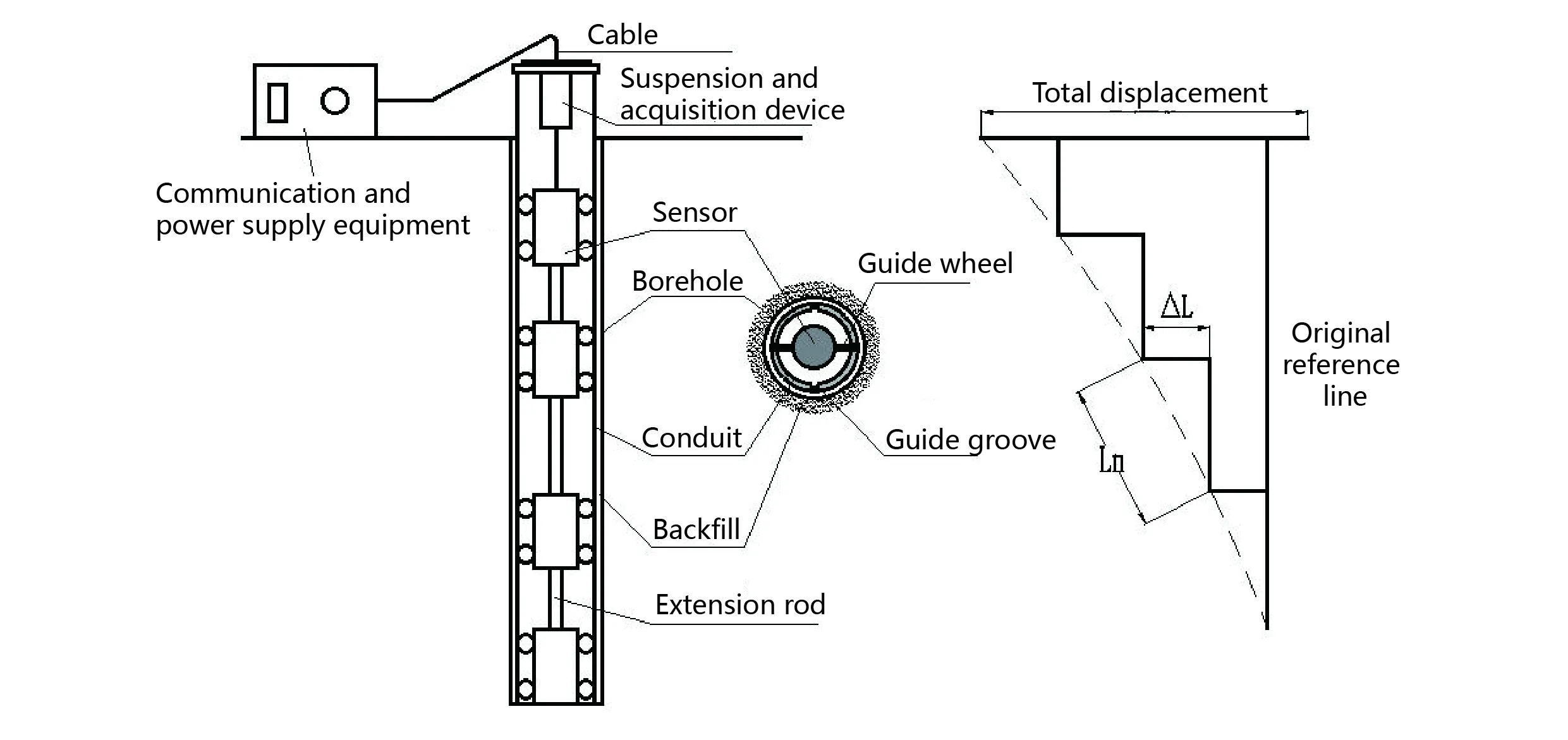

Vertikalaus inklinometro sistema susideda iš dviejų dalių: kelių taškų tandemo vertikalaus inklinometro eilutės ir angos gavimo modulio. Daugiataškis tandeminis giluminio poslinkio matuoklis yra pagrįstas kelių masyvų MEMS polinkio jutiklio konstrukcija, kuri vienu kabeliu elektriškai sujungia kelias vertikalaus vietoje įmontuoto poslinkio matuoklio eilutes angoje. Surinkimo modulis naudojamas kelių taškų vertikalaus inklinometro eilutės matavimo duomenims rinkti ir duomenims įkelti laidiniu arba belaidžiu būdu.

Produkto savybės:

1.Vertikalaus inklinometro sistema yra pagrįsta 3D-MEMS pagreičio jutiklio technologija ir automatinio temperatūros kompensavimo technologija, kuri efektyviai sumažina temperatūros svyravimo ir maitinimo šaltinio bangavimo įtaką.

2. Daugiataškių serijų prijungta vertikalioje vietoje judančios instrumento korpuso dalies inklinometro eilutė liejimo proceso metu, maža ir lengva, per laidą, kad būtų galima prijungti visus jutiklius matavimo angoje, visus matavimo angoje esančius jutiklius galima suskirstyti į iki 4 grupių, kiekviena grupė yra nepriklausoma komunikacija, netrukdo viena kitai

3. Daugiataškė serija sujungta vertikalioje vietoje esanti inklinometro styga yra fiziškai sujungta universalia jungtimi ir švaistikliu, ilgis gaminamas pagal projektavimo reikalavimus, o matavimo taško padėtis yra lanksčiai išdėstyta. Visiškai sandarus vandeniui ir dulkėms atsparus dizainas, tinkamas įvairioms statybinėms aplinkoms.

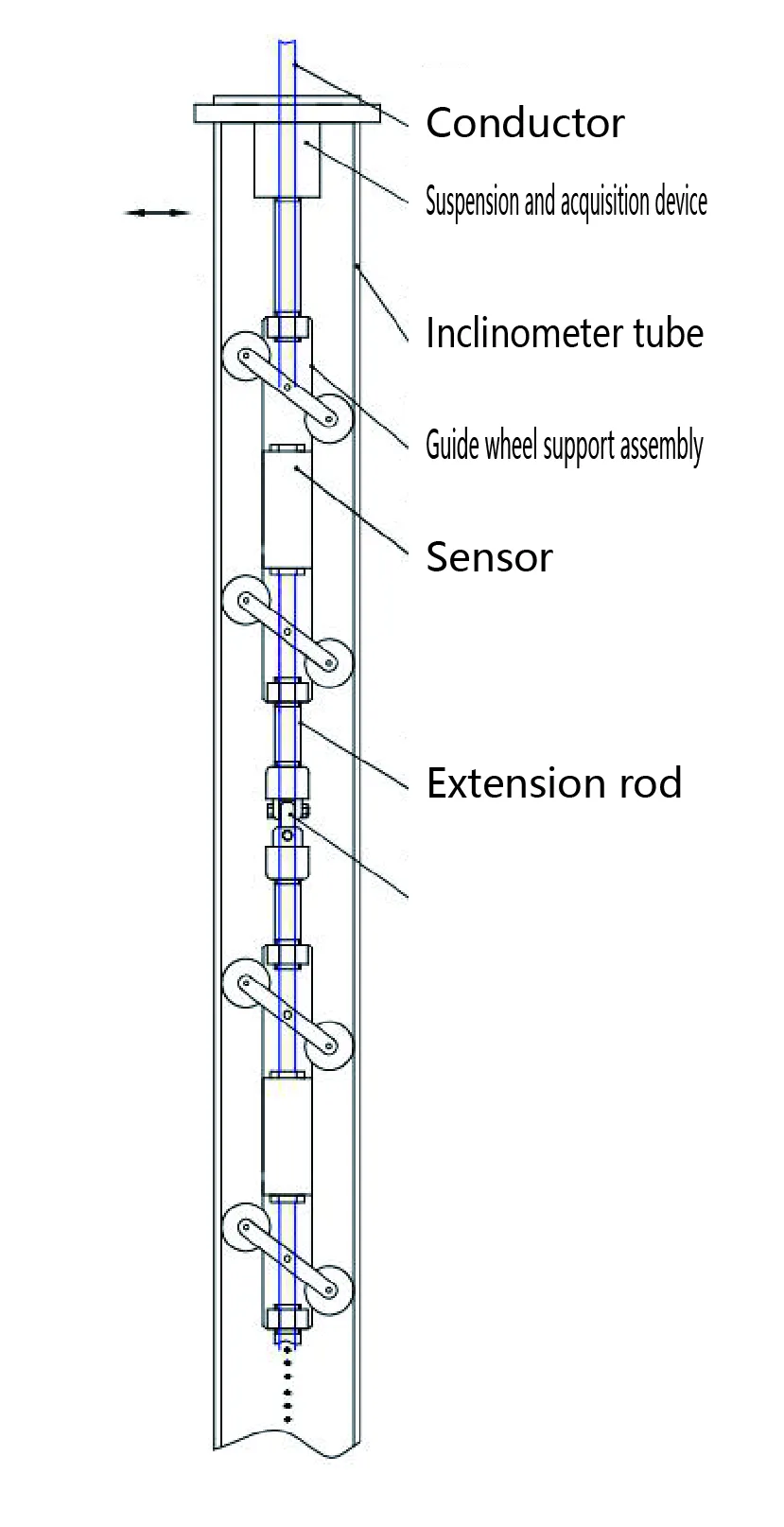

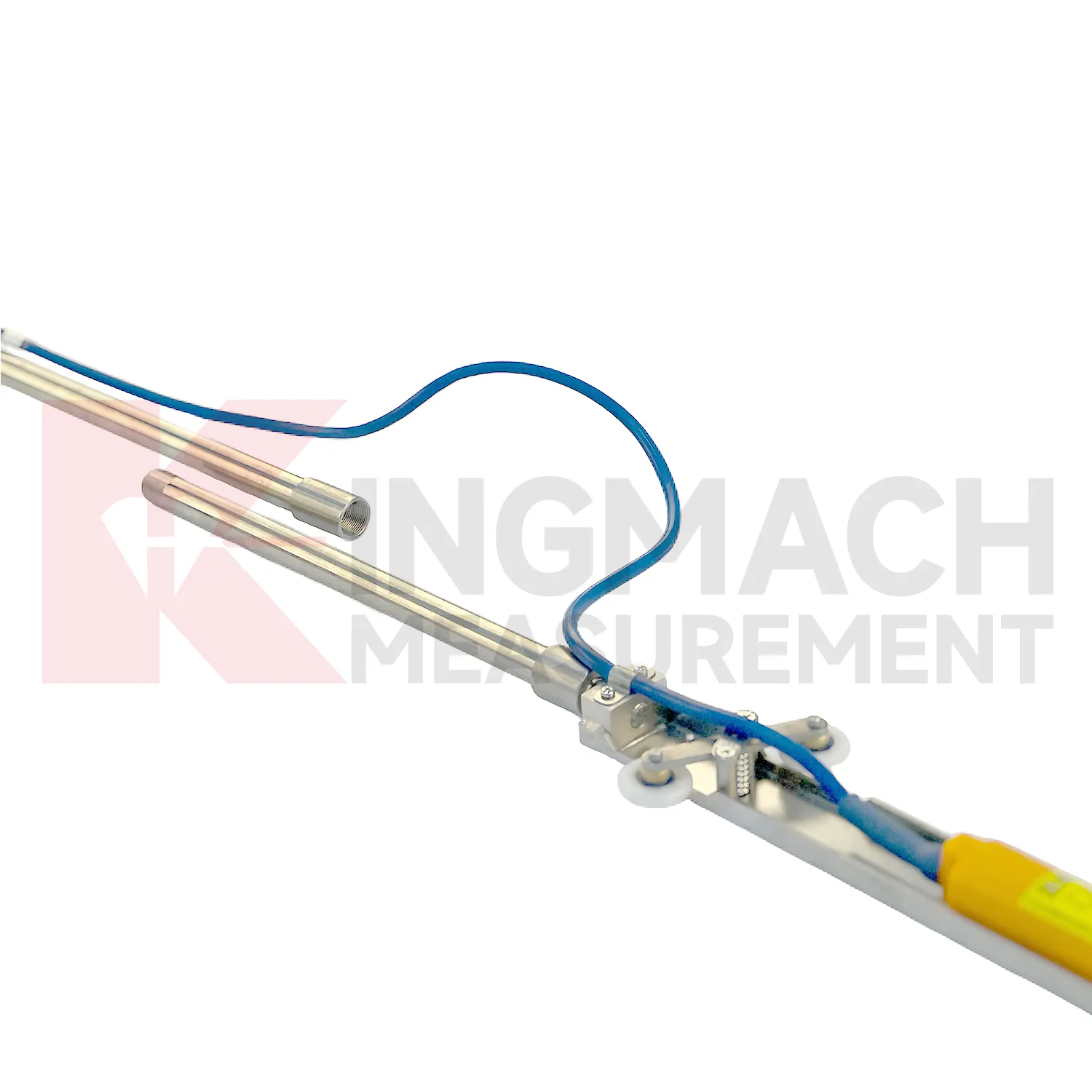

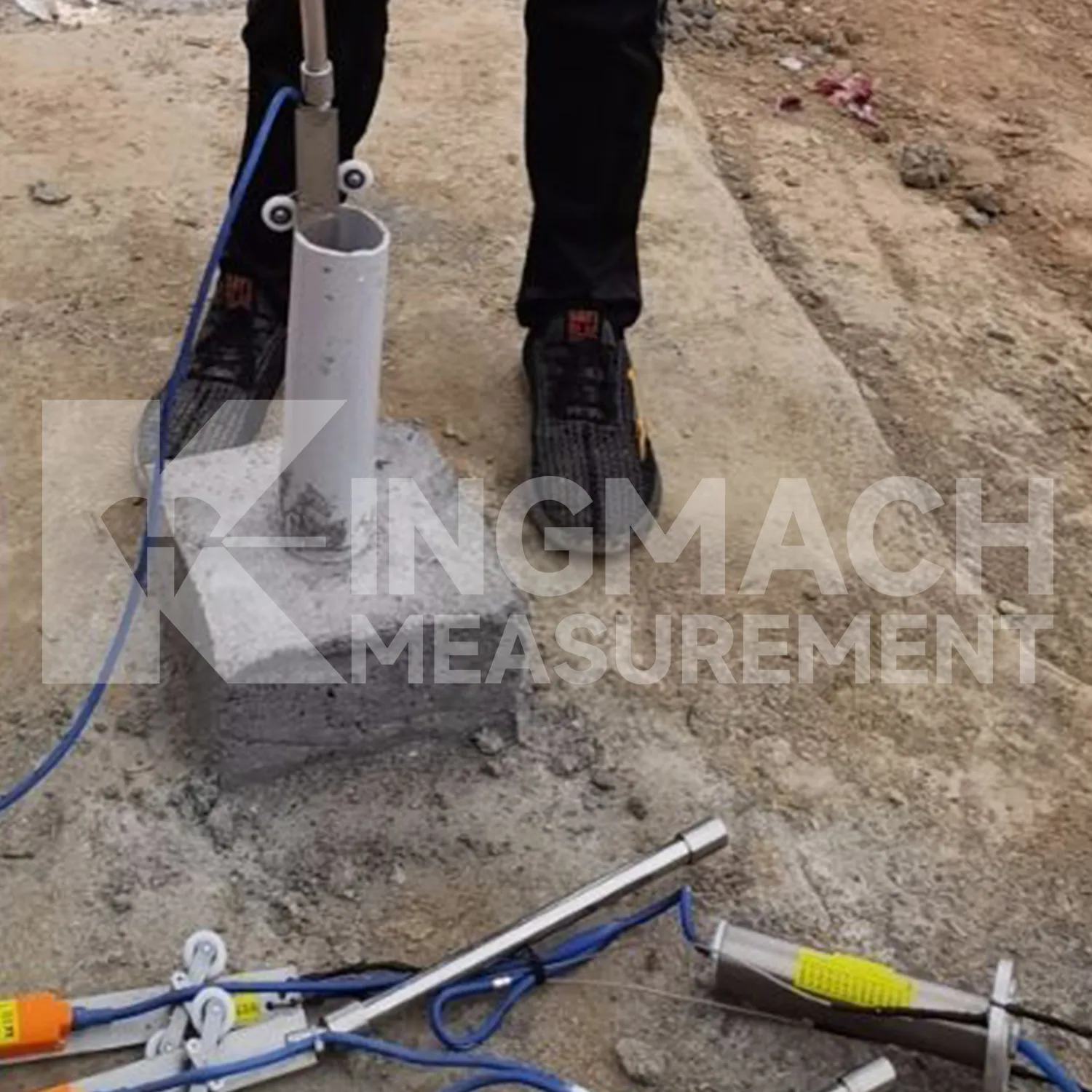

4. Vertikalios nuolydžio matuoklio eilutė kiekvienoje gręžinėje yra iš anksto sumontuota gamykloje su korpusu, kabeliais, universaliosiomis jungtimis, ilginamaisiais strypais, pakaba ir surinkimo bloku pagal suprojektuotą matavimo taškų atstumą, kad būtų galima integruoti pristatymą ir montavimą. Tiesiog prijunkite ilginamuosius strypus vietoje ir įkiškite agregatą į gręžinį, kad būtų paprasta, greita ir patogu montuoti.

5. Ertiška vietoje sumontuoto posvyrio matuoklio eilutė yra viduje sukonfigūruota su elektroniniais identifikatoriais ir modelių numeriais, kad būtų galima automatiškai atpažinti ir atlikti protingą skaičiavimą.

6. Duomenų rinkimo modulyje yra vienas valdomas jutiklio maitinimo šaltinio išėjimas ir keturios tolesnio ryšio sąsajos, automatiškai identifikuojančios ir atliekančios išmanųjį skaičiavimą, prijungus vertikalią inklinometro eilutę.

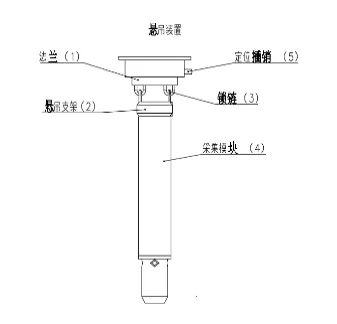

7. Įsigijimo modulis yra įdėtas į inklinometro vamzdžio angą, užtikrinančią apsaugą nuo vandens ir dulkių, išvengiant trukdžių statybai vietoje ir sumažinant žalą.

8. Mažos galios režimas budėjimo režimu išjungia jutiklius ir įjungia juos tik duomenų matavimui.

Programos

Šis gaminys – tai mūsų įmonės suprojektuotas ir pagamintas didelio tikslumo fiksuotas jutiklis pasvirimo kampams matuoti, kuris sumontuojamas greitai. Jis priima integruotą diegimą. Išvežant iš gamyklos, gręžinio viduje esančių matavimo taškų skaičius sukonfigūruojamas kaip pilnas komplektas. Pasirinktinai galima sumontuoti posvyrio matuoklio vamzdį ir įterpti tiesiai į vidų. Jis gali automatiškai nustatyti jutiklio padėties kryptį, o tai paprasta ir greita. Jis ypač tinka kelių taškų pasvirimo kampams matuoti gręžinio viduje ir tinkamas stebėti gilias vidines konstrukcinių kūnų deformacijas. Kartu su mūsų įmonės automatine stebėjimo sistema ji gali realizuoti ilgalaikį automatinį stebėjimą ir protingą deformacijos skaičiavimą.

Specifikacijos
