Išmanusis kelių taškų poslinkio matuoklis JMDL-31XXAT

Bendra gaminio informacija

Produkto verslo sąlygos

Aprašymas

Įvadas:

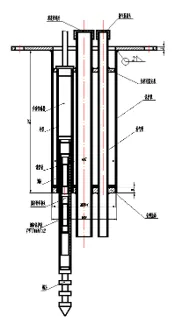

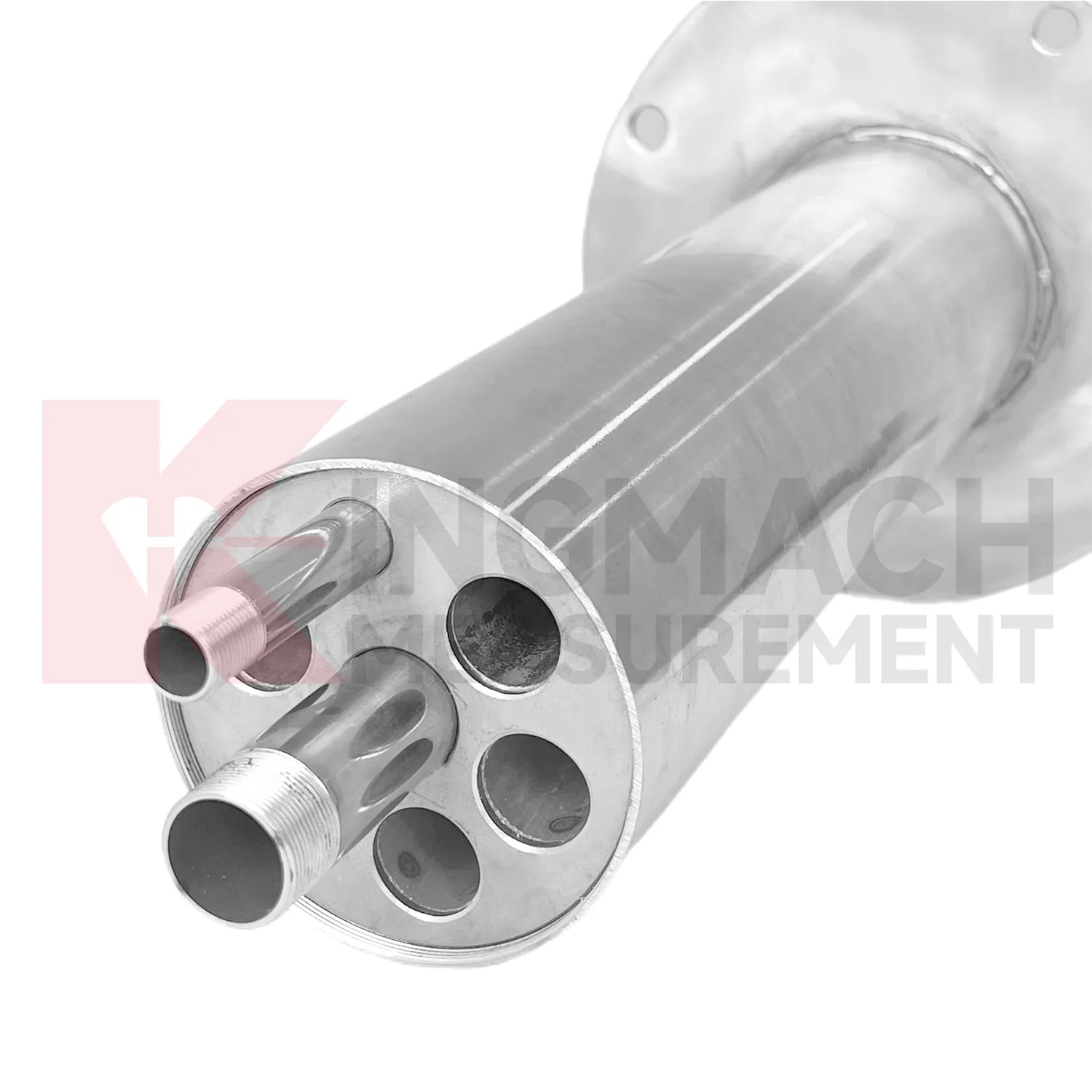

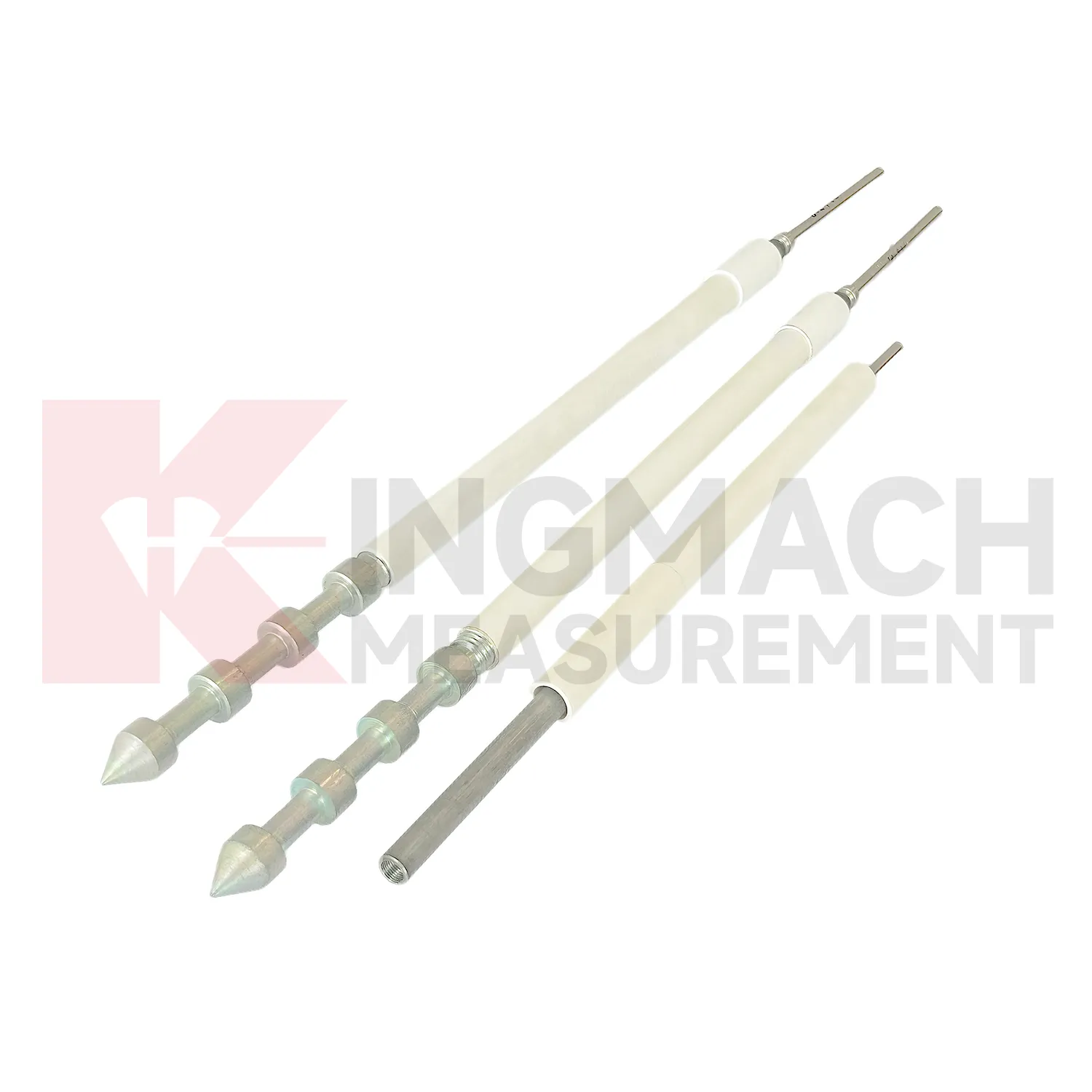

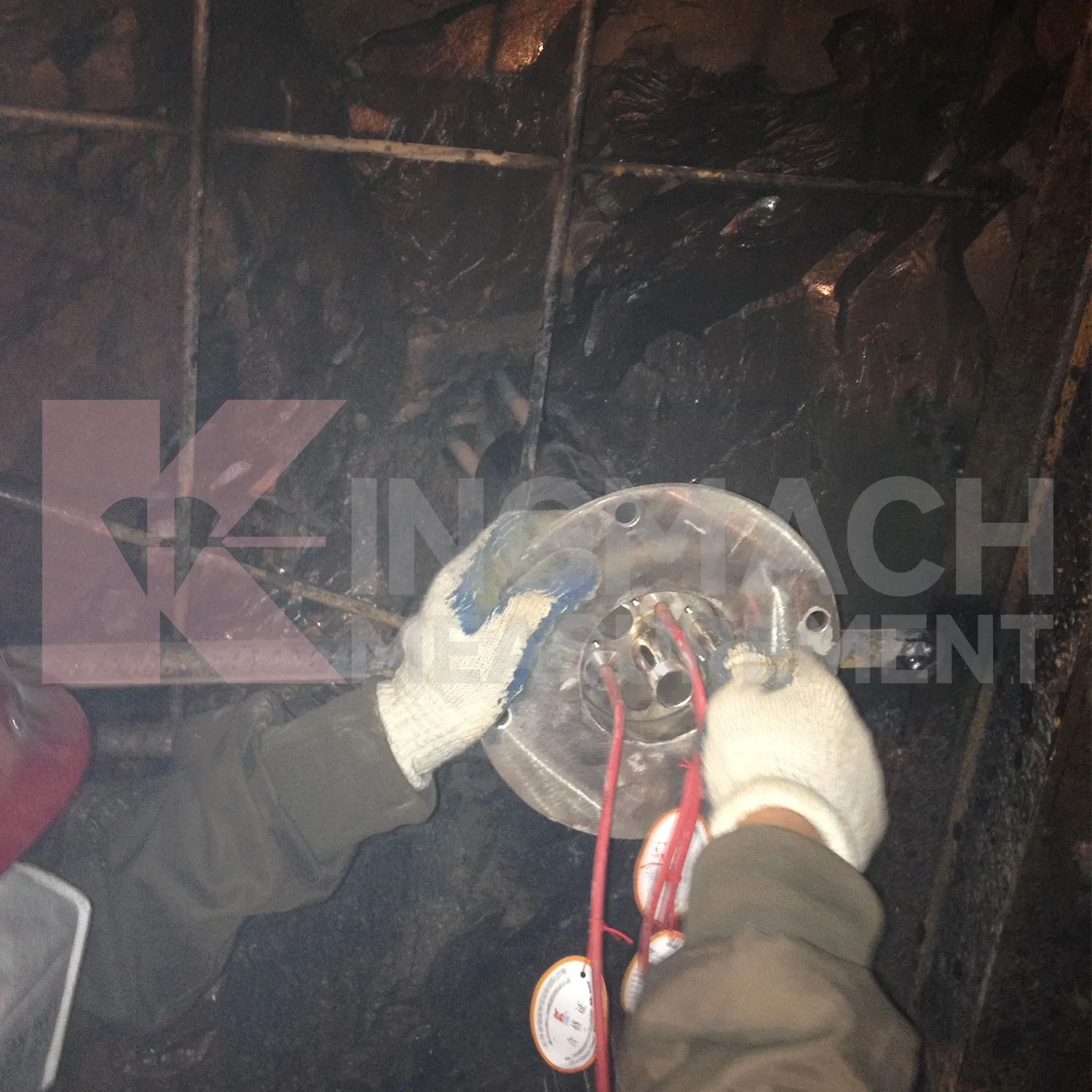

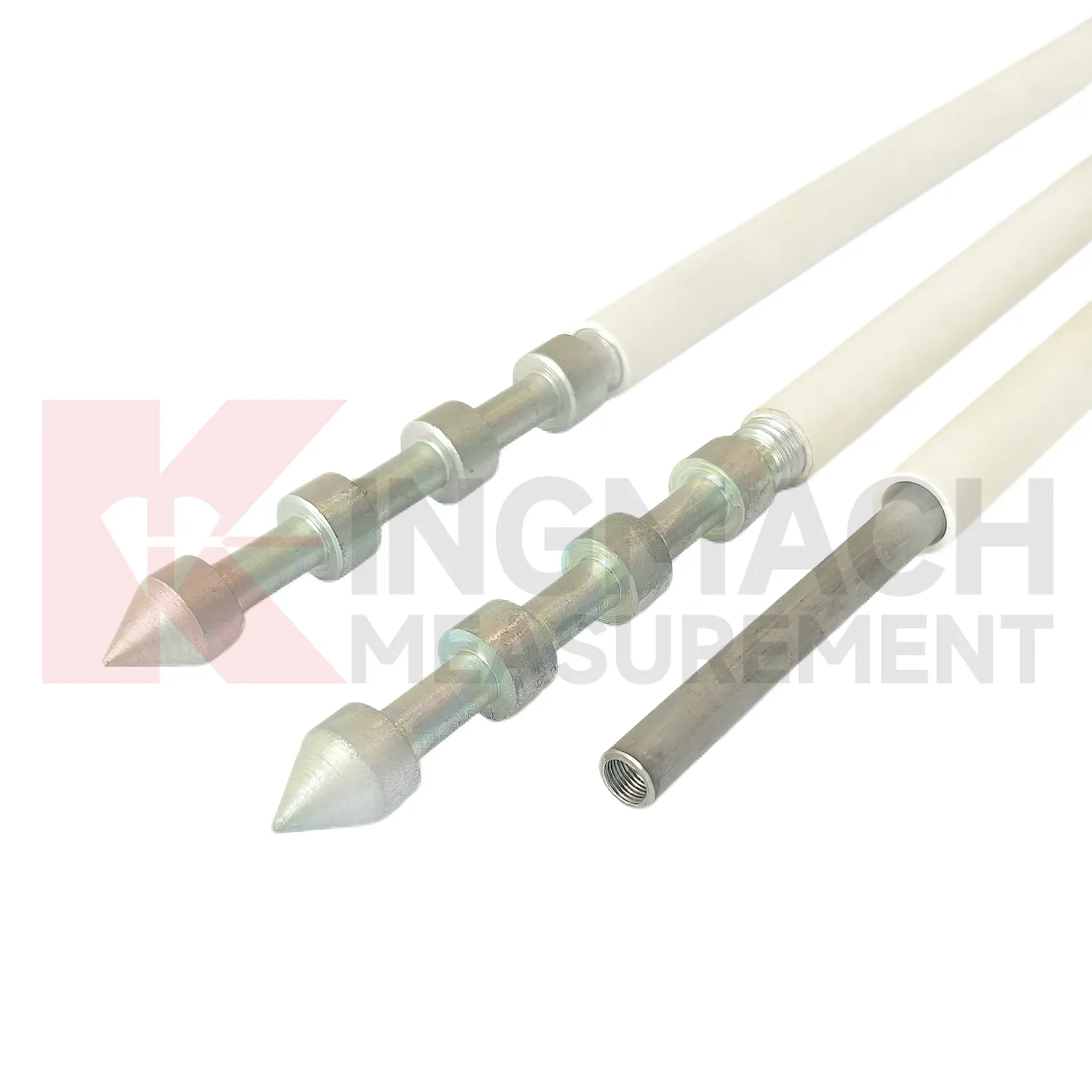

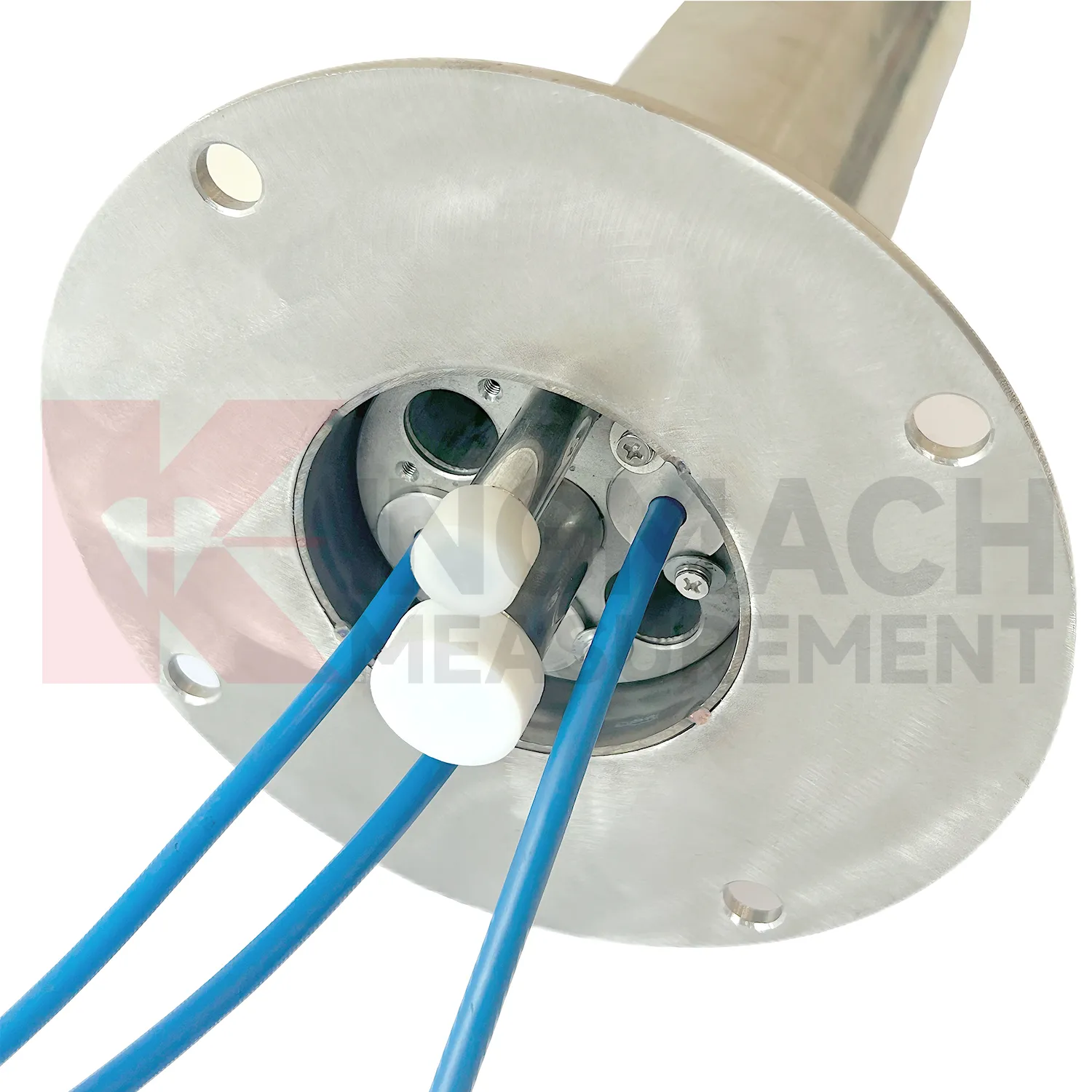

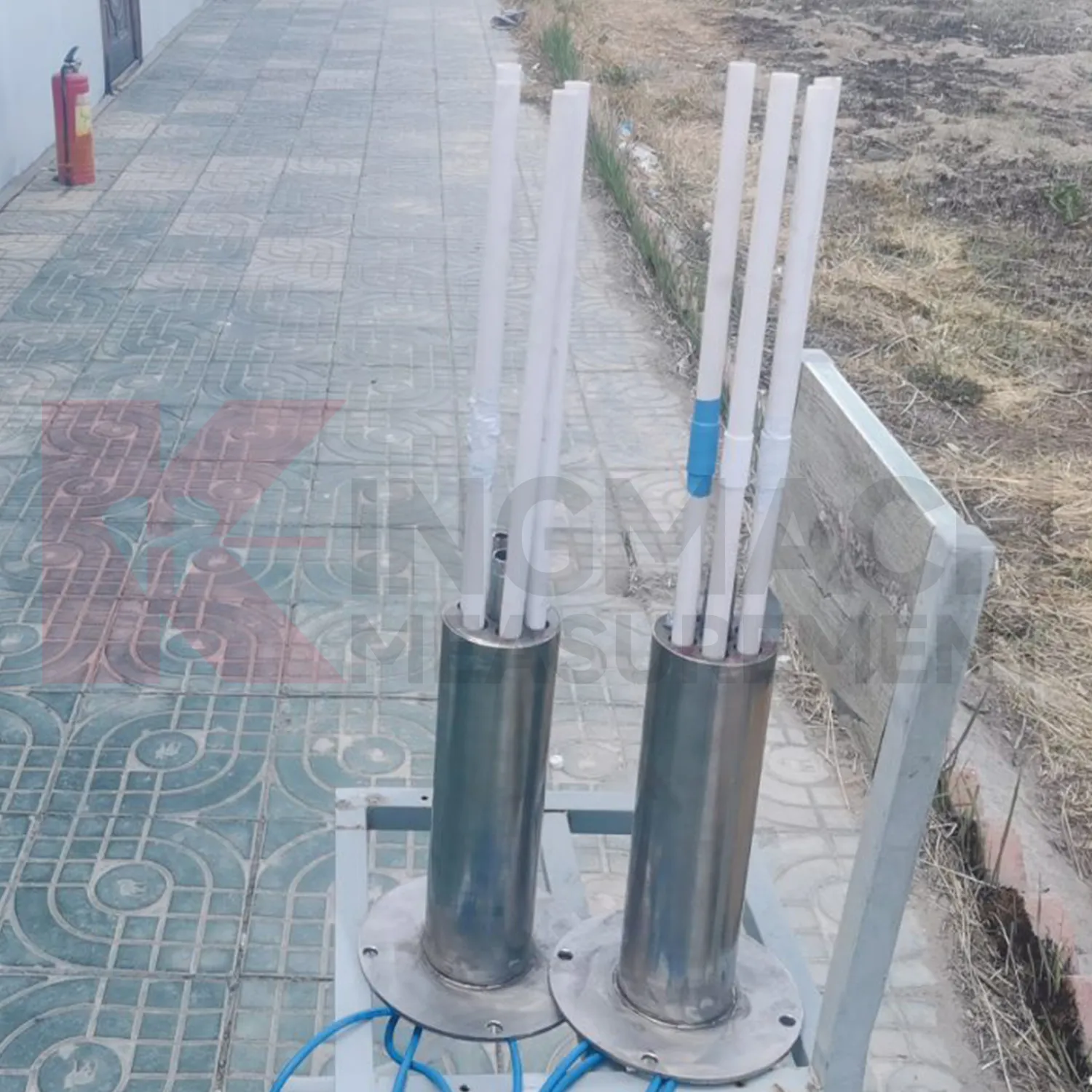

JMDL-31XXAT serijos Smart Multipoint Displacement Meter naudojamas matuoti poslinkį skirtinguose aplinkinių uolienų sluoksniuose tuneliuose, uolienų šlaituose, pamatų duobėse ir kt., siekiant suprasti įvairių uolienų sluoksnių poslinkio sąlygas. Gaminį sudaro poslinkio matuokliai, PVC matavimo strypo apsauginiai vamzdeliai, inkaro galvutės, kelių taškų montavimo rinkiniai ir kt., o kelių taškų montavimo rinkinys palaiko 3-5 taškus. Įrengtos gręžiant ir injekuojant, inkaro galvutės skirtinguose gyliuose tvirtinamos prie skirtingų uolienų sluoksnių. Jo montavimo būdas yra panašus į akmens varžtų konstrukciją, todėl jis yra paprastas ir patogus. Matuojant kiekvieno matuoklio poslinkio pokyčius, analizuojamos skirtingų uolienų sluoksnių poslinkio sąlygos.

Produkto savybės:

1. Sukurtas remiantis indukcinio magnetinio srauto dažnio moduliavimo principu, gaminys pasižymi didesniu stabilumu, patikimumu ir ilgaamžiškumu. Indukcinio dažnio moduliavimo principas apima indukcinį jutimo elementą, integrines grandines ir rezonansinius kondensatorius, sudarančius LC virpesių grandinę, kuri išduoda dažnio signalą. Kai matavimo strypas pasislenka ritėje, jis keičia magnetinį pasipriešinimą ir ritės induktyvumą, taip pakeisdamas virpesių grandinės išėjimo signalo dažnį. Matavimo strypui patekus į spiralinę ritę, mažėja magnetinis pasipriešinimas, didėja induktyvumas, mažėja dažnis. Pasirinkus tinkamas strypo medžiagas ir optimizuojant spiralinės ritės struktūrą, kondensatorių ir grandinę, išėjimo signalo dažnio pokyčiai strypo eigos diapazone rodo tikslų tiesinį ryšį su poslinkiu. Kadangi strypas ir ritė veikia bekontaktėje būsenoje, sistema yra atspari pažeidimams montuojant ir naudojant.

2. Poslinkio matuoklyje yra vidinės atminties lustas su išmaniosiomis saugojimo galimybėmis. Gamykliniai nustatymai nuolat saugo tokius parametrus kaip jutiklio modelis, serijos numeris ir kalibravimo koeficientai. Jis gali išsaugoti iki 600 matavimo duomenų atvejų, įskaitant matavimo laiką, temperatūrą (temperatūrai jautriems modeliams), absoliutų poslinkį, santykinį poslinkį ir nulinio taško vertes.

3. Pilnas skaitmeninis aptikimas užtikrina signalo perdavimą be iškraipymų tolimojo atstumo ir stiprią apsaugą nuo trukdžių.

4. Puikios izoliacinės savybės ir atsparumas vandeniui.

5. Suporavus su įmonės visapusišku testeriu, poslinkio reikšmės rodomos tiesiogiai, todėl galima intuityviai, paprastai ir greitai atlikti matavimus.

6. Integracija su įmonės automatizuota duomenų rinkimo sistema leidžia stebėti be priežiūros ar nuotoliniu būdu.

Programos

JMDL-31XXAT serijos Smart Multipoint Displacement Meter naudojamas matuoti poslinkį skirtinguose aplinkinių uolienų sluoksniuose tuneliuose, uolienų šlaituose, pamatų duobėse ir kt., siekiant suprasti įvairių uolienų sluoksnių poslinkio sąlygas.
