GNSS JMBD-1050

Bendra gaminio informacija

Produkto verslo sąlygos

Aprašymas

Įvadas:

GNSS yra naujos kartos, bet kokiomis oro sąlygomis, be priežiūros automatizuota padėties nustatymo sistema, sukurta naudojant didelio našumo ir didelio tikslumo sistemą lustoje (SoC), palaikanti kelių žvaigždynų ir kelių dažnių didelio tikslumo padėties nustatymą. Jis suderinamas su signalais iš Kinijos „BeiDou“ palydovinės navigacijos sistemos (BDS B1/B2), JAV GPS (L1/L2), Rusijos GLONASS (L1/L2) ir Europos „Galileo“ (E1/E5b). Sistema, sudaryta iš vieno ar daugiau padėties nustatymo įrenginių, įdiegtų inžinerinių projektų stebėjimo taškuose, matuoja horizontalius ir vertikalius poslinkius. Ši sistema yra bet kokiomis oro sąlygomis nepilotuojama automatizuota poslinkio matavimo sistema.

Darbo principas:

1.Jutiklio principas:

Naujos kartos GNSS lokatoriai, paremti didelio našumo ir didelio tikslumo SoC lustais, palaiko kelių dažnių didelio tikslumo visos sistemos padėties nustatymą. Tai technologija, kuri priima signalus iš dirbtinių Žemės palydovų su atominio laikrodžio laiko sistemomis ir atlieka taškinius matavimus. Padėties matuoklis gauna ne mažiau kaip keturių palydovų laiko kodavimą, o sprendžiant galima gauti paties lokatoriaus padėtį ir realizuoti dinaminį stebėjimą.

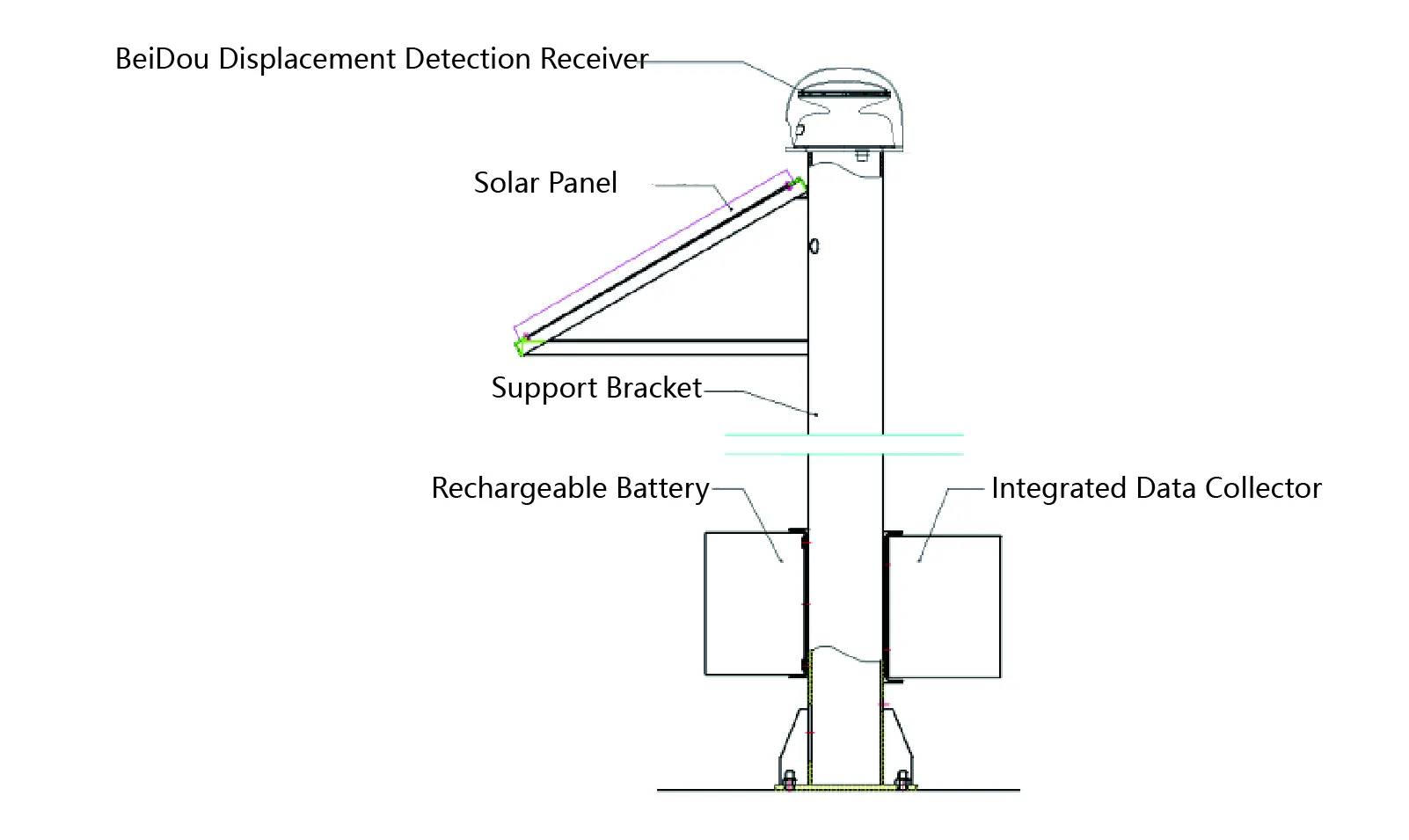

GPS nuotolinio poslinkio matavimo sistema susideda iš GNSS (visos sistemos) lokatoriaus, tvirtinimo kronšteino, saulės baterijų, baterijų ir kt.

2.Sistemos principas:

Sistema, sudaryta iš kelių padėties nustatymo prietaisų, matuoja savo pozicijas, atlikdama koordinuotą diferencialinį skaičiavimą per tarpusavio ryšį, leidžiantį atlikti didelio tikslumo santykinio poslinkio matavimus. Tokiuose inžineriniuose projektuose lokatorius gali būti išdėstytas vienodai su atskaitos tašku, bandymo tašku, gaunant didelio tikslumo bandymo taško padėties pokyčio vertę atskaitos taško atžvilgiu.

Produkto išvaizda:

JMBD-1050 pagrindiniame skydelyje yra 3 indikatoriai ir 1 sąsaja.

1. Maitinimo indikatoriaus lemputė: šviečianti rodo, kad maitinimas yra prijungtas;

2.4G indikatoriaus lemputė: šviečianti rodo įprastą 4G tinklo ryšį;

3. GNSS padėties nustatymo indikatoriaus lemputė: šviečianti rodo sėkmingą padėties nustatymą;

4. Maitinimo sąsaja ir RS485 ryšio sąsaja.

Programos

Jis plačiai taikomas inžinerijos srityse, tokiose kaip šlaitai, greitieji geležinkeliai, tiltai, pastatai, kasyklos ir užtvankos, kad būtų galima tiksliai išmatuoti struktūrinius santykinius poslinkius.
