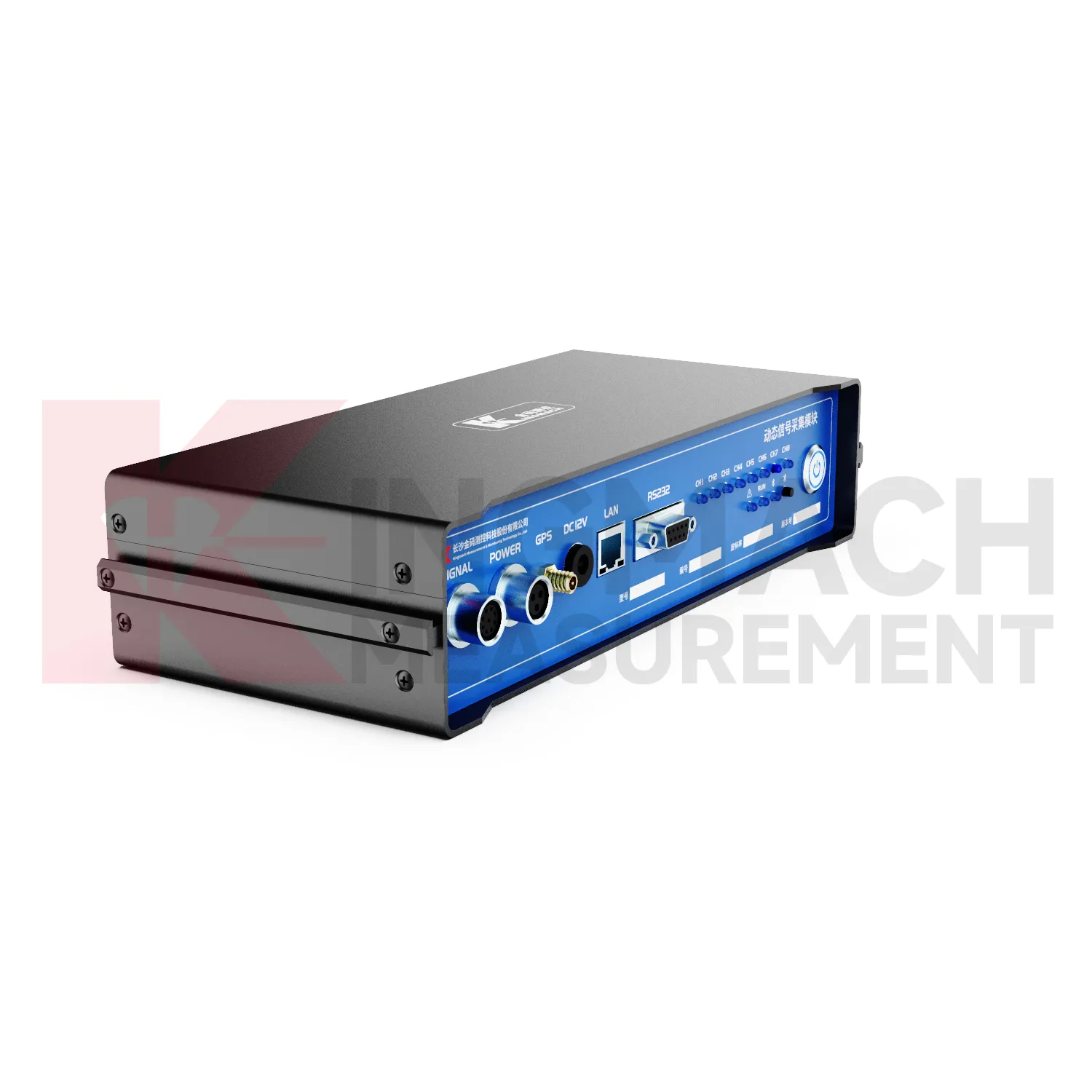

Dinaminio signalo gavimo modulio JMYD-1008XC vaizdas 4

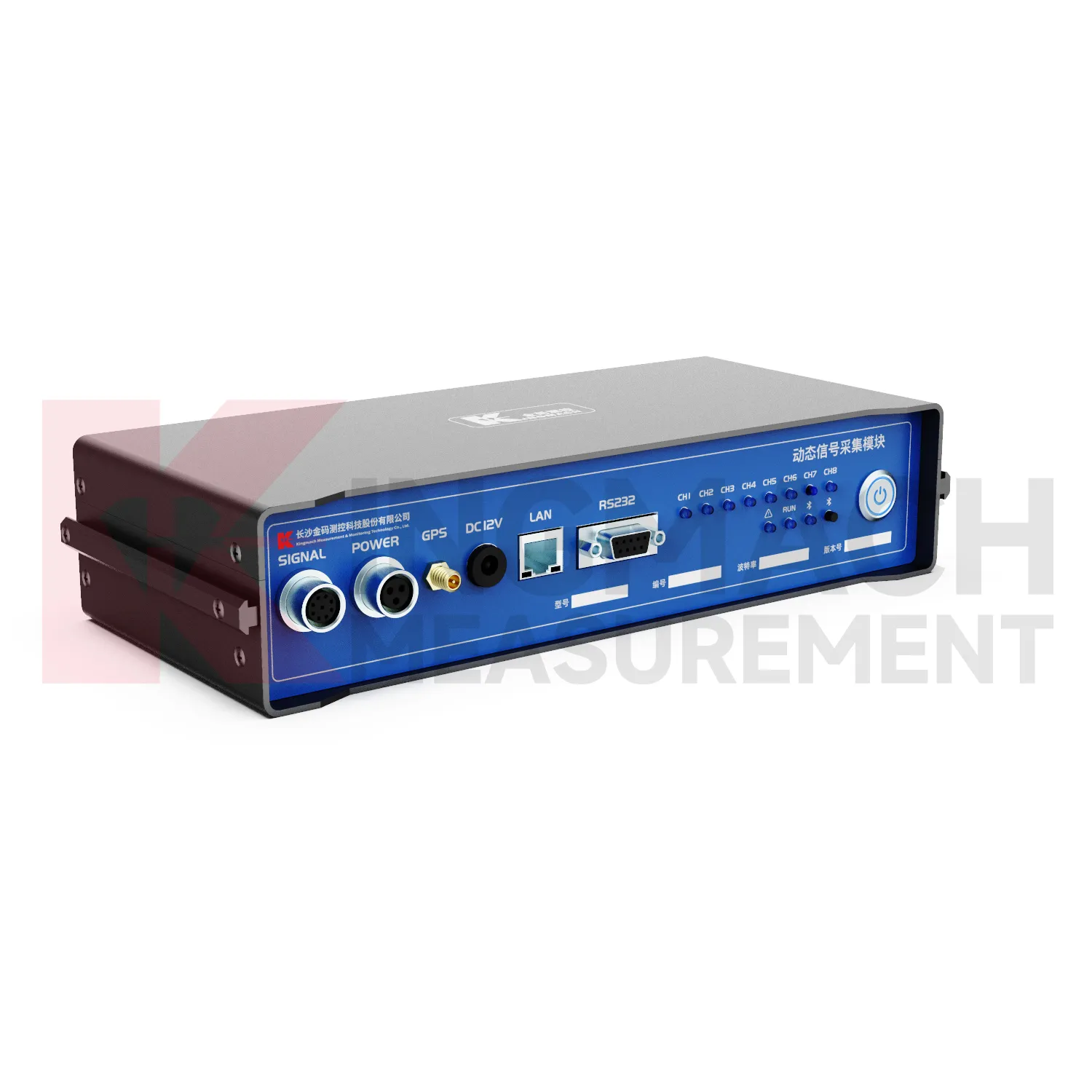

Dinaminio signalo gavimo modulio JMYD-1008XC vaizdas 5

Dinaminio signalo gavimo modulio JMYD-1008XC vaizdas 6

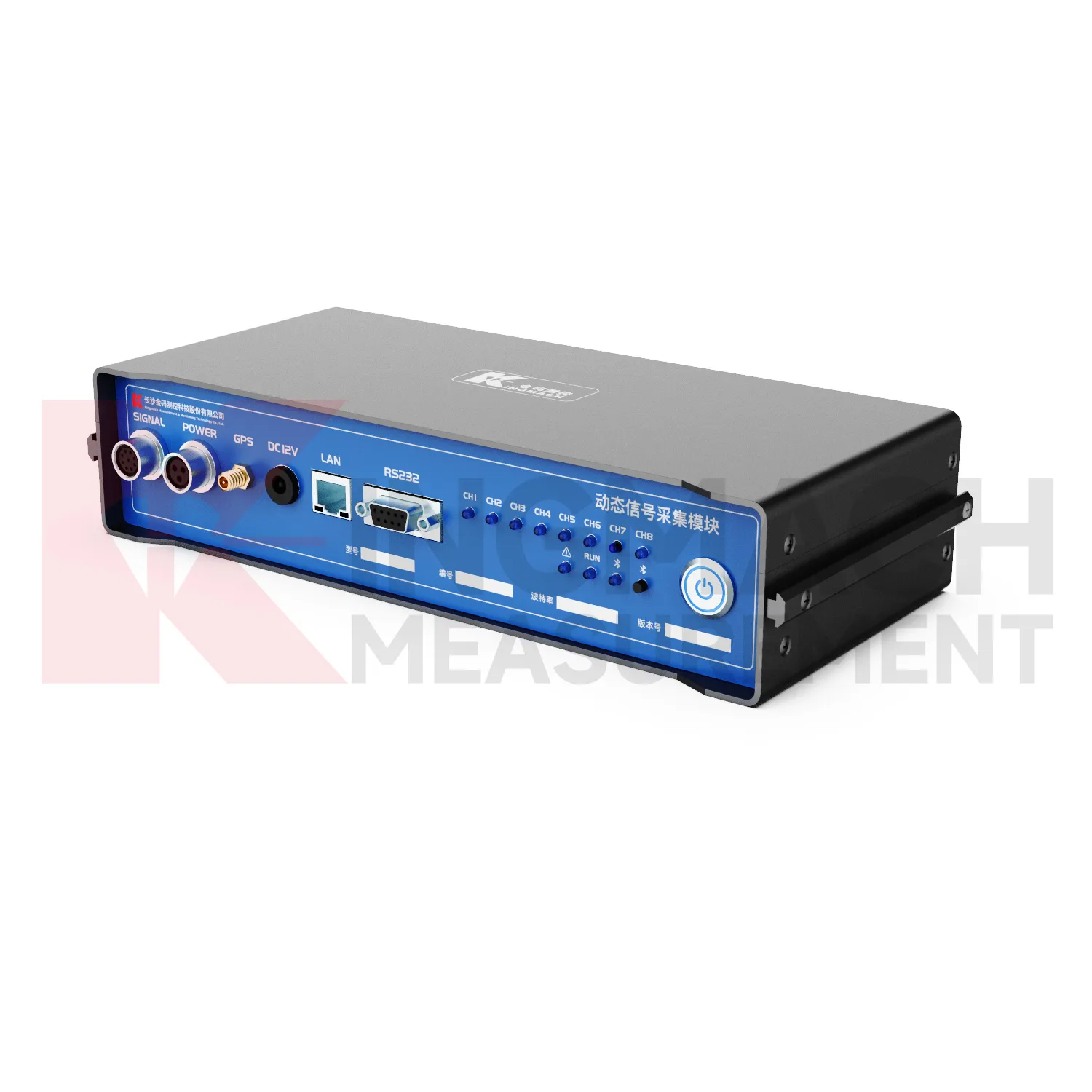

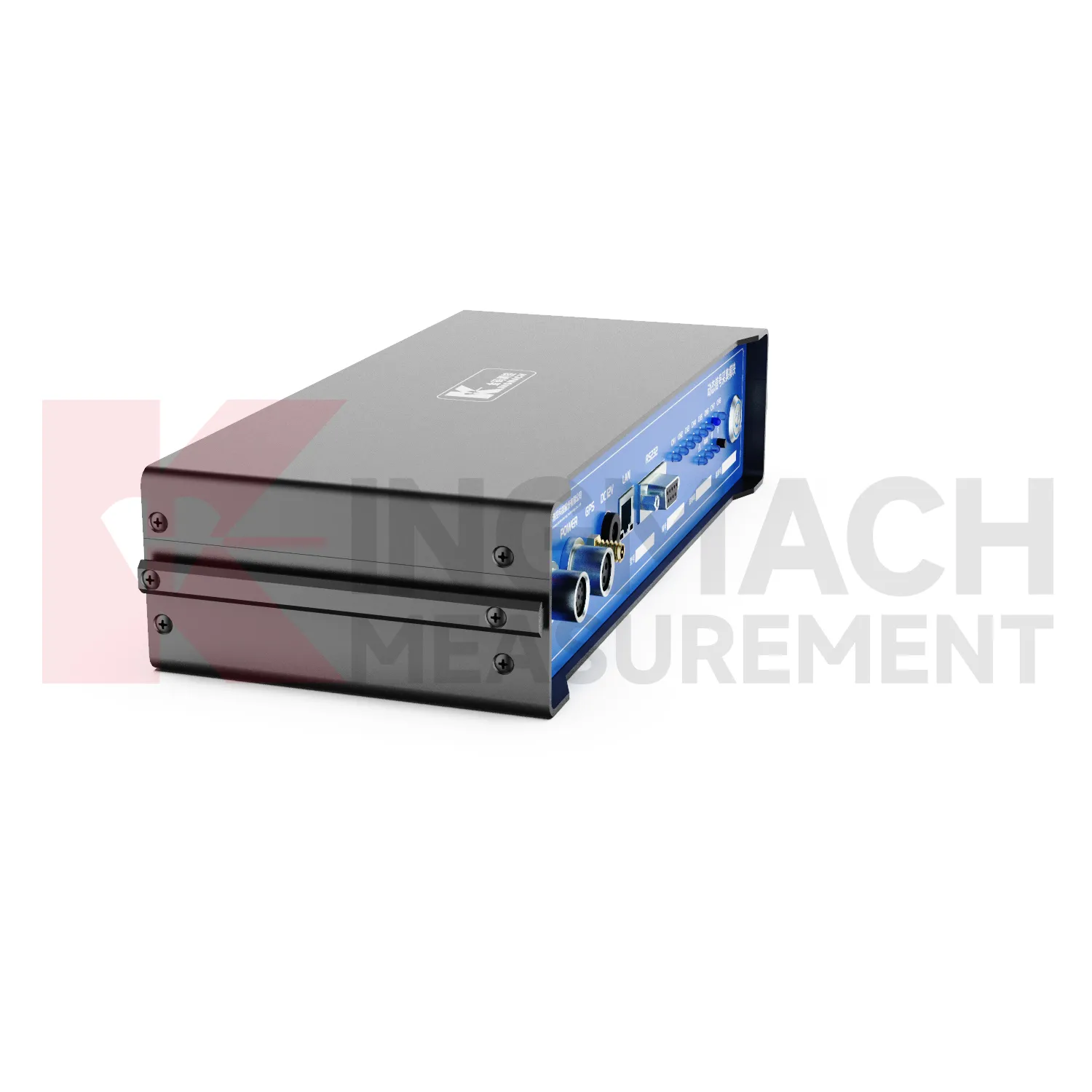

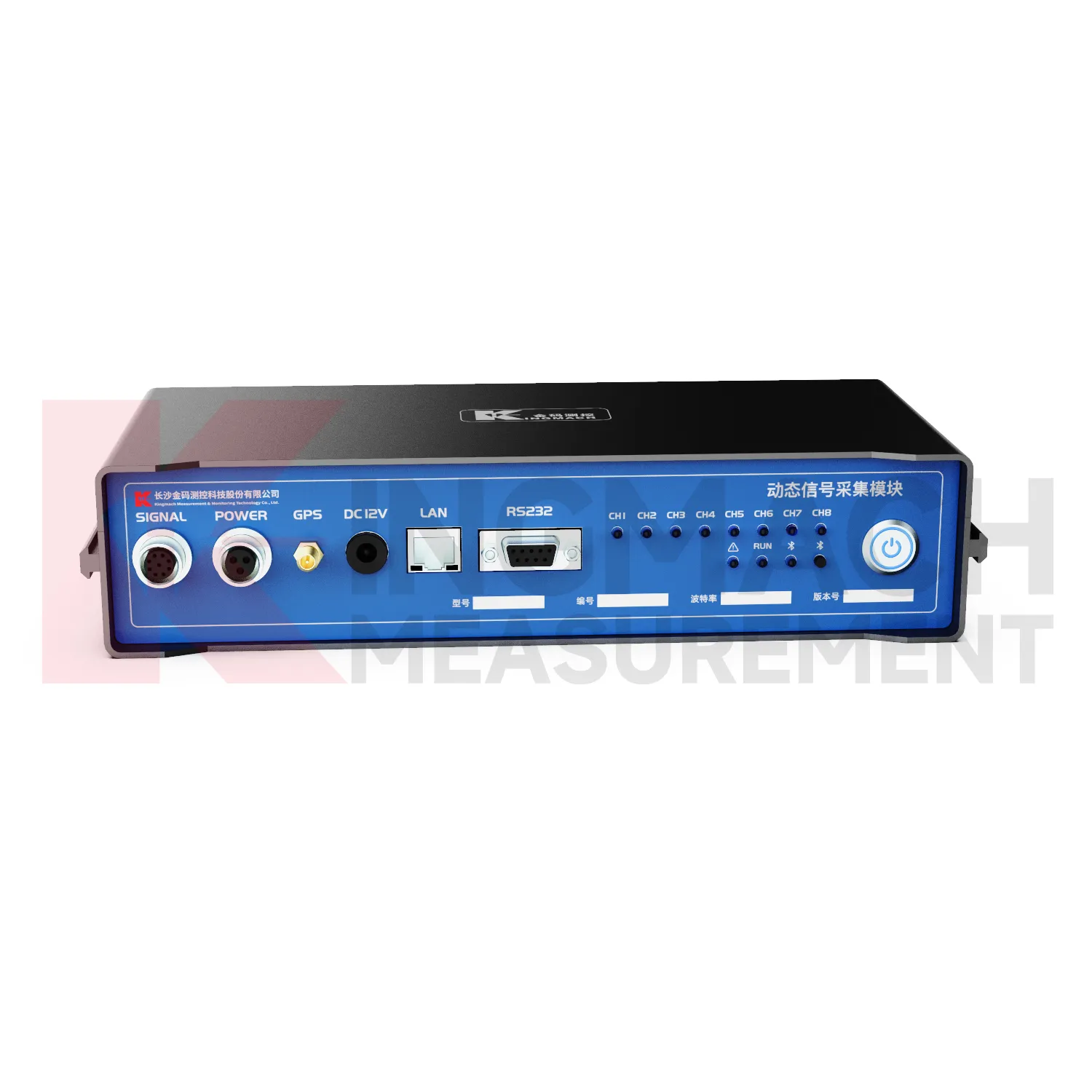

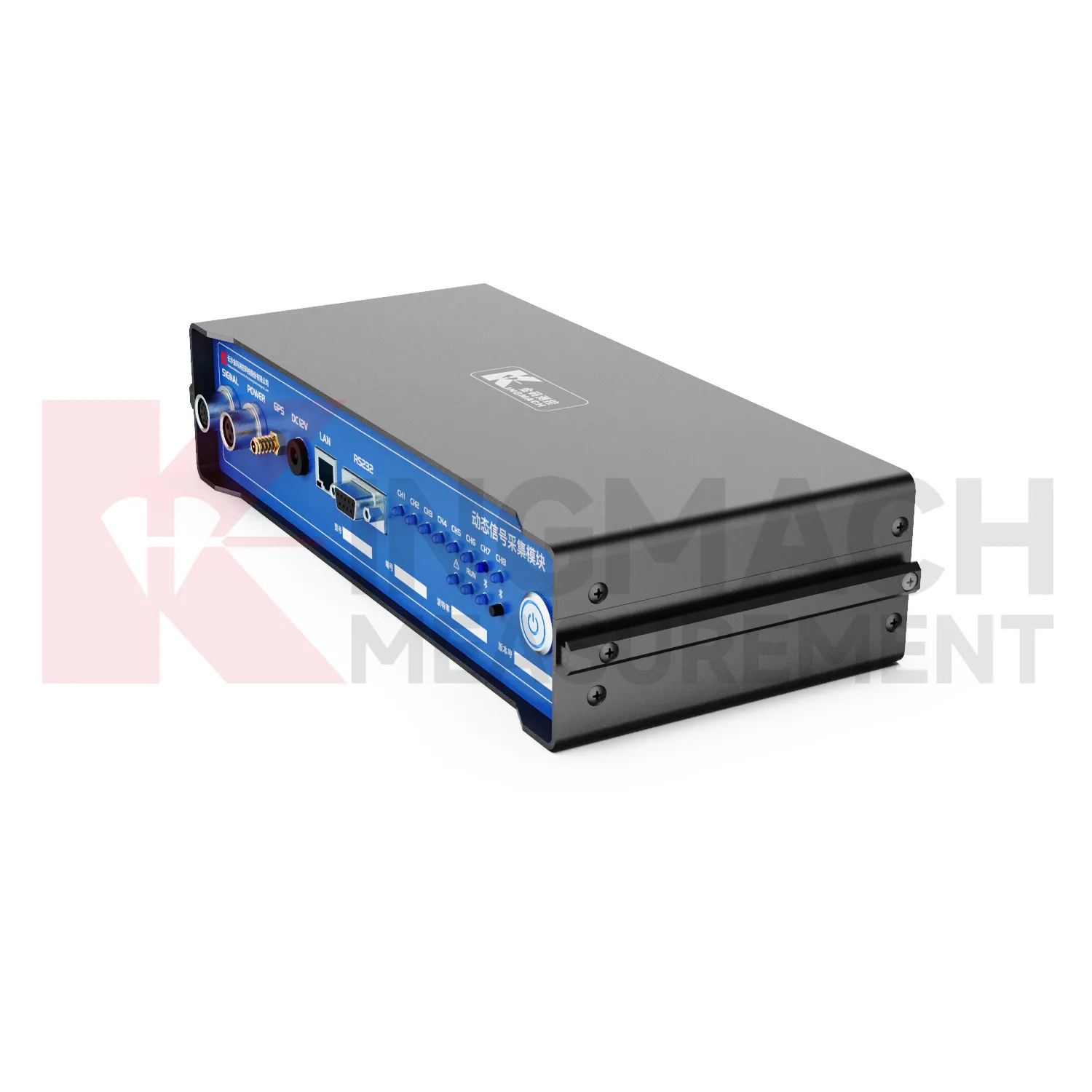

Dinaminis signalo gavimo modulis JMYD-1008XC

Dinaminis signalo gavimo modulis yra galinis įrenginys, skirtas standartinės įtampos signalams gauti ir apdoroti. Jis turi įmontuotą programuojamą stiprinimo stiprintuvo grandinę, išmanųjį galios valdymo modulį, didelės spartos AD konvertavimo grandinę ir šerdies gavimo valdymo grandinę. Jame įrengtas didelio našumo mikrovaldiklis leidžia greitai ir efektyviai apdoroti ir perduoti duomenis.

Atsisiųsti

Nemokama konsultacija

Bendra gaminio informacija

Kilmės vieta:	Čangša, Kinija
Prekės ženklo pavadinimas:	Kingmach
Modelio numeris:	JMYD-1008XC
Sertifikavimas:	ISO9001, ISO14001, ISO45001

Produkto verslo sąlygos

Minimalus užsakymo kiekis:	1 gabalas
Kaina:	Galima derėtis
Pakuotės detalės:	Dėžutės arba mediniai dėklai. Taip pat yra pritaikytų pakavimo sprendimų.
Pristatymo laikas:	Išsiunčiama per 30 dienų nuo pilno apmokėjimo gavimo.
Mokėjimo sąlygos:	T/T iš anksto.

Aprašymas

Įvadas:

Dinaminis signalo gavimo modulis (modelis: JMYD-1008XC) yra galinis įrenginys, skirtas standartizuotiems įtampos signalams rinkti ir apdoroti. Didelio našumo mikrovaldiklis, aprūpintas programuojamomis stiprinimo grandinėmis, intelektualiais galios valdymo moduliais, didelės spartos AD konversijos grandinėmis ir branduolių gavimo valdymo grandinėmis, užtikrina greitą duomenų apdorojimą ir perdavimą. Ši rinkimo sistema leidžia efektyviai ir tiksliai rinkti ir apdoroti struktūrinius vibracijos duomenis, pasižyminti kompaktiškais matmenimis, patogiu valdymu ir nesudėtingu montavimu.

Sistemos ypatybės:

l Itin platus įtampos įėjimas, palaikantis 9V-36V nuolatinės srovės maitinimą.

l Dinaminis diapazonas: ≥ 130 dB.

l 8 kanalų sinchroninis diskretizavimas iki 52kSPS greičiu užtikrina signalo vientisumą.

l Kiekvienas kanalas turi nepriklausomą signalų apdorojimo sistemą ir 24 bitų AD keitiklį.

l Kelios pasirenkamos ryšio sąsajos su kompiuteriu, įskaitant RS232 arba Ethernet.

l Naudojant Ethernet ryšį, sistema palaiko pakopinį kanalų išplėtimą ir lygiagretų mėginių ėmimą, leidžiantį ilgą laiką, nepertraukiamą kelių kanalų signalą įrašyti kompiuteriu.

Programos

Šis produktas sukurtas automatiniam duomenų rinkimui, saugojimui, perdavimui, ataskaitų teikimui ir išankstiniam jutiklių signalų perspėjimui geotechninės inžinerijos ir konstrukcijų (pvz., rezervuarų užtvankų, tiltų, tunelių, šlaitų, apgriuvusių pastatų ir kasyklų, atominių elektrinių ir civilinių statinių) saugos stebėjimo projektuose.

Specifikacijos

Maitinimo įtampa	DC 9V–24V
Įtampos diapazonas	±2.5V
Įtampos indikacijos klaida	±0,5% FS
Indikacijos stabilumas	±0,1 % per dieną (matuojama po 1 valandos pašildymo 20 C ± 1 C temperatūroje)
Pralaidumas	70kHz
Bendrojo režimo atmetimas	>120dB (G=10)
Signalo ir triukšmo santykis	110 dB (52 kSPS)
Triukšmas	≤3 μVrms (įvestis sutrumpinta, konvertuojama į įvestį esant maksimaliam stiprinimui)
Bendravimo metodai	Ryšio sąsajos Ethernet, su RS232 ir Bluetooth palaikymu
Mėginių ėmimo dažnis	Iki 10 kHz

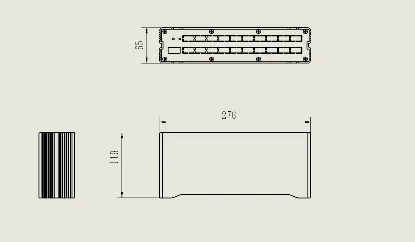

Matmenys	276 mm × 120 mm × 60 mm
Darbinė temperatūra	-30 C～+70 C
