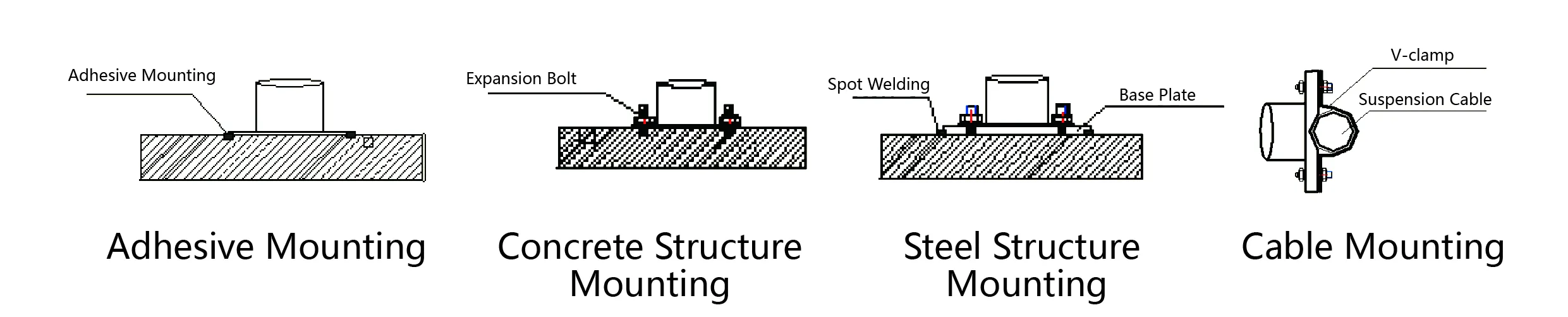

Akselerometras (triašė ašis) JMCZ-2093AD, W vaizdas 6

Akselerometras (triašė ašis) JMCZ-2093AD, W

Akselerometras (triašė ašis) yra talpinis 3D-MEMS jutiklis su MCU. Matuoja triašį pagreitį ir vibracijos dažnį, yra lengvai montuojamas, taikomas geležinkeliams, tiltams. Jis tinka konstrukcinės vibracijos ir kabelio įtempimo stebėjimui.

Atsisiųsti

Nemokama konsultacija

Bendra gaminio informacija

Kilmės vieta:	Čangša, Kinija
Prekės ženklo pavadinimas:	Kingmach
Modelio numeris:	JMCZ-2093AD, W
Sertifikavimas:	ISO9001, ISO14001, ISO45001

Produkto verslo sąlygos

Minimalus užsakymo kiekis:	1 gabalas
Kaina:	Galima derėtis
Pakuotės detalės:	Dėžutės arba mediniai dėklai. Taip pat yra pritaikytų pakavimo sprendimų.
Pristatymo laikas:	Išsiunčiama per 30 dienų nuo pilno apmokėjimo gavimo.
Mokėjimo sąlygos:	T/T iš anksto.

Aprašymas

Taikymas:

JMCZ-2093AD/AW triašis akselerometras yra talpinis 3D-MEMS technologija pagrįstas jutiklis, integruojantis MCU ir duomenis.

apdorojimo grandinės, galinčios išmatuoti triašį pagreitį, vibracijos dažnį ir kitus parametrus. Dėl paprastos konstrukcijos ir lengvo montavimo, jis plačiai taikomas vibracijos dažnio, pagreičio ir kabelių jėgos pagrindinio dažnio matavimams geležinkelių, tiltų, statybos, transporto priemonių / laivų, mašinų, metalurgijos ir transporto pramonėje.

Darbo principas:

Šis triašis akselerometras, pagrįstas talpine 3D-MEMS technologija, integruoja XYZ ašies pagreičio matavimą ir RS485 skaitmeninę sąsają. Jutiklis apima jutimo / matavimo komponentus ir mišraus signalo ASIC taikymo grandinę, o apdoroti signalai lanksčiai išvedami per skaitmeninę sąsają. Jo projektavimo, gamybos ir testavimo procesai atitinka aukšto stabilumo, didelio patikimumo ir aukštos kokybės standartus, užtikrinant santykinai stabilius rezultatus plačiame temperatūros ir vibracijos diapazone.

Programos

- Konstrukcinių vibracijų stebėjimas

- Smūgių ir sprogdinimo stebėjimas

- Kabelio įtempimo matavimas

- Žemės drebėjimų ir griūčių stebėjimas

Specifikacijos

Pagreičio matavimas	JMCZ-2093AD(dynamic)	JMCZ-2093AW(dynamic)
Dažnių diapazonas	0,2–25 Hz (triašis) / 0,2–50 Hz (viena ašis)
Pagreičio diapazonas	±2g
Pagreičio raiška	0,817 mm/s²
Tikslumas	1mg
Mėginių ėmimo / įkėlimo dažnis	50 Hz (triašis) / 100 Hz (viena ašis)
Maitinimo šaltinis	DC 9V-24V
Išvesties signalas	RS485 signalas as	Integruotas 4G DTU, TCP protokolas
Baud Rate	9600
Energijos suvartojimas	<0,5W	<2W
Darbinė temperatūra	-40℃~+85℃
Atsparumo vandeniui įvertinimas	IP68

Kabelio jėgos matavimas	JMCZ-2093AD (statinis)	JMCZ-2093AW (statinis)
Natūralus dažnis	0,3–50 Hz
Jėgos diapazonas	10–10 000 kN
Kabelio parametrai	Ilgis: 2–500 m Skersmuo: 6–150 mm
Dažnio tikslumas	0,5 % ± 0,001 Hz
Jėgos tikslumas	Nustatomas koeficiento K tikslumu. Pavyzdys: jei K tikslumas yra 1%, jėgos tikslumas yra 2%
Maitinimo įtampa	DC 9V–24V
Išvesties signalas	RS485 signalas as	Integruotas 4G DTU, TCP protokolas
Baud Rate	9600
Energijos suvartojimas	<0,5W
Darbinė temperatūra	-40℃~+85℃
Atsparumo vandeniui įvertinimas	IP68
